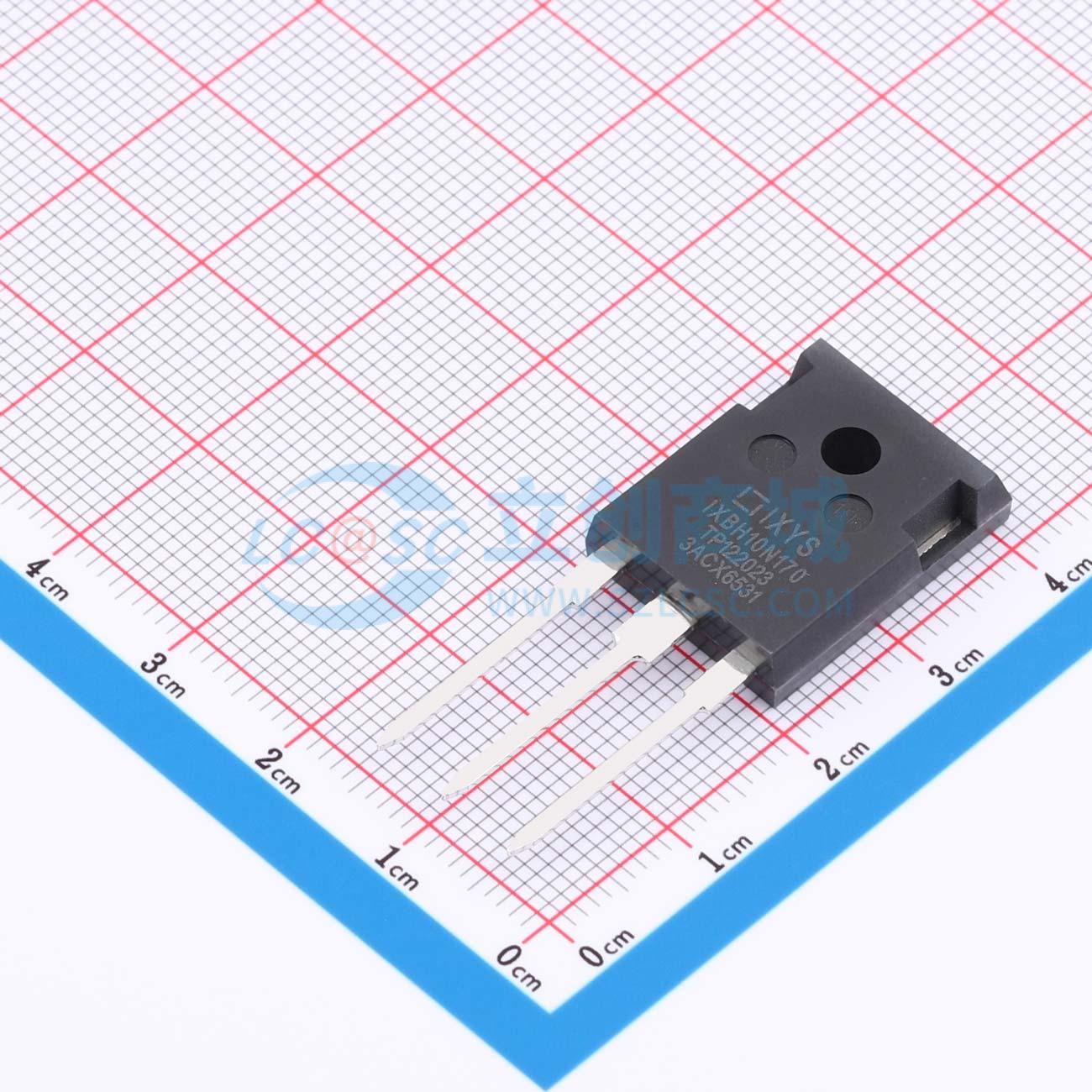

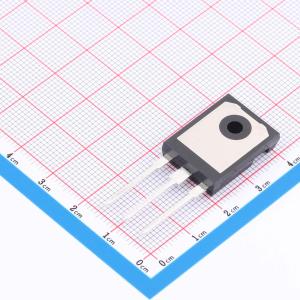

温馨提醒：图片仅供参考，商品以实物为准
IXBH10N170
1.7kV 20A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 特性：高阻断电压。 JEDEC TO-268表面和JEDEC TO-247 AD。 低传导损耗。 高电流处理能力。 MOS栅极导通，驱动简单。 模塑环氧树脂符合UL 94 V-0阻燃等级。应用：交流电机速度控制。 不间断电源（UPS）
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXBH10N170
- 商品编号
- C3193819
- 商品封装
- TO-247AD
- 包装方式
- 管装
- 商品毛重
- 7.562克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | - | |
| 耗散功率(Pd) | 140W | |
| 集射极击穿电压(Vces) | 1.7kV | |
| 集电极电流(Ic) | 20A | |
| 集射极饱和电压(VCE(sat)) | 3.4V@15V | |
| 栅极阈值电压(Vge(th)) | 3.8V@15V,10A | |
| 栅极电荷量(Qg) | 30nC | |
| 输入电容(Cies) | 700pF |
| 属性 | 参数值 | |
|---|---|---|
| 输出电容(Coes) | 40pF | |
| 反向传输电容(Cres) | 12pF | |
| 开启延迟时间(Td(on)) | - | |
| 关断延迟时间(Td(off)) | 500ns | |
| 导通损耗(Eon) | 700uJ | |
| 关断损耗(Eoff) | 6mJ | |
| 反向恢复时间(Trr) | 360ns | |
| 工作温度 | -55℃~+150℃@(Tj) |
商品特性
- 高阻断电压
- JEDEC TO - 268 表面和 JEDEC TO - 247 AD
- 低传导损耗
- 高电流处理能力
- MOS 栅极导通，驱动简单
- 模塑环氧树脂符合 UL 94 V - 0 阻燃等级
应用领域
- 交流电机速度控制
- 不间断电源（UPS）
- 开关模式和谐振模式电源
- 电容放电电路
