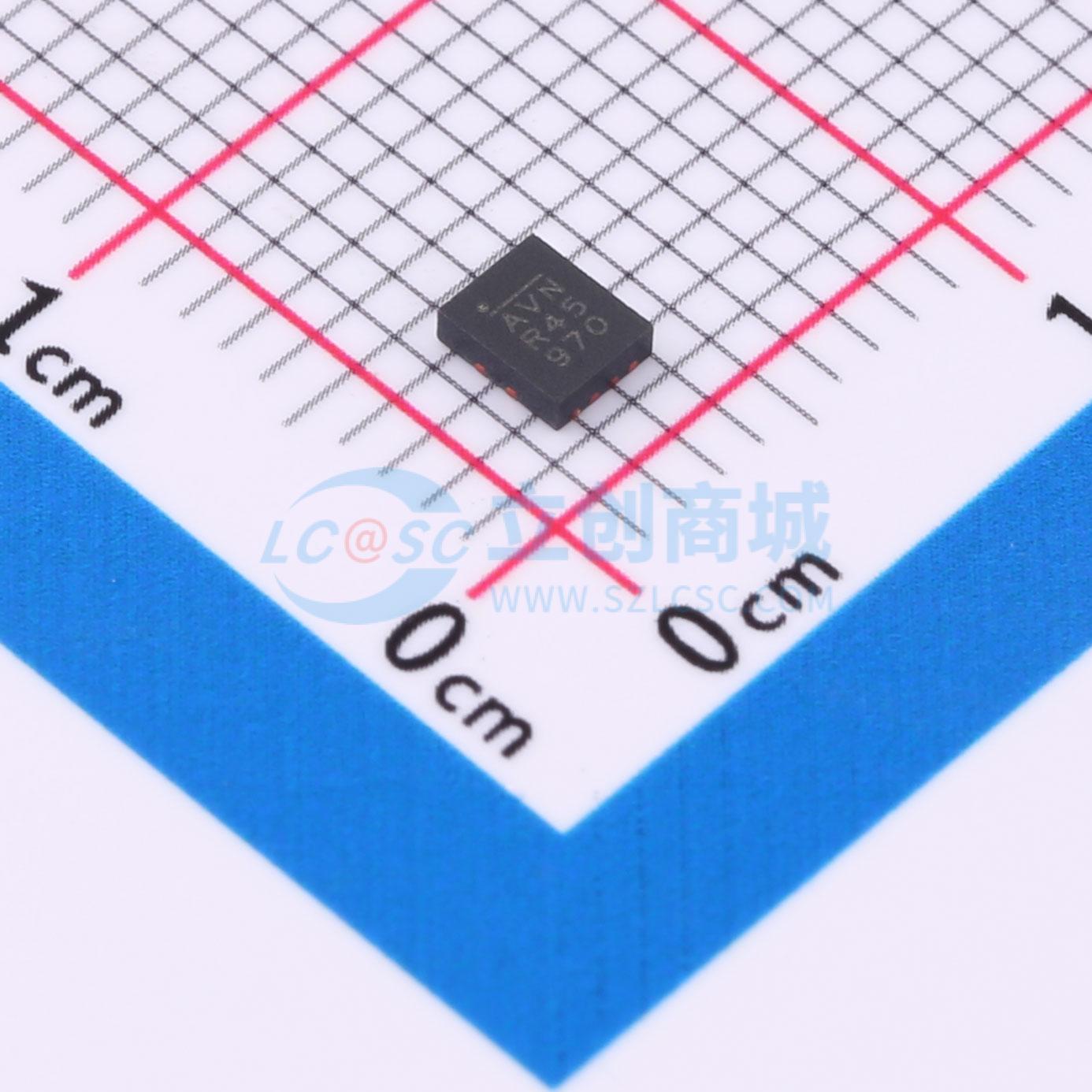

温馨提醒：图片仅供参考，商品以实物为准

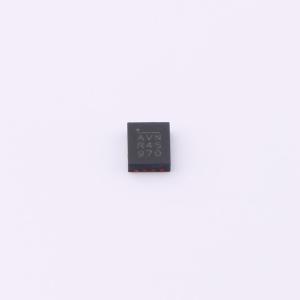

MP4572GQB-Z
高效、2A、60V、完全集成式同步降压转换器
SMT扩展库PCB免费打样
- 描述
- DCDC降压，电源输入30V以上，1A~3A(中电流)方案，
- 品牌名称
- MPS(芯源)
- 商品型号
- MP4572GQB-Z
- 商品编号
- C3187793
- 商品封装
- QFN-12(2.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.31克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 2.2MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
MP4572 是一款完全集成的固定频率同步降压转换器。它采用峰值电流控制，可实现高达 2A 的连续输出电流，具备出色的瞬态响应能力。 4.5V 至 60V 的宽输入电压范围适用于汽车输入环境中的各种降压应用。2μA 的关断模式静态电流使 MP4572 非常适合电池供电应用。 MP4572 集成了内部高端和低端功率 MOSFET，无需外部肖特基二极管即可实现高效率。 该器件采用先进的异步调制（AAM）技术，在轻载时通过降低频率来减少开关和栅极驱动损耗，从而实现高效率。 标准保护功能包括内置软启动、使能控制和电源正常指示。针对汽车冷启动工况，提供了高占空比和低压差模式。此外，该芯片通过谷值电流检测提供过流保护，有助于防止电流失控。它还具备打嗝式短路保护（SCP）、输入欠压锁定（UVLO）和自动恢复热保护功能。 MP4572 采用内部补偿，使用最少数量的常用标准外部元件，提供了非常紧凑的解决方案。它采用 QFN - 12（2.5mmx3mm）封装。
商品特性
- 4.5V 至 60V 宽工作输入范围
- 2A 连续输出电流
- 高效同步模式控制
- 250mΩ/45mΩ 内部功率 MOSFET
- 可配置频率高达 2.2MHz
- 180° 异相 SYNCO 时钟
- 40μA 静态电流
- 低关断模式电流：2μA
- 反馈（FB）精度：室温下为 1%，全温度范围内为 2%
- 轻载时可选择 AAM 或强制连续导通模式（CCM）运行
- 内部 0.45ms 软启动
- 远程使能（EN）控制
- 电源正常（PG）指示
- 低压差模式
- 过流保护（OCP）
- 带打嗝模式的短路保护
- 输入（VIN）欠压锁定（UVLO）
- 热关断
- 采用 QFN - 12（2.5mmx3mm）封装
应用领域
- 汽车信息娱乐系统
- 汽车灯具和 LED
- 汽车电机控制
- 工业电源系统
