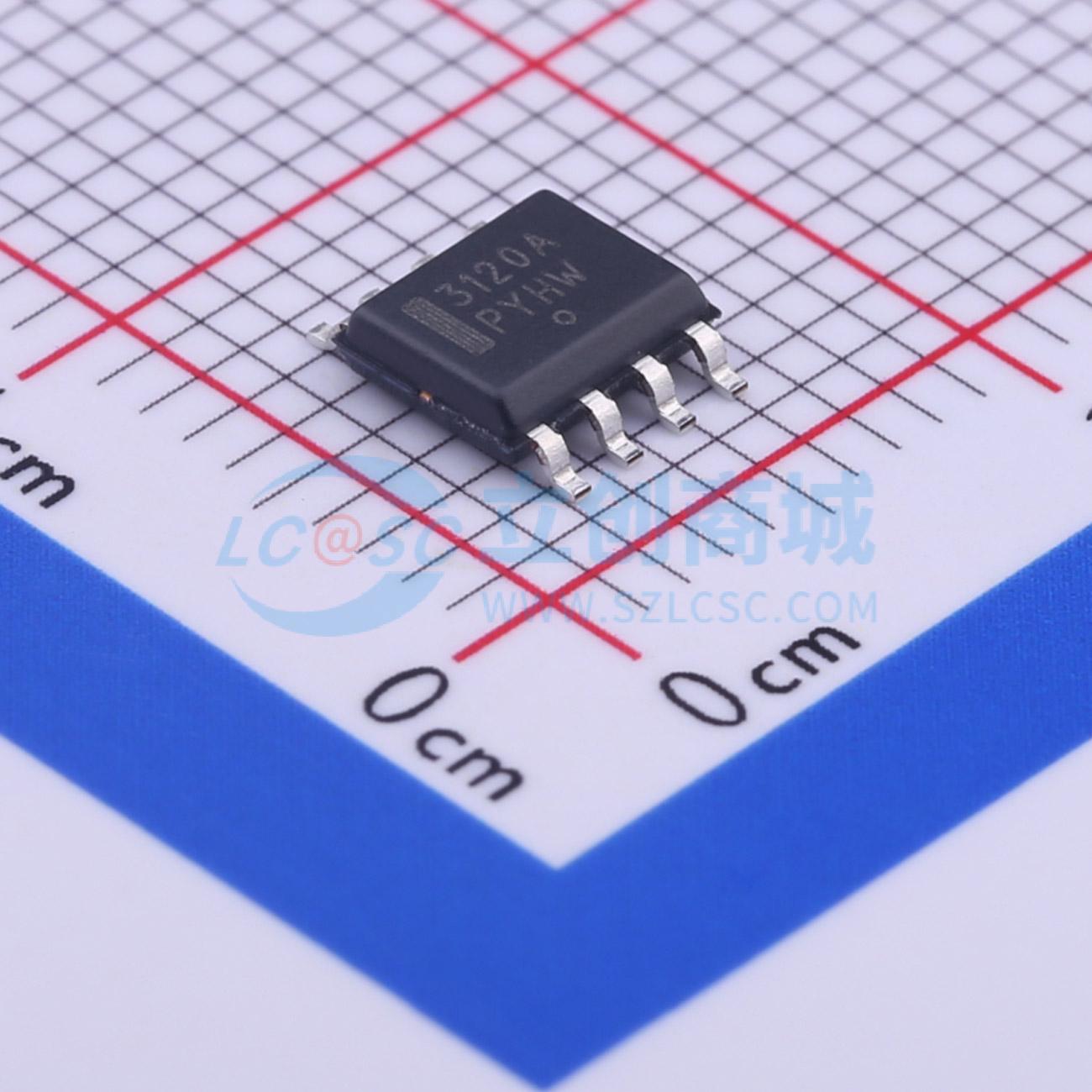

温馨提醒：图片仅供参考，商品以实物为准

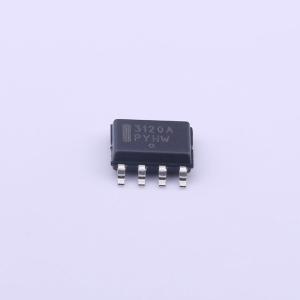

ADP3120AJRZ-RL
带输出禁用功能的双自举式12V MOSFET驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADP3120A是一款单相12 V MOSFET栅极驱动器，专为驱动同步降压转换器中的高端和低端功率MOSFET的栅极而优化。高端和低端驱动器能够驱动3000 pF负载，传播延迟为45 ns，转换时间为25 ns。凭借较宽的工作电压范围，可对高端或低端MOSFET栅极驱动电压进行优化，以实现最佳效率
- 品牌名称
- onsemi(安森美)
- 商品型号
- ADP3120AJRZ-RL
- 商品编号
- C393363
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.205克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | MOSFET | |
| 驱动通道数 | 2 | |
| 灌电流(IOL) | - | |
| 工作电压 | 4.6V~13.2V | |
| 上升时间(tr) | 20ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 11ns | |
| 特性 | 欠压保护(UVP)；过热保护(OPT) | |
| 工作温度 | -20℃~+85℃ | |
| 输入高电平(VIH) | 2V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 700uA |
商品特性
- 全集成同步降压驱动器
- 自举高边驱动
- 单个PWM信号生成两个驱动
- 防交叉导通保护电路
- 用于禁用驱动输出的OD功能，与专利FlexMode控制器配合使用时满足CPU VR要求
- 这些是无铅器件
应用领域
- 多相桌面CPU电源
- 单电源同步降压转换器
