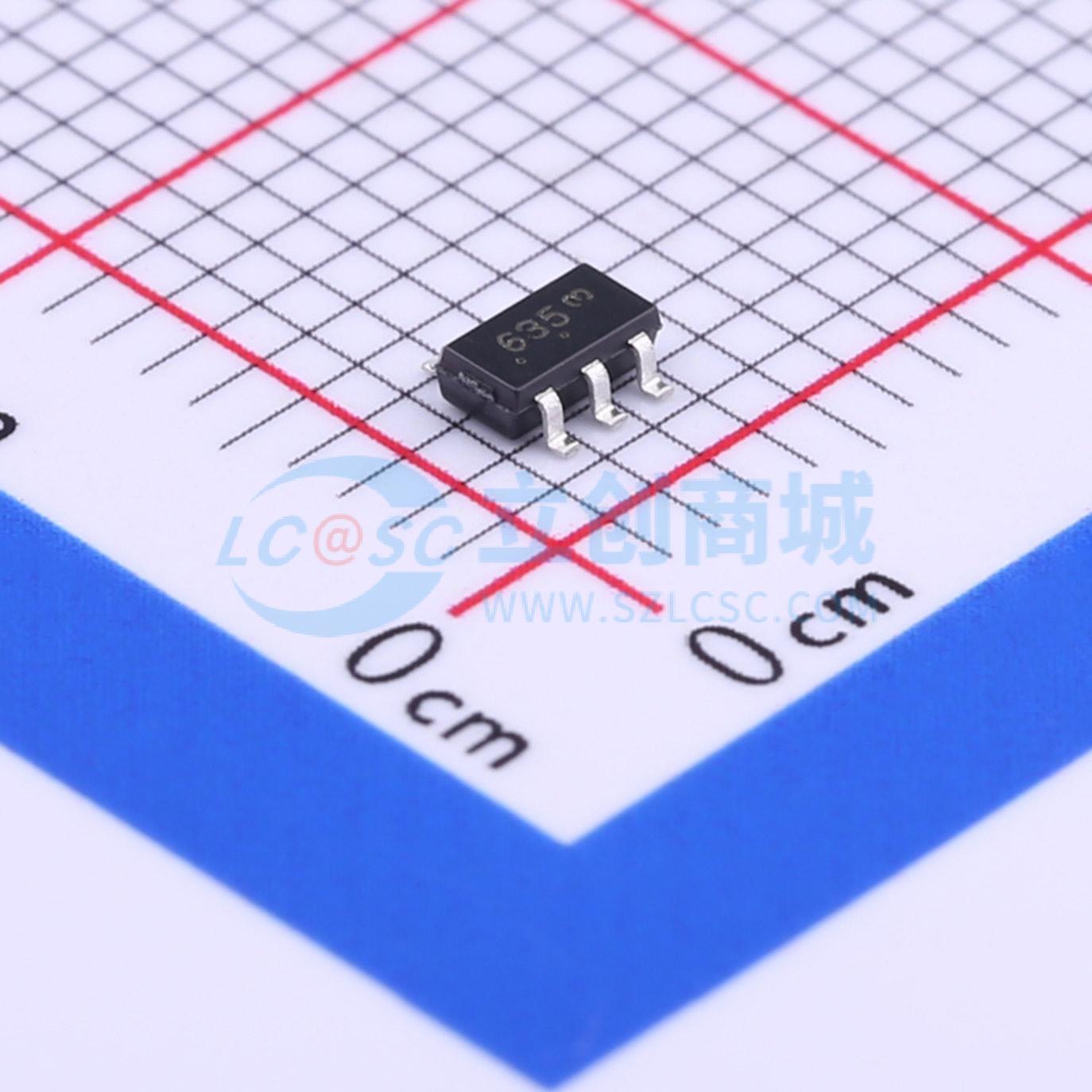

温馨提醒：图片仅供参考，商品以实物为准

CM1293A-04SO

ESD 3.3V截止峰值浪涌电流：1A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CM1293A−04SO专为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。该器件非常适合保护具有高数据和时钟速率的系统，或需要低电容负载的电路。每个ESD通道由一对串联的二极管组成，可将正或负ESD电流脉冲导向正（Vₚ）或负（Vₙ）电源轨。在Vₚ和Vₙ之间嵌入了一个齐纳二极管，有助于保护V₍₎₎轨免受ESD冲击。根据IEC 61000−4−2 4级标准，该器件可防护高达±8 kV（接触放电）的ESD脉冲。该器件特别适合保护使用高速端口的系统，如USB2.0、IEEE1394（FireWire、i.LINK）、串行ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD−RW驱动器等应用中的相应端口，这些应用需要在小封装尺寸下实现极低的负载电容和ESD保护。
品牌名称: onsemi(安森美)
商品型号: CM1293A-04SO
商品编号: C393377
商品封装: SC-74
包装方式: 编带
商品毛重: 0.04克(g)

商品参数

商品概述

CM1293A−04SO专为需要最小电容负载的电子元件或子系统提供静电放电（ESD）保护而设计。该器件非常适合保护具有高数据和时钟速率的系统，或需要低电容负载的电路。每个ESD通道由一对串联的二极管组成，可将正或负ESD电流脉冲导向正（Vₚ）或负（Vₙ）电源轨。在Vₚ和Vₙ之间嵌入了一个齐纳二极管，有助于保护V₍₎₎轨免受ESD冲击。根据IEC 61000−4−2 4级标准，该器件可防护高达±8 kV（接触放电）的ESD脉冲。该器件特别适合保护使用高速端口的系统，如USB2.0、IEEE1394（FireWire、i.LINK）、串行ATA、DVI、HDMI，以及可移动存储设备、数码摄像机、DVD−RW驱动器等应用中的相应端口，这些应用需要在小封装尺寸下实现极低的负载电容和ESD保护。

商品特性

四路ESD保护
符合IEC61000−4−2标准，提供±8 kV接触放电ESD保护
最大负载电容低至2.0 pF
钳位电压低
通道I/O到I/O电容典型值为1.5 pF
齐纳二极管保护电源轨，无需外部旁路电容
每个I/O引脚可承受超过1000次ESD冲击
该器件无铅且符合RoHS标准

应用领域

笔记本电脑、机顶盒、数字电视、液晶显示器中的DVI端口、HDMI端口
台式电脑和硬盘驱动器中的串行ATA端口
PCI Express端口
通用高速数据线ESD保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	3.3V
	钳位电压	9.9V
	峰值脉冲电流(Ipp)	1A@8/20us
	反向电流(Ir)	1uA

	属性	参数值
	通道数	四路
	工作温度	-40℃~+85℃@(Ta)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	2pF
