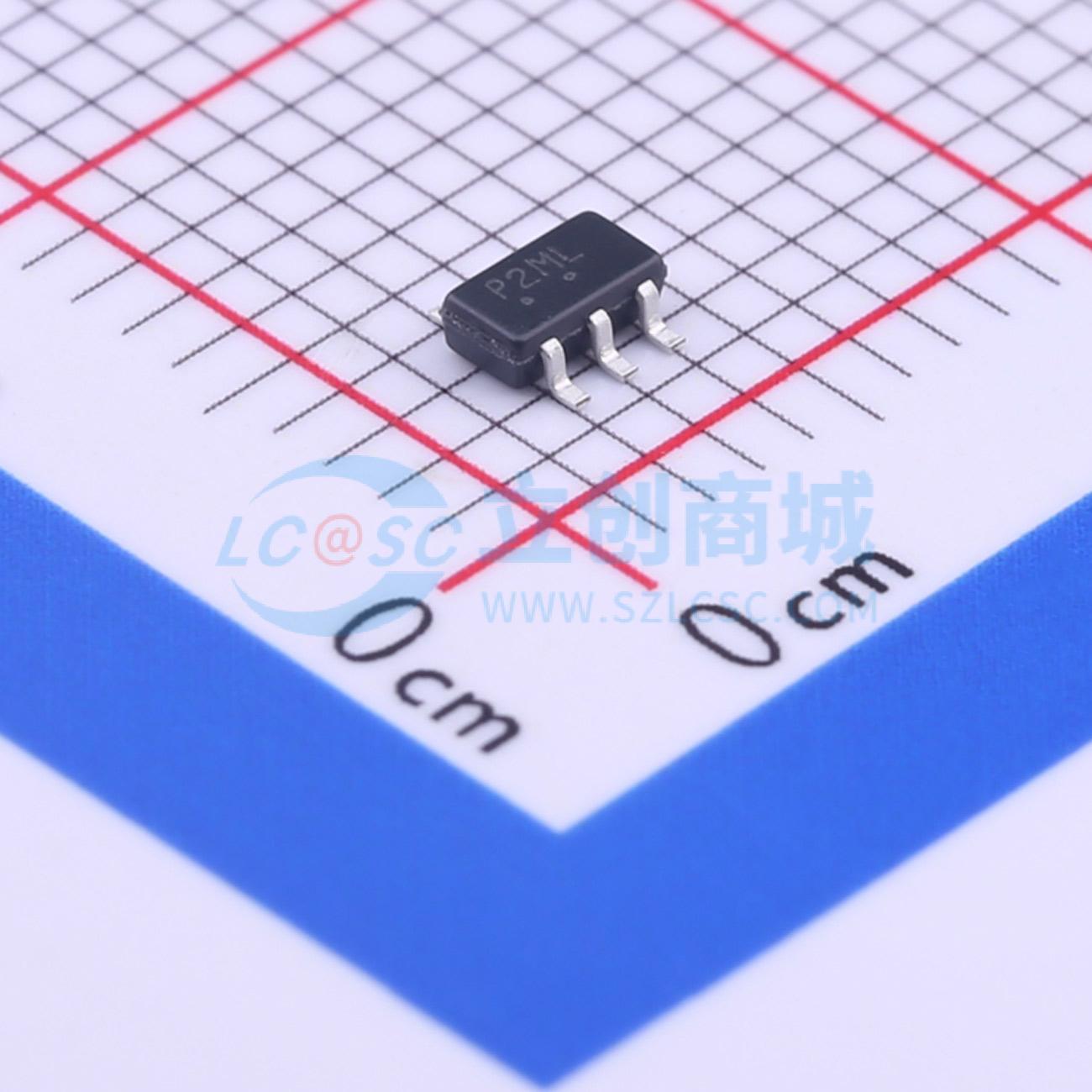

NUP2114UCMR6T1G实物图
  • NUP2114UCMR6T1G商品缩略图
  • NUP2114UCMR6T1G商品缩略图
  • NUP2114UCMR6T1G商品缩略图

温馨提醒：图片仅供参考，商品以实物为准

NUP2114UCMR6T1G

ESD 5V截止 峰值浪涌电流：8A

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
NUP2114浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和高水平的ESD保护，使该器件非常适合用于USB 2.0应用。
品牌名称
onsemi(安森美)
商品型号
NUP2114UCMR6T1G
商品编号
C393373
商品封装
TSOP-6​
包装方式
编带
商品毛重
0.038克(g)

商品参数

属性参数值
商品目录静电和浪涌保护(TVS/ESD)
反向截止电压(Vrwm)5V
钳位电压10V
峰值脉冲电流(Ipp)8A
峰值脉冲功率(Ppp)-
击穿电压(VBR)5.5V
属性参数值
反向电流(Ir)1uA
工作温度-40℃~+125℃
防护等级IEC 61000-4-2
类型ESD
Cj-结电容0.5pF；0.8pF；1pF

商品概述

NUP2114浪涌保护器旨在保护高速数据线免受静电放电（ESD）影响。超低电容和高等级的ESD防护能力，使该器件非常适合用于USB 2.0应用。

商品特性

  • 低电容0.8 pF
  • 低钳位电压
  • 耐受电压：5 V
  • 低泄漏电流
  • 符合人体模型3B级（超过8 kV）和机器模型C级（超过400 V）的ESD等级
  • 符合以下IEC标准防护要求：IEC 61000 - 4 - 2 4级ESD防护
  • UL可燃性等级为94 V - 0
  • 适用于汽车及其他有独特场地和控制变更要求的应用的S前缀产品；通过AEC - Q101认证且具备生产件批准程序（PPAP）能力
  • 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准

应用领域

  • 高速通信线路保护
  • USB 2.0高速数据线和电源线保护
  • 显示器和平板显示器
  • MP3播放器
  • 千兆以太网
  • 笔记本电脑
  • 数字视频接口（DVI）和高清多媒体接口（HDMI）

数据手册PDF

放大查看下载PDF
