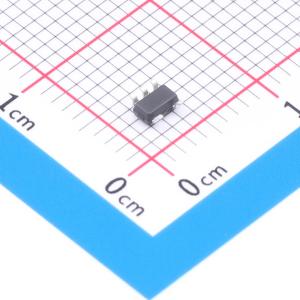

LTC8813YT5/R6
低功耗放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8813YT5/R6
- 商品编号
- C3035411
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 15kHz | |
| 输入失调电压(Vos) | 600uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 6V/ms | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 输入电压噪声密度(eN) | 177nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 静态电流(Iq) | 600nA | |
| 输出电流 | 27mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 1.7V~5.5V | |
| 双电源电压(Vee~Vcc) | - |
商品概述
LTC881x系列单通道、双通道和四通道放大器具有最大化的增益带宽与供电电流比，是电池供电应用的理想选择，例如便携式仪器、便携式医疗设备、可穿戴健身设备和无线远程传感器。该系列放大器具备轨到轨输入和输出摆幅、15 kHz带宽，结合超低供电电流（典型值每放大器5.0 V时为600 nA）和低噪声（0.1至10 Hz时为6.3 μVₚ₋ₚ），是精密、成本优化、“常开”传感应用的绝佳选择。LTC881x放大器的稳健设计为电路设计者提供了易用性：集成了射频/电磁干扰抑制滤波器，在过驱条件下无相位反转，并提供高静电放电保护（5 kV HBM）。LTC881x放大器经过优化，可在低至+1.7 V（±0.85 V）至高至+5.5 V（±2.75 V）的电压下工作，扩展温度范围为-40℃至+85℃。LTC8811/3（单通道）提供SOT23-5L和SC70-5L封装。LTC8812（双通道）提供DFN-8L、SOIC-8L和MSOP-8L封装。四通道LTC8814提供QFN-16L、SOIC-14L和TSSOP-14L封装。
商品特性
- 超低功耗，延长电池寿命：每放大器供电电流典型值为600 nA（5 V时）
- 单电源电压范围：1.7 V至5.5 V：可从相同的1.8 V/2.5 V/3.3 V/5 V系统电源轨供电
- 15 kHz增益带宽积
- 适用于缓冲器/滤波器/增益级的精密规格
- 低输入失调电压：0.6 mV
- 低噪声：0.1至10 Hz时为6.3 μVₚ₋ₚ
- 1 pA输入偏置电流
- 轨到轨输入和输出
- 扩展温度范围：-40℃至+85℃
应用领域
- 电池供电仪器
- 可穿戴健身设备
- 传感器信号调理
- 无线传感器
