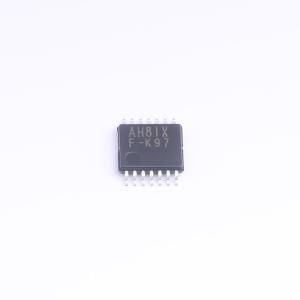

温馨提醒：图片仅供参考，商品以实物为准
LTC8878XT14/R6
低噪声、轨到轨输入输出的CMOS放大器，适用于电池供电应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8878XT14/R6
- 商品编号
- C3035430
- 商品封装
- TSSOP-14L
- 包装方式
- 编带
- 商品毛重
- 0.1078克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 20MHz | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 压摆率(SR) | 22V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 5pA | |
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 96dB | |
| 静态电流(Iq) | 1.12mA | |
| 输出电流 | 60mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 1.8V~5.5V |
商品概述
LTC887x系列单通道、双通道和四通道放大器的增益带宽（GBW）与电源电流之比达到最大，非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、电机相电流检测、光电二极管放大和白色家电。LTC887x系列具有轨到轨输入和输出摆幅、20 MHz的宽带宽、低电源电流（每个放大器在5 V电源下典型值为1.12 mA）和低噪声等特点，是精密、低电流、低电压、电池供电应用的理想选择。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。
LTC887x放大器的稳健设计为电路设计人员提供了易用性：集成了RF/EMI抑制滤波器，在过驱动条件下无相位反转，并且具有高静电放电（ESD）保护（3 kV HBM）。LTC887x放大器经过优化，可在低至 +1.8 V（±0.9 V）、高达 +5.5 V（±2.75 V）的电压下工作，温度范围为0℃至70℃；在扩展温度范围 -40℃至 +125℃下，可在 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）的电压下工作。
LTC8875（单通道）有SOT23 - 5L和SOIC - 8L封装。LTC8876（双通道）有SOIC - 8L和MSOP - 8L封装。四通道LTC8878有SOIC - 14L和TSSOP - 14L封装。
商品特性
- 低输入失调电压：最大 ±350 μV
- 宽单位增益带宽：20 MHz
- 高压摆率：22 V/μs
- 快速建立：250 ns至0.1%
- 低噪声：1 kHz时为8 nV/√Hz
- 单1.8 V至5.5 V电源电压范围，温度在0℃至70℃
- 轨到轨输入和输出
- 内部RF/EMI滤波器
- 低电源电流：每个放大器在5 V电源下为1.12 mA
- 扩展温度范围： -40℃至 +125℃
应用领域
- 电池供电仪器：
- 消费、工业、医疗、笔记本电脑
- 音频输出
- 电机相电流检测
- 光电二极管放大
- 传感器信号调理：
- 传感器接口、环路供电、有源滤波器
