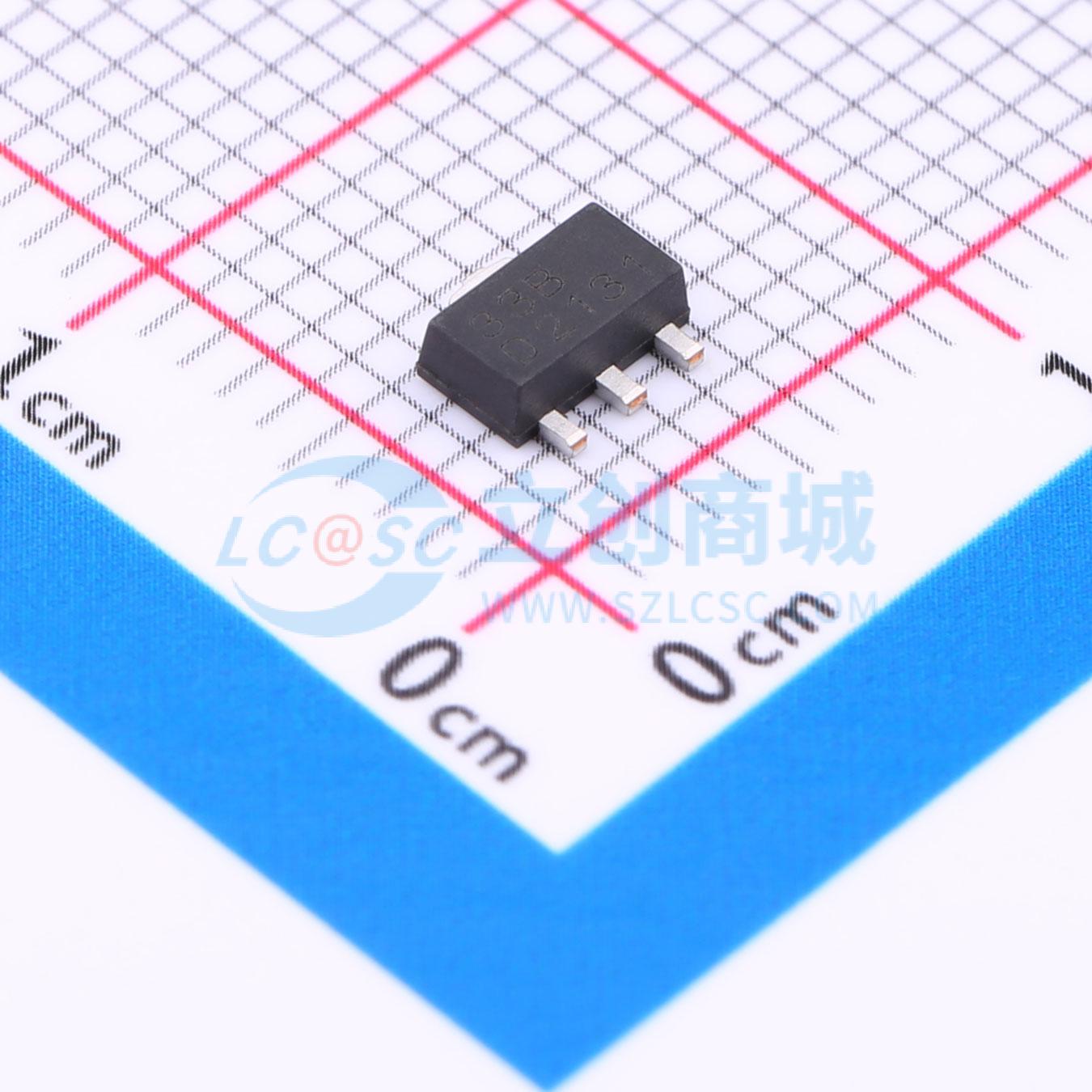

温馨提醒：图片仅供参考，商品以实物为准
LTP3559A-33XT4
高压低功耗LDO
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LTP3559A 是一款高压、低功耗、高性能 LDO。该系列采用先进的 CMOS 工艺和 P-MOSFET 传输器件，可实现快速启动，并具有高输出电压精度。LTP3559A 采用 1.0μF 至 10μF 陶瓷输出电容即可保持稳定，并采用精密电压基准和反馈环路，在最坏情况下，无论负载、线路、工艺和温度变化，其精度均可达到 1%。
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTP3559A-33XT4
- 商品编号
- C3035467
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.17克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 45V | |
| 输出电压 | 3.3V | |
| 输出电流 | 350mA | |
| 电源纹波抑制比(PSRR) | 60dB@(1kHz) | |
| 压差 | 690mV@(200mA) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2.6uA | |
| 噪声 | 100uVrms | |
| 特性 | 过流保护；过热保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LTP3559A是一款高压、低功耗、高性能的低压差线性稳压器（LDO）。该系列采用先进的CMOS工艺和P沟道MOSFET（P-MOSFET）传输器件，实现快速启动，并具有高输出电压精度。LTP3559A搭配1.0μF至10μF的陶瓷输出电容时性能稳定，采用精密电压基准和反馈环路，在所有负载、电源、工艺和温度变化的最坏情况下，精度可达1%。
商品特性
- 宽输入电压范围：最高可达45V
- 输出电流：350mA
- 标准固定输出电压选项：3.3V、5.0V
- 可根据需求提供更多输出电压选项
- 典型静态电流低至2.6μA
- 低压差电压
- 短路电流保护：150mA
- 出色的负载和电源瞬态响应
- 典型电源调整率：0.01%/V
- 封装：SOT89-3
