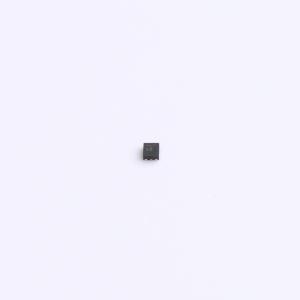

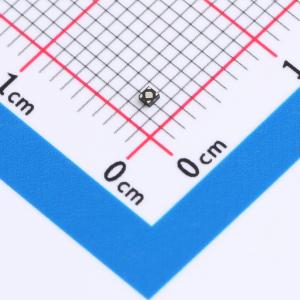

LTP3315NXF4

低噪声LDO

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低dropout (LDO)、低功耗线性稳压器提供非常高的电源抑制比 (PSRR)，同时保持非常低的40μA接地电流，适用于RF应用。采用先进的CMOS工艺和P-MOSFET传输器件，实现快速启动、非常低的噪声、出色的瞬态响应和出色的PSRR性能。使用1.0μF陶瓷输出电容时稳定，并使用精密电压基准和反馈回路，在所有负载、线路、工艺和温度变化下实现2%的最坏情况精度。工作结温范围为- 40°C至+125°C，提供DFN1×1-4L/UTDFN1.0×1.0-4L和SOT23-5L/SC70-5L以及SOT23-3L/SOT-89封装，适用于如无线手机和可穿戴设备等小尺寸便携式设备
品牌名称: Linearin(先积集成)
商品型号: LTP3315NXF4
商品编号: C3035699
商品封装: DFN1x1-4L
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

LTP33xx系列低压差（LDO）、低功耗线性稳压器在保持仅40 μA极低接地电流的同时，还具备极高的电源抑制比（PSRR），适用于射频应用。该系列采用先进的CMOS工艺和P沟道MOSFET传输器件，可实现快速启动、极低噪声、出色的瞬态响应和优异的PSRR性能。LTP33xx搭配1.0 μF陶瓷输出电容即可保持稳定，并采用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化下，最坏情况下的精度可达2%。其工作温度范围为T₁ = -40 °C至+125 °C，提供DFN1×1 - 4L/UTDFN1.0×1.0 - 4L、SOT23 - 5L/SC70 - 5L和SOT23 - 3L/SOT - 89等超小型封装，非常适合手机和可穿戴设备等小尺寸便携式设备。 LTP33xx提供1.1V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、3.6V等标准固定输出电压，也可提供定制电压选项（可按需提供0.8V至5.0V之间以50mV为步进的电压选项）。

商品特性

宽输入电压范围：2.5 V至6.0 V
最大负载电流可达300 mA
标准固定输出电压选项：1.1 V、1.2 V、1.5 V、1.8 V、2.5 V、2.8 V、3.0 V、3.3 V和3.6 V
可按需提供更多输出电压选项
超低压差：300 mA负载下为190 mV
超低噪声：1.2 V输出时为45 μV RMS
超快启动时间：25 μs
出色的负载和线路瞬态响应
典型线路调整率：0.03%
提供带自动放电关断功能的版本，采用DFN1×1 - 4L、UTDFN1.0×1.0 - 4L、SOT23 - 5L和SC70 - 5L封装
普通版本采用SOT23 - 3L和SOT - 89封装

应用领域

智能手机和移动电话
调制解调器
安全与监控设备
便携式设备
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	1.5V
	输出电流	300mA
	电源纹波抑制比(PSRR)	70dB@(1kHz)

	属性	参数值
	静态电流(Iq)	70uA
	特性	带使能；过热保护；过流保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
