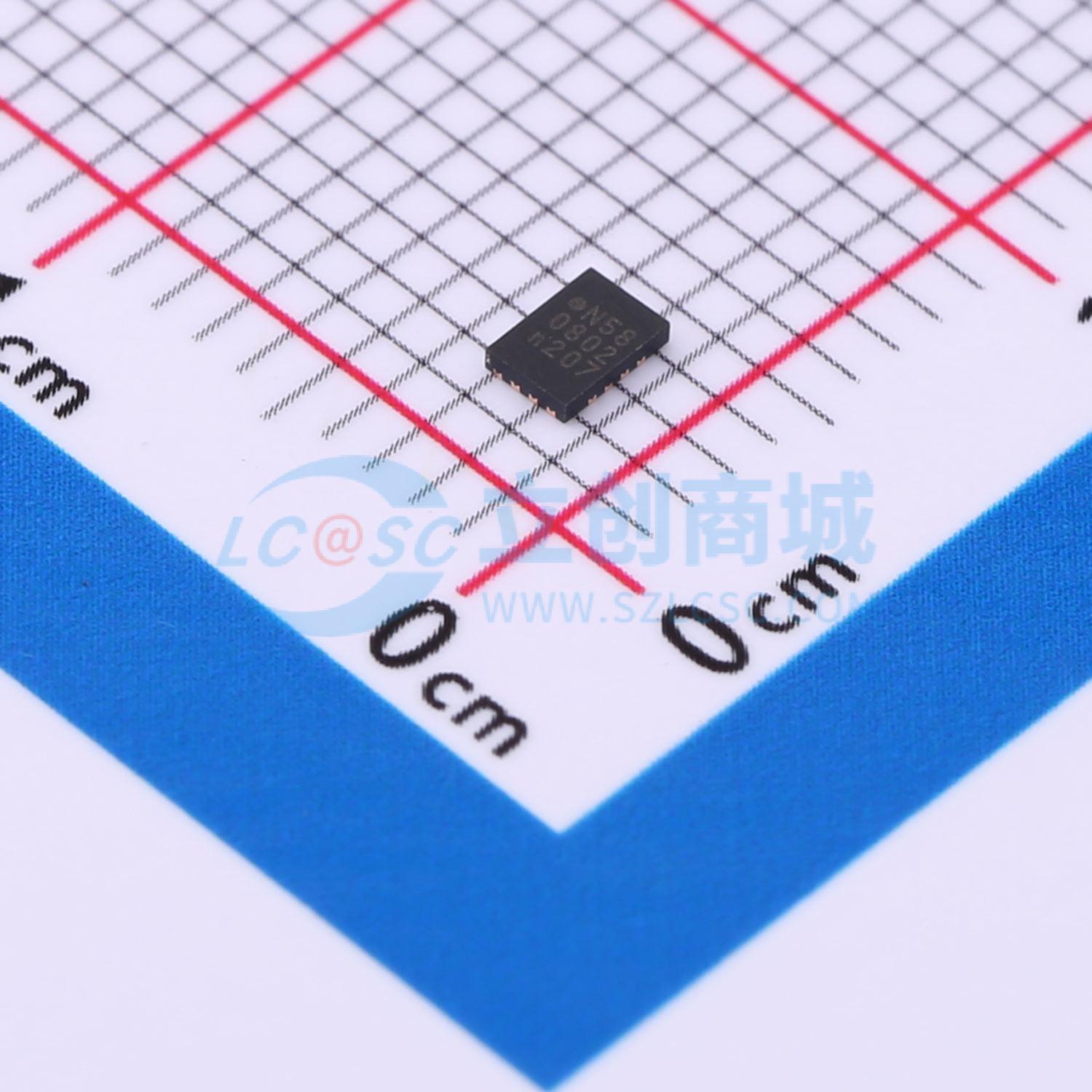

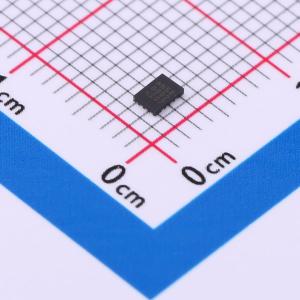

温馨提醒：图片仅供参考，商品以实物为准

NVT4858HKZ

具备EMI滤波器和ESD保护功能的SD、SDIO、miniSD、microSD和SIM卡电压电平转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 该设备是一款符合 SD 3.0 标准的双向双电压电平转换器，具有自动方向控制功能。它旨在实现工作在 1.62V 至 3.6V 信号电平的内存或 SIM 卡与电源电压为 1.08V 至 1.98V 的主机之间的接口连接。该设备支持 SD 3.0 SDR104、SDR50、DDR50、SDR25、SDR12 以及 SD 2.0 高速（50 MHz）和默认速度（25 MHz）模式。
品牌名称: NXP(恩智浦)
商品型号: NVT4858HKZ
商品编号: C3035811
商品封装: XQFN-16(1.8x2.6)
包装方式: 编带
商品毛重: 0.016克(g)

商品参数

商品概述

该设备是一款符合 SD 3.0 标准的双向双电压电平转换器，具有自动方向控制功能。它旨在实现工作在 1.62V 至 3.6V 信号电平的内存或 SIM 卡与电源电压为 1.08V 至 1.98V 的主机之间的接口连接。该设备支持 SD 3.0 SDR104、SDR50、DDR50、SDR25、SDR12 以及 SD 2.0 高速（50 MHz）和默认速度（25 MHz）模式。该设备具有一个连接到 VCCB 电源引脚的自动启用/禁用功能，在 VCCB 或任何卡侧引脚上内置了 EMI 滤波器和强大的 ESD 保护（IEC 61000 - 4 - 2，4 级），无需外部 ESD 二极管。此设备还支持使用时钟和两条数据线的 SIM 卡电平转换，适用于 SD 和 SIM 卡组合插槽。

商品特性

支持高达 208 MHz 的时钟速率
符合 SD 3.0 规范的电压转换，支持 SDR104、SDR50、DDR50、SDR25、SDR12、高速和默认速度模式
符合 ISO - 7816 SIM/智能卡接口要求
支持 SD/SIM 卡电源电压范围为 1.62V 至 3.6V
主机微控制器工作电压范围：1.08V 至 1.98V
用于时钟同步的反馈通道
采用先断后通架构的推挽输出级实现低功耗
通过 VCCB 自动启用和禁用
集成上拉和下拉电阻
集成 EMI 滤波器可抑制数字 I/O 的高次谐波
根据 IEC 61000 - 4 - 2，4 级标准，在 VCCB 或任何卡侧引脚上集成 8kV ESD 保护
电平转换缓冲器使 ESD 应力远离主机（零钳位概念）
提供 0.4mm 间距的 XQFN16 和 0.35mm 间距的 WLCSP16 封装

应用领域

智能手机
移动手持设备
数码相机
平板电脑
笔记本电脑
SD、MMC 或 microSD 卡读卡器

优惠活动

9.8折

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	双向
	数据速率	104Mbps
	工作电压(VCCA)	1.08V~1.95V
	工作电压(VCCB)	1.65V~3.6V

	属性	参数值
	元件数	1
	每个电路通道数	6
	输出类型	-
	工作温度	-40℃~+85℃
