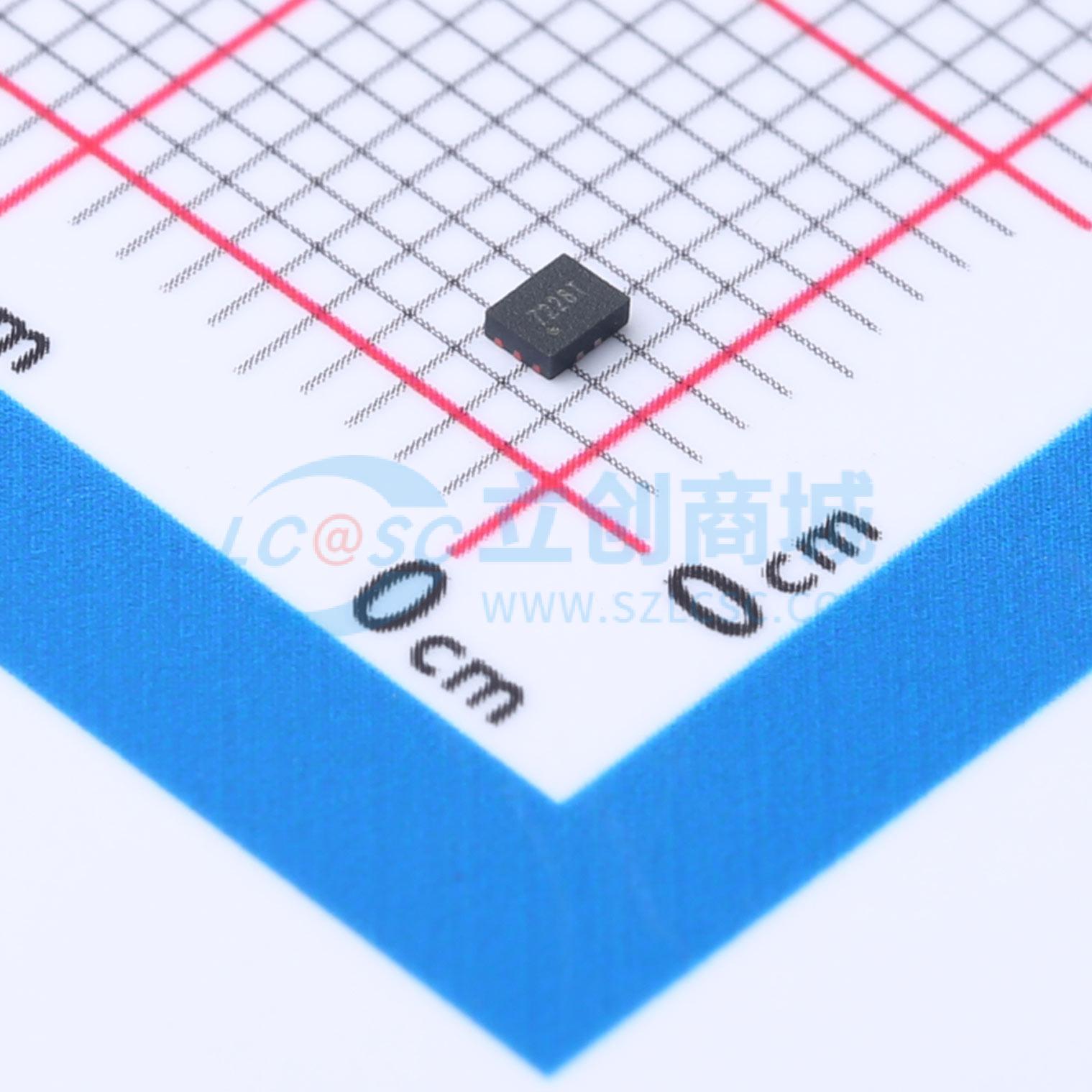

LTC7227YFS10实物图
  • LTC7227YFS10商品缩略图
  • LTC7227YFS10商品缩略图
  • LTC7227YFS10商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

LTC7227YFS10

模拟开关

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
LTC7227 是 2 选 1 端口模拟开关。其宽带宽和低通道间偏斜特性使其能够以良好的信号完整性传输高速差分信号。每个开关均为双向开关,且输出端对高速信号的衰减极小或无衰减
商品型号
LTC7227YFS10
商品编号
C3035489
商品封装
QFN-10L(1.8x1.4)​
包装方式
编带
商品毛重
0.038克(g)

商品参数

属性参数值
商品目录模拟开关/多路复用器
开关电路2:1
工作电压1.65V~4.5V
导通时间(ton)30ns
导通电阻(Ron)
属性参数值
关闭时间(toff)20ns
工作温度-40℃~+85℃
导通电容(Con)4pF
带宽900MHz
传播延迟(tpd)250ps

商品概述

LTC7227是2选1端口模拟开关。其宽带宽和低通道间偏斜特性使其能够以良好的信号完整性传输高速差分信号。每个开关均为双向开关,对输出端的高速信号几乎无衰减。该产品具有业界领先的优势,由于其低通道电阻和低I/O电容,传播延迟小于250 ps。其高通道间串扰抑制能力可将噪声干扰降至最低。其带宽足够宽,能够传输高速USB 2.0差分信号(480 Mbps)。

商品特性

  • 在VCC = 3.3V时,导通电阻(RON)典型值为6Ω
  • 低通道间偏斜:典型值为50 ps
  • 低串扰:在250 MHz时为 -45 dB
  • 低电流消耗:1.0 μA
  • 近乎零传播延迟:250 ps
  • 通道导通电容:典型值为3.5 pF
  • VCC工作范围:1.65 V至4.5 V
  • 带宽(或数据频率)>750 MHz
  • 可用封装:QFN1.8×1.4 - 10L和MSOP - 10L

应用领域

  • 差分信号数据路由
  • USB 2.0信号路由

数据手册PDF
