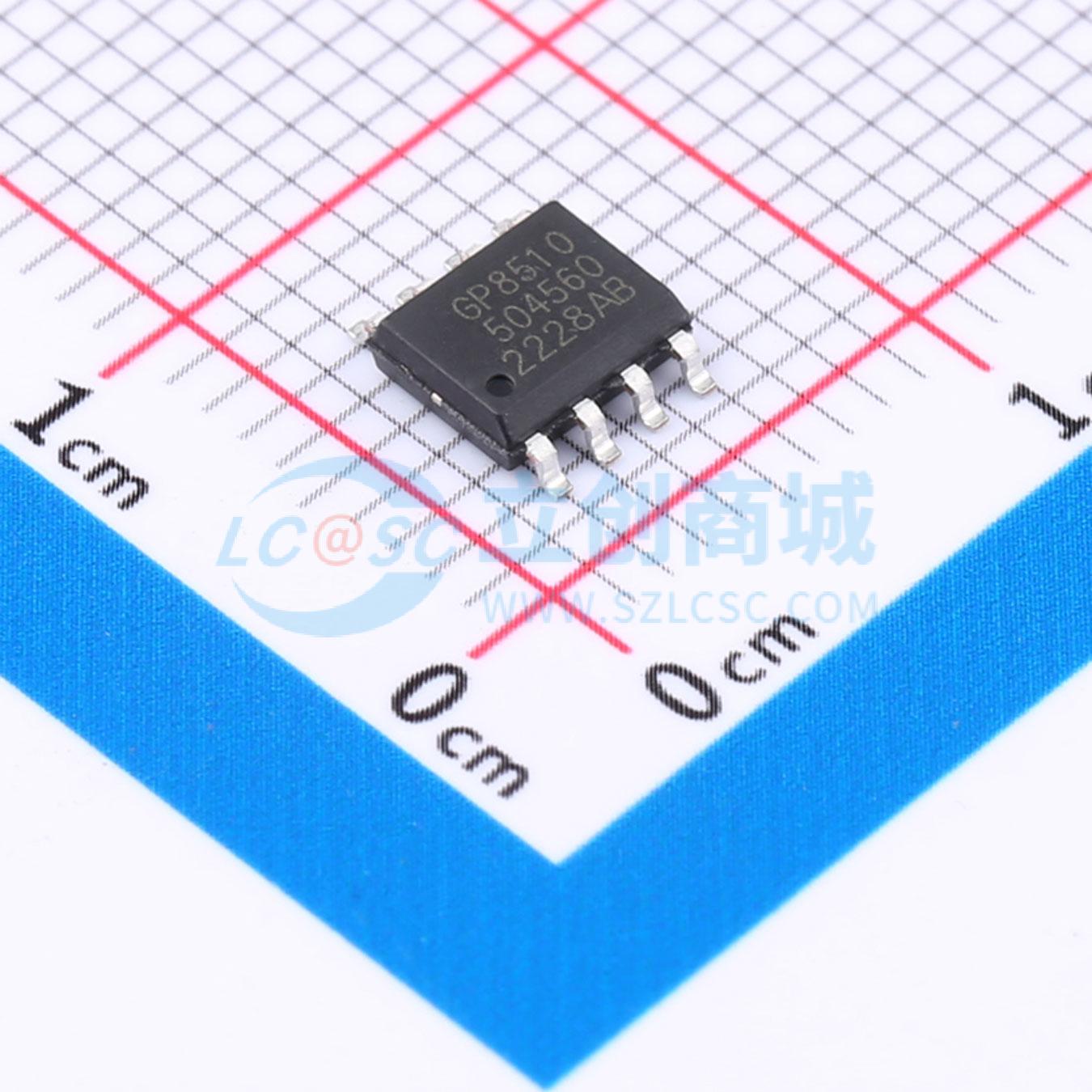

温馨提醒：图片仅供参考，商品以实物为准
GP8510-TC50-SW
GP8510-TC50-SW 停产
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 数据转换器PAC PWM,0-2.5V/0-VCC (0.05%)
- 品牌名称
- Linearin(先积集成)
- 商品型号
- GP8510-TC50-SW
- 商品编号
- C3035641
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.19克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率(位) | - | |
| 通道数 | - | |
| 工作电压 | 2.7V~5.5V | |
| 接口类型 | - | |
| 芯片类型 | PWM-模拟转换器 | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | - | |
| 静态电流(Iq) | - | |
| 积分非线性 | - | |
| 功能特性 | 内置基准源 | |
| ADC架构 | - | |
| 微分非线性 | - |
商品概述
GP8510是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。此芯片可以将占空比为 0% 到 50% 的PWM信号线性转换成0-2.5V的模拟电压，并且输出电压线性度小于 0.05%。
商品特性
- GP8510将 0%-50% 占空比的PWM信号输入，线性转换成0-2.5V的模拟电压输出
- 输入信号范围 0%-50%
- 输入PWM信号的频率范围: 50Hz to 50KHz
- 输入PWM信号高电平：2.7V-5.5V
- 输出电压误差： <0.5% （2点校准可获得 0.05% 精度）
- 输出电压线性度误差： 0.05%
- 输出短路保护，输出脚与地短路时芯片进入保护模式停止输出
- 电源电压：2.7V-5.5V
- 功耗：<4mA
- 启动时间：<2ms
- 工作温度： -40°C to 85°C
应用领域
- 通用信号转换
- 马达调速、LED调光
- 逆变器、电源
- 工业模拟信号隔离
