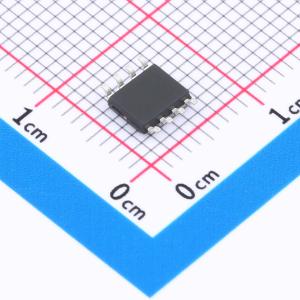

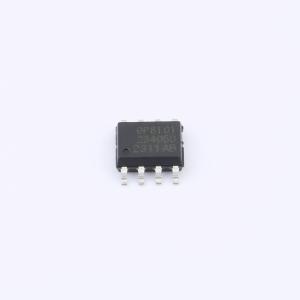

GP8101-F50-N-SW
数据转换器PAC 停产
- 描述
- 数据转换器PAC PWM,0-5V/0-10V (1%)
- 品牌名称
- Linearin(先积集成)
- 商品型号
- GP8101-F50-N-SW
- 商品编号
- C3035610
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~15V |
商品概述
GP8101是一个PWM信号转模拟信号转换器，相当于一个PWM信号输入，模拟信号输出的DAC。此芯片可以将占空比为0%到100%的PWM信号线性转换成0-5V或者0-10V的模拟电压，并且输出电压精度小于1%。GP8101M可以处理高频调制的PWM信号，与高频调制APC芯片配合使用与模拟信号隔离。
商品特性
- GP8101将0%-100%占空比的PWM信号输入，线性转换成0-5V或者0-10V的模拟电压输出。GP8101M将0%-100%占空比的高频调制后的PWM信号输入，线性转换成0-5V或者0-10V的模拟电压输出。此芯片需要与高频调制APC芯片（GP9301M、GP9303M等）同时使用，用于模拟信号的电容隔离，或者变压器隔离。
- 输入信号范围0%-100%
- 输入PWM信号的频率范围: 50Hz to 50KHz
- 输入PWM信号高电平：3.0V - 5.5V
- 输出电压误差：<1%（典型值0.5%）
- 输出电压线性度误差 -0.5%（典型值0.2%）
- 电源电压：10V - 15V
- 功耗：<2mA
- 启动时间：<2ms
- 工作温度：-40°C to 85°C
应用领域
- 马达调速
- LED调光逆变器
- 电源工业模拟信号隔离
当前商品已下架 如需订货请填写您的需求
