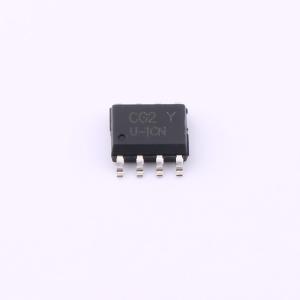

温馨提醒：图片仅供参考，商品以实物为准
LTC8722YS8/R8
低功耗比较器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 微功耗 66ns，CMOS比较器
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8722YS8/R8
- 商品编号
- C3035437
- 商品封装
- SOIC-8L
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 比较器 | |
| 比较器数 | 双路 | |
| 输入失调电压(Vos) | 800uV | |
| 输入偏置电流(Ib) | 5pA | |
| 传播延迟(tpd) | 66ns | |
| 滞后电压(Vhys) | 3mV | |
| 共模抑制比(CMRR) | 82dB | |
| 输出类型 | 推挽 |
| 属性 | 参数值 | |
|---|---|---|
| 输出模式 | CMOS；TTL | |
| 轨到轨 | 轨到轨输入 | |
| 静态电流(Iq) | 22uA | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 10V | |
| 单电源 | 1.7V~5.5V | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 输入失调电流(Ios) | 10pA |
商品概述
LTC8721/LTC8722/LTC8723是小型单通道和双通道比较器，具有推挽输出，集高速（66 ns传播延迟）和极低功耗（22μA）于一身，采用极小封装，具备轨到轨输入、低失调电压（0.8 mV）、大输出驱动电流以及1.7 V至5.5 V宽电源电压范围等特性。这些器件非常易于在各种需要关键响应时间、对功率敏感、低电压和/或电路板空间有限的应用中使用。 LTC8721/LTC8722/LTC8723的输出无需外部上拉电路即可拉至任一电源轨的0.1 V以内，使其非常适合与CMOS和TTL逻辑接口。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。 LTC8721/LTC8723（单通道）提供SOT23 - 5L和SC70 - 5L封装。LTC8722（双通道）提供DFN - 8L、SOIC - 8L和MSOP - 8L封装。所有器件的工作温度范围为 - 40 °C至 + 85 °C工业温度范围。
商品特性
- 微功耗工作电流（22μA），节省电池电量
- 快速66 ns传播延迟（100 - mV过驱动）
- 单1.7 V至5.5 V电源电压范围 - 可由相同的1.8V/2.5V/3.3V/5V系统电源轨供电
- 轨到轨输入
- 推挽输出电流驱动：5V电源下典型值为30 mA
- 内部迟滞，实现干净切换
- 内部RF/EMI滤波器 工作温度范围： - 40 °C至 + 85 °C
应用领域
- 消费类配件
- 手机、平板电脑和笔记本电脑 便携式和电池供电设备
- 阈值检测器和鉴别器
- 报警器和监控电路
- 过零检测器
- 窗口比较器
- 电平转换器
- 线路接收器
- 红外接收器
