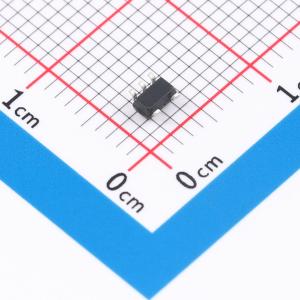

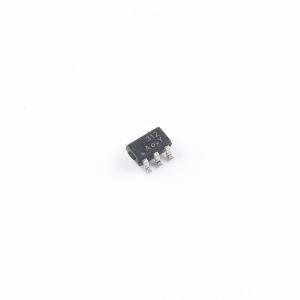

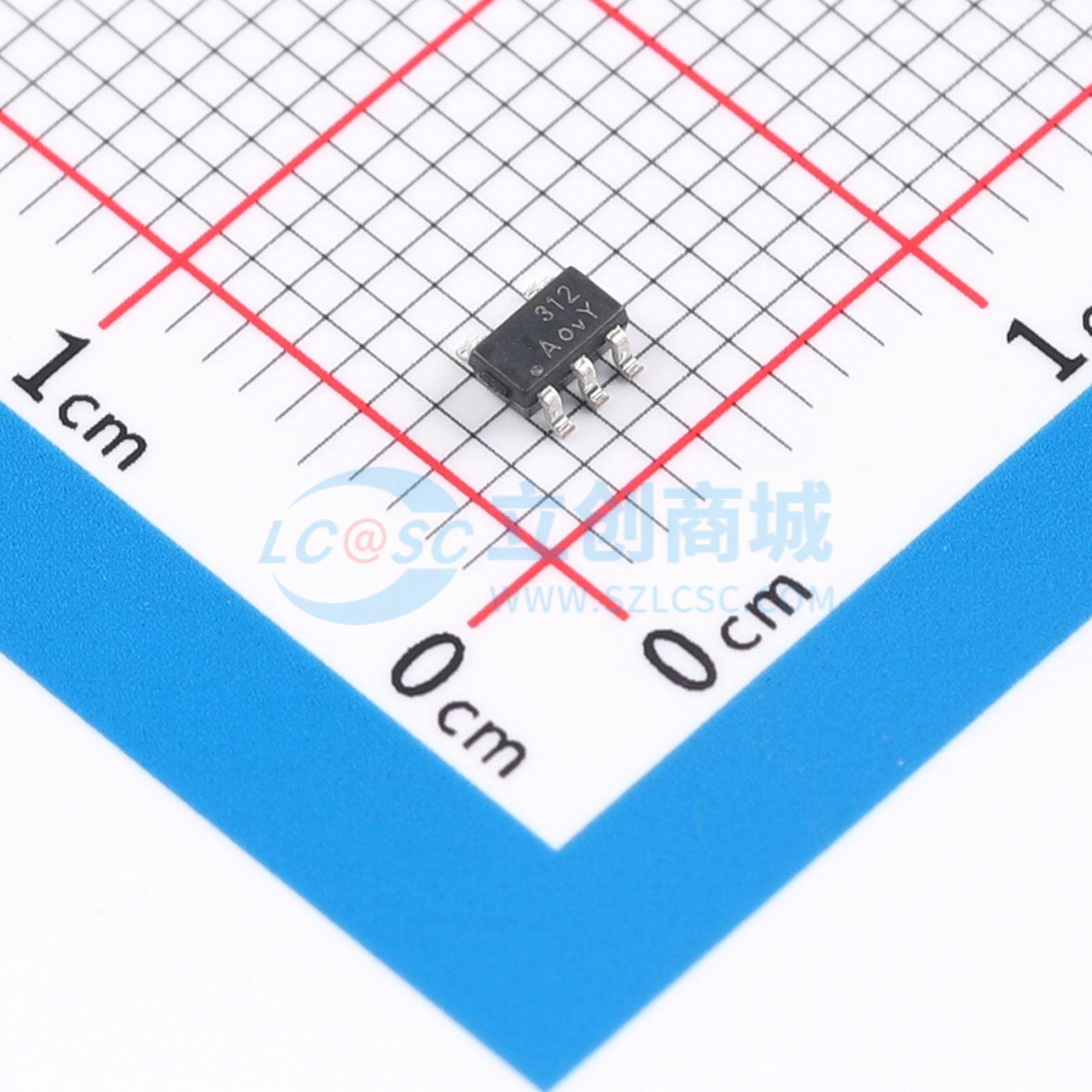

LTP3312NXT5

低噪声LDO

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Linearin(先积集成)
商品型号: LTP3312NXT5
商品编号: C3035444
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0284克(g)

商品参数

商品概述

LTP33xx 系列低压差线性稳压器在保持极低 40μA 静态电流的同时，提供非常高的电源抑制比，适用于射频应用。该系列采用先进的 CMOS 工艺和 P-MOSFET 传输器件，实现了快速启动、极低噪声、出色的瞬态响应和优异的 PSRR 性能。LTP33xx 在使用 1.0μF 陶瓷输出电容时保持稳定，并采用精密电压基准和反馈环路，在所有负载、线路、工艺和温度变化下实现最差情况 2% 的精度。其工作结温范围完全指定为 -40°C 至 +125°C，并提供微小的 DFN1×1-4、UTDFN1×1-4、SOT23-5/SC70-5 以及 SOT23-3/SOT89-3 封装，非常适合无线手机和 PDA 等小型便携设备。LTP33xx 提供标准的固定输出电压选项：1.1V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V、3.6V，以及定制电压选项（可根据要求提供 0.8V 至 5.0V 之间 50 mV 步进的选项）。

商品特性

宽输入电压范围：2.5V 至 6.0V
负载电流高达 300 mA
标准固定输出电压选项：1.1V、1.2V、1.5V、1.8V、2.5V、2.8V、3.0V、3.3V 和 3.6V
可根据要求提供更多输出电压选项
超低压差：在 300 mA 负载下为 260 mV
低噪声：在 2.8V 输出下为 70 μVRMS
超快启动时间：25 µs
优异的负载和线路瞬态响应
线路调整率：典型值 0.03%
具备自动放电功能
关断版本提供 DFN1×1-4、UTDFN1×1-4、SOT23-5 和 SC70-5 封装
标准版本提供 SOT23-3 和 SOT89-3 封装

应用领域

智能手机和蜂窝电话
调制解调器
便携设备
电池供电设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	电压基准芯片
	输出类型	固定
	工作电压	2.5V~6V
	输出电压	1.2V
	输出电流	300mA
	精度	±2%
	温度系数	-

	属性	参数值
	电压基准类型	-
	静态电流(Iq)	40uA
	最小阴极电流调节	-
	噪声(0.1Hz-10Hz)	-
	噪声(10Hz-10kHz)	70uVrms
	工作温度	-40℃~+85℃
