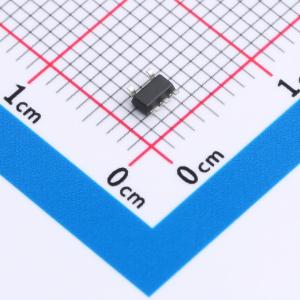

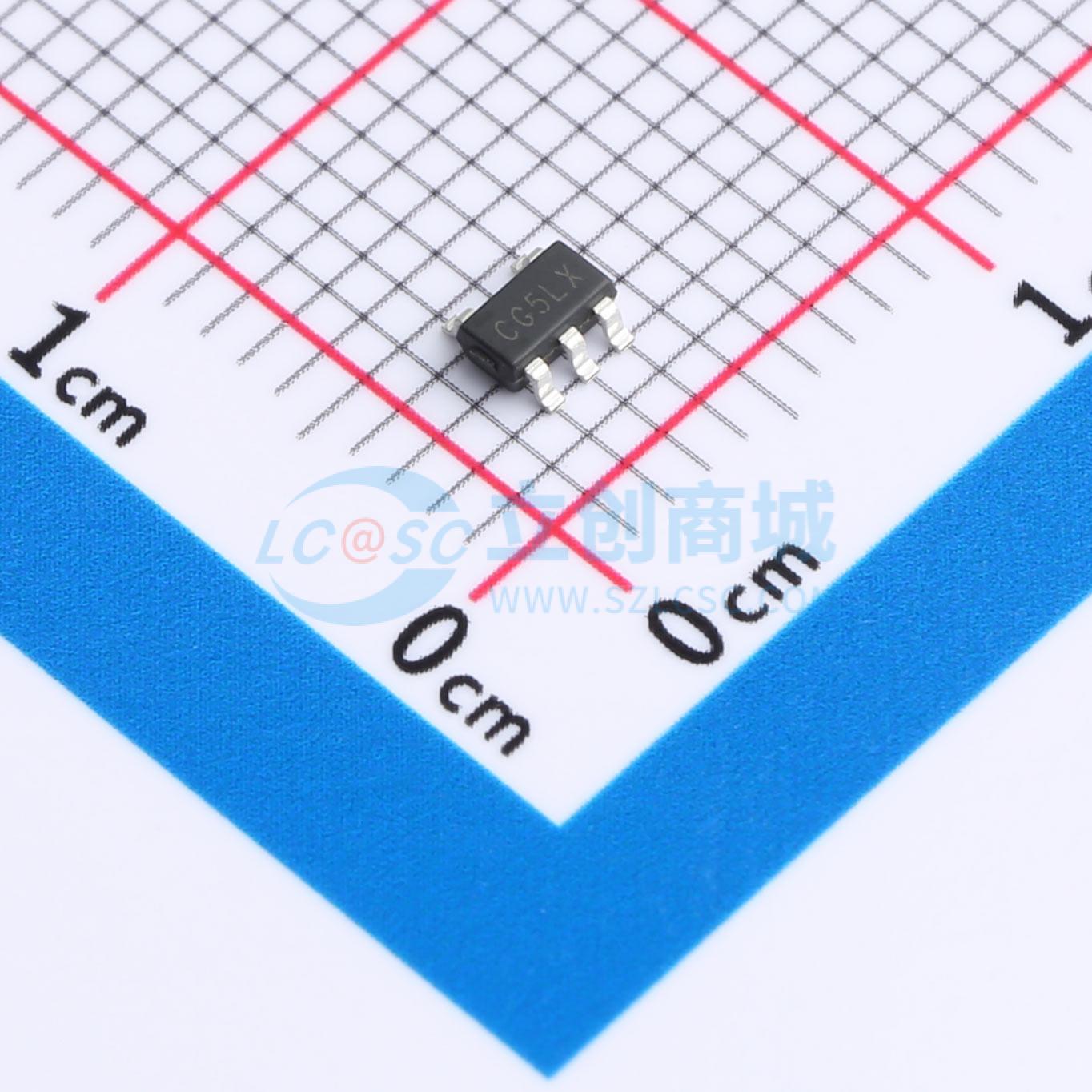

温馨提醒：图片仅供参考，商品以实物为准

LTC8725YT5/R6

低功耗比较器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗比较器微功耗，1.7V，轨至轨输入，开漏输出比较器
品牌名称: Linearin(先积集成)
商品型号: LTC8725YT5/R6
商品编号: C3035439
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.0355克(g)

商品参数

	属性	参数值
	轨到轨	轨到轨输入
	静态电流(Iq)	22uA
	工作温度	-40℃~+125℃
	最大电源宽度(Vdd-Vss)	10V
	单电源	1.7V~5.5V
	输入失调电压温漂(Vos TC)	1.5uV/℃
	输入失调电流(Ios)	10pA

商品概述

LTC8725/LTC8727 和 LTC8726 是小型单通道和双通道比较器，具有漏极开路输出，集高速（66 ns 传播延迟）和极低功耗（22 μA）于一身，采用超小型封装，具备轨到轨输入、低失调电压（0.8 mV）、大输出驱动电流以及 1.7 V 至 5.5 V 宽电源电压范围等特性。这些器件非常易于在各种需要快速响应时间、对功率敏感、低电压和/或电路板空间有限的应用中使用。输出可限制开关时的电源电流浪涌和动态功耗。LTC8725/8726/8727 的漏极开路输出可通过上拉电阻用作电平转换器，也可用于线或逻辑。所有输入和输出引脚都能承受任一电源轨的连续短路故障情况。内部迟滞确保即使输入信号变化缓慢，输出也能干净利落地切换。 LTC8725/8727（单通道）提供 SOT23 - 5L 和 SC70 - 5L 封装，LTC8726（双通道）提供 DFN - 8L、SOIC - 8L 和 MSOP - 8L 封装。四通道 LTC8728 提供 SOIC - 14L 和 TSSOP - 14L 封装。所有器件的工作温度范围均为 -40 ℃ 至 +125 ℃ 工业温度范围。

商品特性

微功耗工作电流（22 μA），节省电池电量
快速 66 ns 传播延迟（100 - mV 过驱动）
单 1.7 V 至 5.5 V 电源电压范围，可由相同的 1.8V/2.5V/3.3V/5V 系统电源轨供电
轨到轨输入
漏极开路输出电流驱动：5V 电源下典型值为 30 mA
内部迟滞，实现干净切换
内部 RF/EMI 滤波器
工作温度范围：-40 ℃ 至 +125 ℃

应用领域

红外接收器
消费类配件
手机、平板电脑和笔记本电脑
便携式和电池供电设备
阈值检测器和鉴别器
报警器和监测电路
过零检测器
窗口比较器
电平转换器
线路接收器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	比较器
	比较器数	单路
	输入失调电压(Vos)	800uV
	输入偏置电流(Ib)	5pA
	传播延迟(tpd)	66ns
	滞后电压(Vhys)	3mV
	共模抑制比(CMRR)	82dB
	输出类型	开漏
