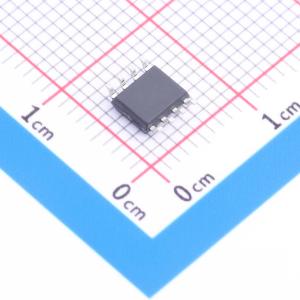

LTC8876XS8/R8
高精密放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Linearin(先积集成)
- 商品型号
- LTC8876XS8/R8
- 商品编号
- C3035427
- 商品封装
- SOIC-8L
- 包装方式
- 编带
- 商品毛重
- 0.114124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 2 | |
| 单电源电压 | 2V~5.5V | |
| 输入失调电压(Vos) | 100uV | |
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 增益带宽积(GBW) | 20MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 22V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 96dB | |
| 输入电压噪声密度(eN) | 8nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 1pA | |
| 静态电流(Iq) | 1.12mA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 5pA | |
| 工作温度 | -40℃~+125℃ |
商品概述
LTC887x 系列单通道、双通道和四通道放大器具有最大化的增益带宽积与电源电流比值，非常适合需要在成本与性能之间取得良好平衡的各种电池供电应用，例如音频输出、电机相电流检测、光电二极管放大和白色家电。该系列放大器具有轨到轨输入和输出摆幅、20 MHz 的宽带宽、低电源电流（典型值：每放大器在 5 V 电源下为 1.12 mA）和低噪声，是精密、低电流、低电压、电池供电应用的理想选择。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。
LTC887x 放大器的稳健设计为电路设计人员提供了易用性：集成的射频/电磁干扰抑制滤波器、过载条件下无相位反转以及高静电放电保护（3 kV HBM）。LTC887x 放大器针对低至 +1.8 V（±0.9 V）、高达 +5.5 V（±2.75 V）的电压范围，在 0℃ 至 70℃ 的温度范围内进行了优化；在扩展温度范围 -40℃ 至 +125℃ 内，工作电压范围为 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）。
LTC8875（单通道）提供 SOT23-5L 和 SOIC-8L 封装。LTC8876（双通道）提供 SOIC-8L 和 MSOP-8L 封装。四通道 LTC8878 提供 SOIC-14L 和 TSSOP-14L 封装。
商品特性
- 低输入失调电压：最大 ±350 μV
- 宽单位增益带宽：20 MHz
- 高压摆率：22 V/μs
- 快速建立时间：至 0.1% 为 250 ns
- 低噪声：在 1 kHz 时为 8 nV/√Hz
- 单电源电压范围：1.8 V 至 5.5 V（0℃ 至 70℃）
- 轨到轨输入和输出
- 内部射频/电磁干扰滤波器
- 低电源电流：每放大器在 5 V 电源下为 1.12 mA
- 扩展温度范围：-40℃ 至 +125℃
应用领域
- 电池供电仪器
- 音频输出
- 电机相电流检测
- 光电二极管放大
- 传感器信号调理
