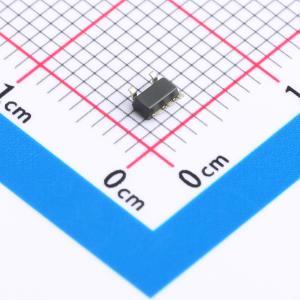

LTC8835XT5/R6

LTC883x 系列单通道、双通道和四通道运算放大器代表了新一代精密、低功耗运算放大器。该系列运算放大器具有轨到轨输入和输出 (RRIO) 摆幅，低静态电流（典型值 720 μA），结合宽带宽（9MHz）和极低噪声（1kHz 时为 12 nV/√Hz），使其非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电等。低输入偏置电流使这些放大器可用于具有兆欧级源阻抗的应用。 LTC883x 放大器的稳健设计让电路设计人员使用起来更加轻松：可在高达 500 pF 的容性负载下实现单位增益稳定，集成了 RF/EMI 抑制滤波器，在过驱动条件下不会出现相位反转，并且具有高静电放电 (ESD) 保护（5kV HBM）。LTC883x 放大器经过优化，可在低至 +2.0 V（±1.0V）、高至 +5.5 V（±2.75 V）的电压下工作，工作温度范围扩展至 -40 °C 至 +125 °C。 LTC8835（单通道）提供 SOT23-5L 和 SC70-5L 两种封装。LTC8836（双通道）提供 SOIC-8L 和 MSOP-8L 封装。四通道 LTC8838 提供 SOIC-14L 和 TSSOP-14L 两种封装。

• 低输入失调电压：最大 ± 0.8 mV
• 宽单位增益带宽：9 MHz
• 高转换速率：9 V/μs
• 快速建立：0.3 μs 至 0.1%
• 低噪声：1kHz 时为 12 nV/√Hz
• 单电源电压范围 2.0 V 至 5.5 V
• 低电源电流：每个放大器在 5V 电源下为 720 μA
• 轨到轨输入和输出
• 内部 RF/EMI 滤波器
• 扩展温度范围：-40 °C 至 +125 °C

• 电池供电仪器：消费类、工业、医疗、笔记本电脑
• 音频输出
• 电机相电流检测
• 光电二极管放大
• 传感器信号调理：传感器接口、环路供电、有源滤波器
