LTC8875XT5/R6

高精密放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: Linearin(先积集成)
商品型号: LTC8875XT5/R6
商品编号: C3035425

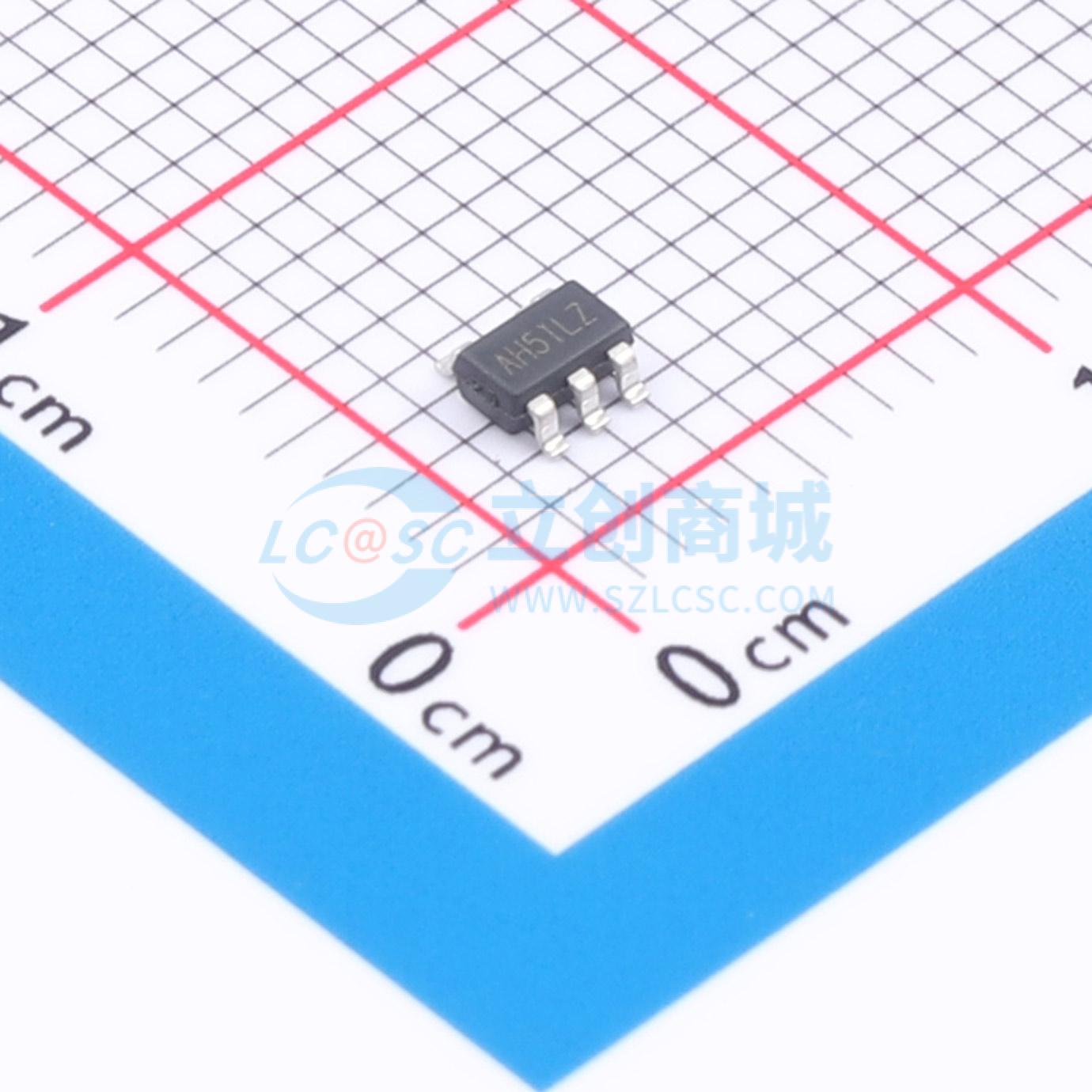

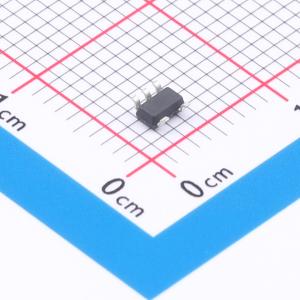

商品封装: SOT-23-5L
包装方式: 编带
商品毛重: 0.028克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	1
	单电源电压	1.8V~5.5V
	输入失调电压(Vos)	100uV
	输入失调电压温漂(Vos TC)	1uV/℃
	增益带宽积(GBW)	20MHz
	轨到轨	轨到轨输入,轨到轨输出

商品概述

LTC887x 系列单通道、双通道和四通道放大器具有最大化的增益带宽积与电源电流比值，非常适合需要在成本与性能之间取得良好平衡的各种电池供电应用，例如音频输出、电机相电流检测、光电二极管放大和白色家电。该系列放大器具有轨到轨输入和输出摆幅、20 MHz 的宽带宽、低电源电流（典型值：每放大器在 5 V 电源下为 1.12 mA）和低噪声，是精密、低电流、低电压、电池供电应用的理想选择。低输入偏置电流支持这些放大器用于具有兆欧级源阻抗的应用。

LTC887x 放大器的稳健设计为电路设计人员提供了易用性：集成的射频/电磁干扰抑制滤波器、过载条件下无相位反转以及高静电放电保护（3 kV HBM）。LTC887x 放大器针对低至 +1.8 V（±0.9 V）、高达 +5.5 V（±2.75 V）的电压范围，在 0℃ 至 70℃ 的温度范围内进行了优化；在扩展温度范围 -40℃ 至 +125℃ 内，工作电压范围为 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）。

LTC8875（单通道）提供 SOT23-5L 和 SOIC-8L 封装。LTC8876（双通道）提供 SOIC-8L 和 MSOP-8L 封装。四通道 LTC8878 提供 SOIC-14L 和 TSSOP-14L 封装。

商品特性

低输入失调电压：最大 ±350 μV
宽单位增益带宽：20 MHz
高压摆率：22 V/μs
快速建立时间：至 0.1% 为 250 ns
低噪声：在 1 kHz 时为 8 nV/√Hz
单电源电压范围：1.8 V 至 5.5 V（0℃ 至 70℃）
轨到轨输入和输出
内部射频/电磁干扰滤波器
低电源电流：每放大器在 5 V 电源下为 1.12 mA
扩展温度范围：-40℃ 至 +125℃

应用领域

电池供电仪器
音频输出
电机相电流检测
光电二极管放大
传感器信号调理

数据手册PDF

放大查看下载PDF

	属性	参数值
	压摆率(SR)	22V/us
	共模抑制比(CMRR)	96dB
	输入电压噪声密度(eN)	8nV/√Hz@1kHz
	输入偏置电流(Ib)	1pA
	输出电流	60mA
	输入失调电流(Ios)	5pA
	工作温度	-40℃~+125℃
