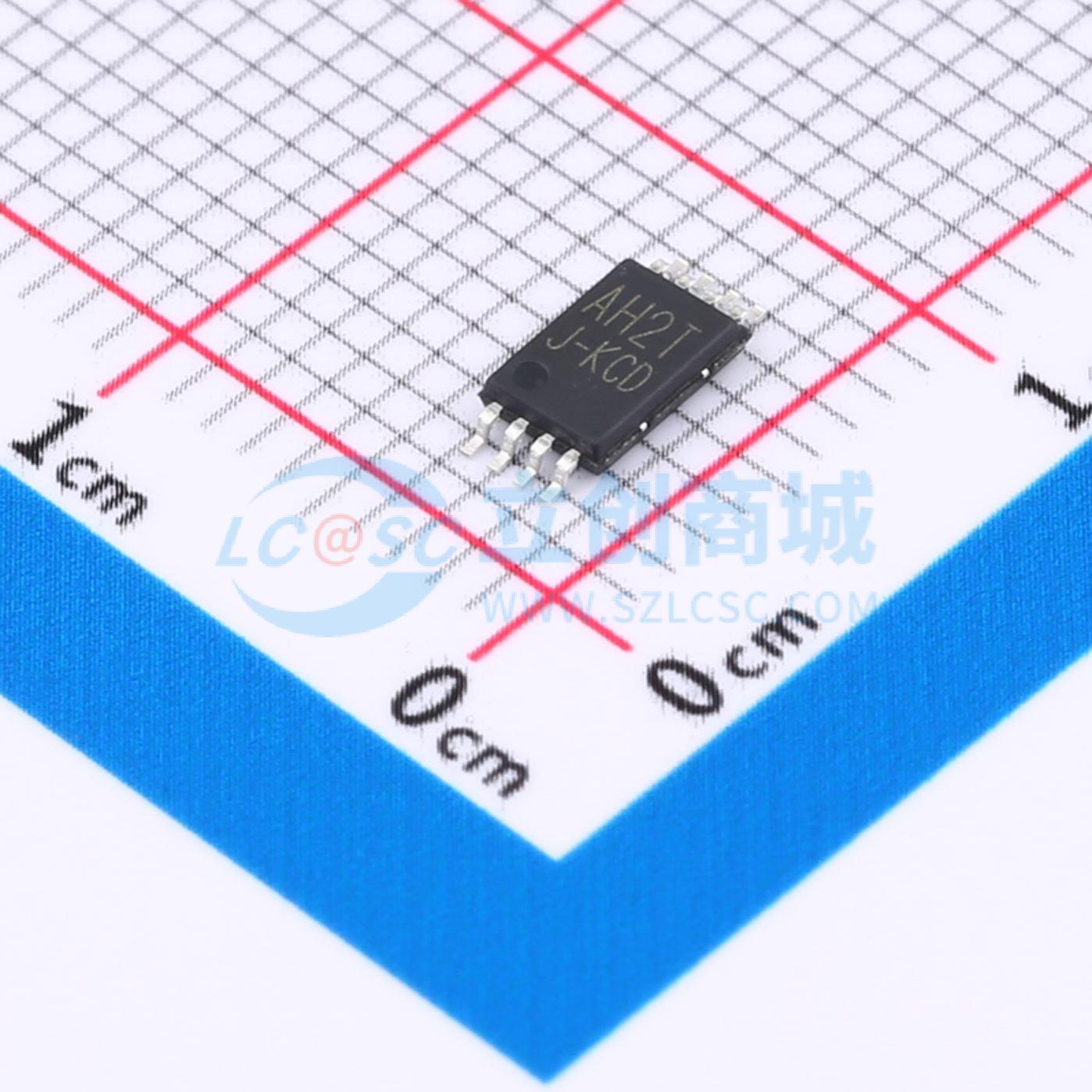

LTC726XT8/R8

LTC72x 系列单通道、双通道和四通道运算放大器代表了新一代通用低功耗运算放大器。该系列具有轨到轨输入和输出 (RRIO) 摆幅、低静态电流（典型值 750 μA），同时具备宽带宽（11 MHz）和极低噪声（10 kHz 时为 8 nV/√Hz），使其非常适合各种需要在成本和性能之间取得良好平衡的电池供电应用，如音频输出、电机相电流检测、光电二极管放大、条形码扫描仪和白色家电等。低输入偏置电流使这些放大器可用于源阻抗高达兆欧级的应用。 LTC72x 放大器的稳健设计为电路设计人员提供了易用性：在高达 300 pF 的容性负载下具有单位增益稳定性、集成了 RF/EMI 抑制滤波器、在过驱动条件下无相位反转，以及高静电放电 (ESD) 保护（5 kV HBM）。LTC72x 放大器经过优化，可在 0 °C 至 70 °C 的温度范围内，以低至 +1.8 V（±0.9 V）、高达 +5.5 V（±2.75 V）的电压工作；在 -40 °C 至 +125 °C 的扩展温度范围内，可在 +2.0 V（±1.0 V）至 +5.5 V（±2.75 V）的电压下工作。 LTC725（单通道）提供 SOT23 - 5L 和 SC70 - 5L 两种封装。LTC726（双通道）提供 SOIC - 8L、MSOP - 8L 和 TSSOP - 8L 封装。四通道 LTC728 提供 QFN - 16L、SOIC - 14L 和 TSSOP - 14L 封装。

• 低输入失调电压：最大 ±0.35 mV
• 宽单位增益带宽：11 MHz
• 高转换速率：11 V/μs
• 快速建立时间：达到 0.1% 误差需 0.26 μs
• 低噪声：10 kHz 时为 8 nV/√Hz
• 轨到轨输入和输出
• 内部 RF/EMI 滤波器
• 在 0 °C 至 70 °C 温度范围内，单电源电压范围为 1.8 V 至 5.5 V
• 低电源电流：每个放大器在 5 V 电源下为 750 μA
• 扩展温度范围：-40 °C 至 +125 °C

• 电池供电仪器：消费类、工业、医疗、笔记本电脑
• 音频输出
• 电机相电流检测
• 光电二极管放大
• 传感器信号调理：传感器接口、环路供电、有源滤波器
