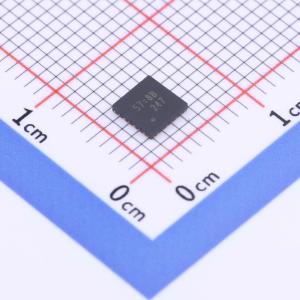

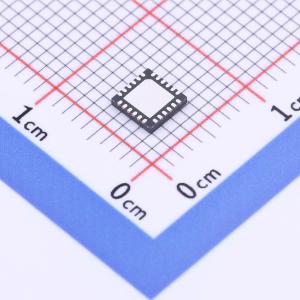

RT9467GQW
具备电源路径管理和USB-OTG升压模式的5A单节锂离子开关型电池充电器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- RT9467 是一款适用于便携式应用的开关模式单节锂离子/锂聚合物电池充电器。它集成了同步 PWM 控制器、功率 MOSFET、输入电流感应与调节、高精度电压调节以及充电终止功能。充电电流通过集成的感应电阻进行调节
- 品牌名称
- RICHTEK(立锜)
- 商品型号
- RT9467GQW
- 商品编号
- C3024485
- 商品封装
- WQFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 充电芯片 | |
| 工作电压 | 4V~14V | |
| 最大充电电流 | 5A | |
| 充电饱和电压 | 4.2V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 静态电流(Iq) | 170uA | |
| 接口类型 | I2C |
商品概述
RT9467是一款适用于便携式应用的开关模式单节锂离子/锂聚合物电池充电器。它集成了同步PWM控制器、功率MOSFET、输入电流感应与调节、高精度电压调节以及充电终止功能。充电电流通过集成的感应电阻进行调节。RT9467还具备USB即插即用（OTG）支持功能。RT9467集成了D+/D-引脚，用于USB主机/充电端口检测。 RT9467采用控制算法，针对不同模式（包括预充电模式、快速充电模式（恒压和恒流））调整充电速率，从而优化充电任务。关键充电参数可通过I²C接口进行编程。当电池电压降至内部再充电阈值以下时，RT9467将恢复充电周期；若移除输入电源，它可自动进入睡眠模式。 其他特性包括欠压保护、过压保护、热调节和反向漏电保护。 RT9467采用4x4 WQFN - 24L封装。
商品特性
- 高效5A、1.5MHz开关充电器，配备输出电感DFE252012F（TOKO）
- 充电电流ICHG = 2A时，充电效率为90.25%
- 充电电流ICHG = 3A时，充电效率为88.86%
- 充电电流ICHG = 5A时，充电效率为84.2%
- 同步1.5MHz/0.75MHz固定频率PWM控制器，占空比高达95%
- 通过BATFET控制实现功率路径管理
- 支持高压输入（9V/12V）
- 支持高压输入适配器（Pump Express 1.0/2.0）
- 支持从充电器输出到电池端子的IR补偿功能
- 优化输入供电能力，防止过载
- 通过∞设置AICR电流限制
- 通过ILIM引脚设置电流限制
- 平均输入电流限制测量
- 运输模式，减少电池漏电
- 通过QON引脚唤醒系统、退出运输模式并重置系统
- 自动充电
- 平均输入电流调节（AICR）：以50mA为步进，从0.1A到3.25A
- 充电电流调节精度：±7%
- 充电电压调节精度：±1%（0至85°C）
- 全面的系统保护
- 热调节，用于降低电流和过温保护
- 输入过压保护
- 输入劣质适配器保护
- 电池过压保护
- 支持对VBUS、VBAT、VSYS、REGN、TS_BAT、IBUS、IBAT、TEMP_JC进行ADC转换
- INT输出，用于通过I²C与主机通信（看门狗/轮询功能）
应用领域
- 移动电话
- 个人信息设备
- 平板电脑、移动电源
- 便携式仪器
