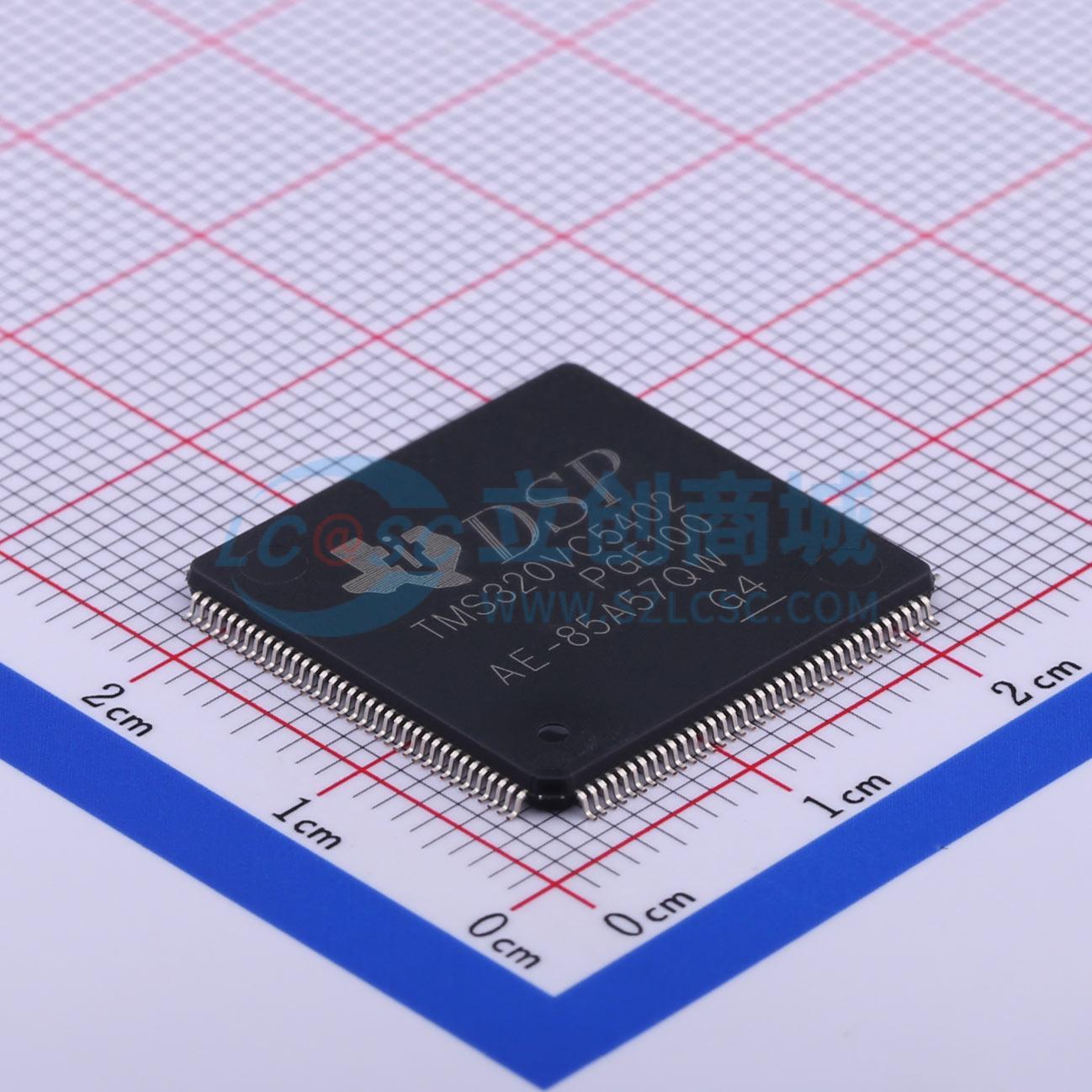

温馨提醒：图片仅供参考，商品以实物为准

TMS320VC5402PGE100

定点数字信号处理器

描述: TMS320VC5402 数字信号处理器
品牌名称: TI(德州仪器)
商品型号: TMS320VC5402PGE100
商品编号: C381914
商品封装: LQFP-144(20x20)
包装方式: 托盘
商品毛重: 1.3克(g)

商品参数

	属性	参数值
	片载 RAM	32KB
	I/O电压	3.3V
	内核电压	1.8V
	工作温度	-40℃~+100℃
	功能特性	中断响应；实时时钟与定时器；高速外设接口；DMA数据搬运；硬件乘加加速；低功耗模式

商品概述

TMS320VC5402是定点数字信号处理器，基于改进的高级哈佛架构，拥有一条程序存储器总线和三条数据存储器总线。该处理器具备高度并行性的算术逻辑单元、专用硬件逻辑、片上存储器以及额外的片上外设，其操作灵活性和运行速度基于高度专业化的指令集。分离的程序空间和数据空间允许同时访问程序指令和数据，可实现高度并行性，单个周期内可执行两次读操作和一次写操作，带有并行存储的指令和专用指令可充分利用该架构，数据可在数据空间和程序空间之间传输。这种并行性支持一组可在单个机器周期内完成的强大的算术、逻辑和位操作，同时还包含用于管理中断、重复操作和函数调用的控制机制。

商品特性

采用高级多总线架构，带有三条独立的16位数据存储器总线和一条程序存储器总线
集成40位算术逻辑单元，包含一个40位桶形移位器和两个独立的40位累加器
17×17位并行乘法器搭配40位专用加法器，支持非流水线单周期乘法/累加运算
集成比较选择存储单元，用于维特比算子的加/比选操作
集成指数编码器，可在单周期内完成40位累加器值的指数计算
配备两个地址生成器，带有八个辅助寄存器和两个辅助寄存器算术单元
数据总线带有总线保持特性
支持扩展寻址模式，最大可寻址外部程序空间为1M×16位
集成4K×16位片上ROM
集成16K×16位双访问片上RAM
支持程序代码的单指令重复操作和块重复操作
支持块存储器移动指令，可实现高效的程序和数据管理
支持带32位长字操作数的指令
支持带两个或三个操作数读取的指令
支持带并行存储和并行加载的算术指令
支持条件存储指令
支持快速中断返回
集成软件可编程等待状态发生器和可编程存储体切换
集成片上锁相环(PLL)时钟发生器，可搭配内部振荡器或外部时钟源
集成两个多通道缓冲串行口(McBSPs)
集成增强型8位并行主机端口接口(HPI8)
集成两个16位定时器
集成六通道直接存储器存取(DMA)控制器
支持功耗控制，可通过IDLE1、IDLE2、IDLE3指令进入掉电模式
支持CLKOUT关闭控制，可禁用CLKOUT
集成片上基于扫描的仿真逻辑，符合IEEE Std 1149.1 (JTAG)边界扫描逻辑
3.3V电源，核心电压1.8V，单周期定点指令执行时间为10ns，运算性能为100 MIPS
提供两种封装可选：144引脚塑料薄型四方扁平封装(LQFP，后缀PGE)、144引脚球栅阵列(BGA，后缀GGU)
TMS320VC5402PGE封装与多款同类型器件引脚 footprint 兼容，TMS320VC5402GGU封装也与多款同类型器件引脚 footprint 兼容

	属性	参数值
	商品目录	数字信号处理器(DSP/DSC)
	类型	定点
	通信接口	McBSP；主机接口
	时钟速率	100MHz
	非易失性存储器	ROM (8kB)
