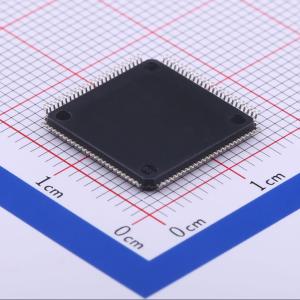

STM32F411VET6实物图
STM32F411VET6商品缩略图
STM32F411VET6商品缩略图
STM32F411VET6商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

  • 收藏
    收藏
  • 对比
    对比

STM32F411VET6

环保标识
  • 带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU,具有512 KB Flash、100 MHz CPU和ART加速器

  • SMT扩展库
  • 嘉立创SMT补贴
  • 描述

    带DSP和FPU的高性能基本型系列ARM Cortex-M4 MCU,具有512 KB Flash、100 MHz CPU和ART加速器

  • 品牌名称ST(意法半导体)
  • 商品型号

    STM32F411VET6
  • 商品编号

    C382005
  • 商品封装

    LQFP-100(14x14)
  • 包装方式

    托盘

  • 商品毛重

    0.65克(g)

  • 商品参数

属性参数值
商品目录单片机(MCU/MPU/SOC)
CPU内核ARM-M4
CPU最大主频100MHz
程序存储容量512KB
程序存储器类型FLASH
属性参数值
GPIO端口数量81
ADC(位数)12bit
工作电压范围1.7V~3.6V
应用领域-
详细信息
  • 特性

带有 BAM(批处理采集模式)的动态效率线功能

概览:

带有批处理采集模式(BAM)的动态效率线专为在 40°C 至 85/105/125°C 的指定温度范围内高性能应用而设计。它采用 Arm® 32 位 Cortex®-M4 CPU 和自适应实时加速器 (ART Accelerator™),可高效执行来自闪存的数据,支持高达 100 MHz 的频率。

CPU 规格:

  • 处理器: Arm® 32 位 Cortex®-M4 CPU,带 FPU(浮点单元)
  • 性能: 从闪存零等待状态执行,125 DMIPS/1.25 DMIPS/MHz(Dhrystone 2.1),以及 DSP 指令

内存配置:

  • 闪存: 最高 512 Kbytes
  • SRAM: 128 Kbytes
  • 额外内存: 最高 512 Kbytes 闪存和 128 Kbytes SRAM

电源管理:

  • 供电范围: 1.7 V 至 3.6 V
  • 时钟选项: 4 至 26 MHz 晶体振荡器、16 MHz 工厂校准 RC 以及 32 kHz 振荡器带校准
  • 功耗:
    • 运行:100 μA/MHz(外围设备关闭)
    • 停止(闪存在停止模式,快速唤醒):25°C 下典型值 42 μA;25°C 下最大值 65 μA
    • 停止(闪存在深度掉电模式,缓慢唤醒):低至 25°C 下 9 μA;25°C 下最大值 28 μA
  • 待机:25°C / 1.7 V 下无 RTC 时 1.8 μA;85°C / 1.7 V 下 11 μA
  • RTC 的 V BAT 供电:25°C 下 1 μA

模拟和数字接口:

  • ADC: 1×12 位、2.4 MSPS A/D 转换器,最多 16 个通道
  • DMA: 带 FIFO 和突发支持的 16 流 DMA 控制器
  • 定时器: 最多 11 个定时器,包括 6 个 16 位、2 个 32 位定时器,最高 100 MHz
  • 通信接口: 最多 81 个 I/O 端口,最多 78 个高速 I/O,最高 100 MHz,最多 77 个 5 V 容忍 I/O,最多 13 个通信接口,包括最多 3 个 I2C、最多 3 个 USART、最多 5 个 SPI/I2S、SDIO 接口、USB 2.0 全速设备/主机/OTG 控制器

调试与连接性:

  • 调试接口: 串行线调试 (SWD) 和 JTAG 接口
  • 嵌入式跟踪宏单元™ 用于高级调试功能
  • USB 接口: 带片上 PHY 的全速设备/主机/OTG 控制器
  • CRC 计算单元: 用于数据完整性检查
  • 唯一 ID: 用于识别目的的 96 位唯一 ID
  • RTC: 亚秒级精度,硬件日历

封装选项:

  • ECOPACK® 2: WLCSP49、LQFP64/100、UFQFPN48、UFBGA100 封装,以实现环境友好性和紧凑性。

该系统针对需要在宽温度范围内具有强大性能和电源效率的应用进行了优化,适合工业、汽车和其他要求苛刻的环境。

应用手册
ST(意法半导体)_AN3126 使用 STM32 微控制器系列中的 DAC生成音频和波形 4.0(中文) 查看详情 ST(意法半导体)_AN3154 STM32™ 自举程序中使用的 CAN 协议 3.1(中文) 查看详情 ST(意法半导体)_AN1709 ST微控制器EMC设计指南 1.0(中文) 查看详情 ST(意法半导体)_AN5612 STM32 微控制器和微处理器的ESD防护 1.0(英文) 查看详情 ST(意法半导体)_AN5543增强的SPI通信处理方法在STM32设备上的应用2.0(英文) 查看详情 ST(意法半导体)_AN4566 扩展STM32微控制器的DAC性能 4.0(英文) 查看详情 ST(意法半导体)_AN4776通用定时器烹饪指南适用于STM32微控制器3.0(英文) 查看详情 ST(意法半导体)_AN4488 STM32F4xxxx MCU 硬件开发入门 1.0(中文) 查看详情 ST(意法半导体)_STM32应用中的软错误处理AN4750(英文) 查看详情 ST(意法半导体)_AN4803 在STM32 MCU和MPU上使用IBIS进行高速SI仿真以及使用HyperLynx®SI进行板级仿真 1.0(中文) 查看详情 ST(意法半导体)_AN2834 如何在STM32微控制器中获得最佳ADC精度 1.0(中文) 查看详情 ST(意法半导体)_AN4229 如何使用STM32微控制器实现语音编码器解决方案 1.2(英文) 查看详情 ST(意法半导体)_AN4221 STM32 自举程序中使用的 I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5027 使用STM32 32位Arm® Cortex®MCU连接PDM数字麦克风 2.0(中文) 查看详情 ST(意法半导体)_AN5156 STM32 微控制器安全简介 1.0(中文) 查看详情 ST(意法半导体)_AN4838 管理 STM32 MCU 中的内存保护单元 1.0(中文) 查看详情 ST(意法半导体)_AN3070 管理驱动器使能信号以使用STM32™的 USART 进行 RS-485 和 IO-Link 通信 1.5(中文) 查看详情 ST(意法半导体)_AN4616 从 STM32F401/411 系列移植到 STM32L4 系列微控制器 1.0(中文) 查看详情 ST(意法半导体)_AN4904迁移微控制器应用从STM32F1系列到STM32F4接入线2.0(英文) 查看详情 ST(意法半导体)_AN2867振荡器设计指南适用于STM8AF/AL/S,STM32微控制器和微处理器16.0(英文) 查看详情 ST(意法半导体)_AN4646 STM32F401 和 STM32F411 系列上的外设内部互联 1.0(中文) 查看详情 ST(意法半导体)_AN5073 使用STM32F4/F7/H7系列接收S/PDIF音频流(英文) 查看详情 ST(意法半导体)_AN4286 SPI 自举程序中使用的I2C 协议 1.0(中文) 查看详情 ST(意法半导体)_AN4850 STM32 微控制器的频移键控时钟生成原理、特性与实现 1.0(英文) 查看详情 ST(意法半导体)_AN4908 STM32 USART自动波特率检测 1.0(中文) 查看详情 ST(意法半导体)_AN4013 STM32F1xx、STM32F2xx、STM32F4xx、STM32L1xx、STM32F30/31/37/38x 定时器概览 9.0(中文) 查看详情 ST(意法半导体)_AN4899 执行硬件设置以及实现低功耗的STM32 GPIO配置 1.0(中文) 查看详情 ST(意法半导体)_AN4989 STM32 微控制器调试工具箱 3.0(英文) 查看详情 ST(意法半导体)_AN4230 使用 NIST 统计测试套件验证STM32 微控制器随机数生成 1.1(中文) 查看详情 ST(意法半导体)_AN2606 STM32单片机系统内存启动方式 3.0(中文) 查看详情 ST(意法半导体)_AN2945 STM8S 和 STM32™ MCU:一致的 8/32 位产品线实现轻松移植 1.5(中文) 查看详情 ST(意法半导体)_AN2639 无铅 ECOPACK 微控制器的焊接建议和封装信息 2.0(中文) 查看详情 ST(意法半导体)_AN5036 STM32应用的热管理指南 3.0(英文) 查看详情 ST(意法半导体)_AN3155 STM32™ 自举程序中使用的 USART 协议 15.0(中文) 查看详情 ST(意法半导体)_AN3156 STM32 自举程序中使用的 USB DFU 协议 1.0(中文) 查看详情 ST(意法半导体)_AN5225 USB Type-C功率递送使用STM32微控制器和微处理器6.0(英文) 查看详情 ST(意法半导体)_AN4879 USB硬件和PCB指南,使用STM32微控制器5.0(英文) 查看详情 ST(意法半导体)_AN4277 使用STM32F30x/31x PWM 刹车特性进行电机控制和数字电源转换功率因数校正 1.0(中文) 查看详情 ST(意法半导体)_AN4995 使用肌電圖技術檢測肌肉活動(英文) 查看详情 ST(意法半导体)_AN4031 使用 STM32F2 和 STM32F4 DMA 控制器 3.0(中文) 查看详情 ST(意法半导体)_AN4655 在 STM32 应用中虚拟增加串行通信外设数目 1.1(中文) 查看详情

技术文档
ST(意法半导体)_TN1163描述了微控制器用WLCSP及其使用建议的4.0版本(英文) 查看详情 ST(意法半导体)_TN0516 STM32F0x/F100xx/F103xx和STM32F2xx/F30x/F4xx微控制器概述,PMSM单/双FOC SDK V4.0 第4.2部分(英文) 查看详情 ST(意法半导体)_TN1204 胶带和卷带运输媒体,用于BGA封装的STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1205 胶带和卷轴运输媒体,用于FPN封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1206 胶带和卷带运输媒体,用于QFP封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1207磁带和卷带运输媒体,用于SO封装的STM8和STM32微控制器(英文) 查看详情 ST(意法半导体)_TN1208 胶带来带式运输介质,用于TSSOP和SSOP封装的STM8和STM32微控制器 1.0(英文) 查看详情

编程手册
ST(意法半导体)_PM0214 STM32 Cortex®-M4 微控制器和多处理器编程手册 10.0(英文) 查看详情

梯度价格

嘉立创贴片惊喜价格立即查看

梯度
售价
折合1托盘
1+¥34.29
10+¥30.19
30+¥27.11¥2439.9
100+¥25.01¥2250.9

优惠活动

库存总量

(单位:)
  • 广东仓

    438

  • 江苏仓

    0

  • SMT仓

    458

购买数量(90个/托盘,最小起订量 1 个 )

起订量:1 个90个/托盘
总价金额: 0.00

近期成交21单
