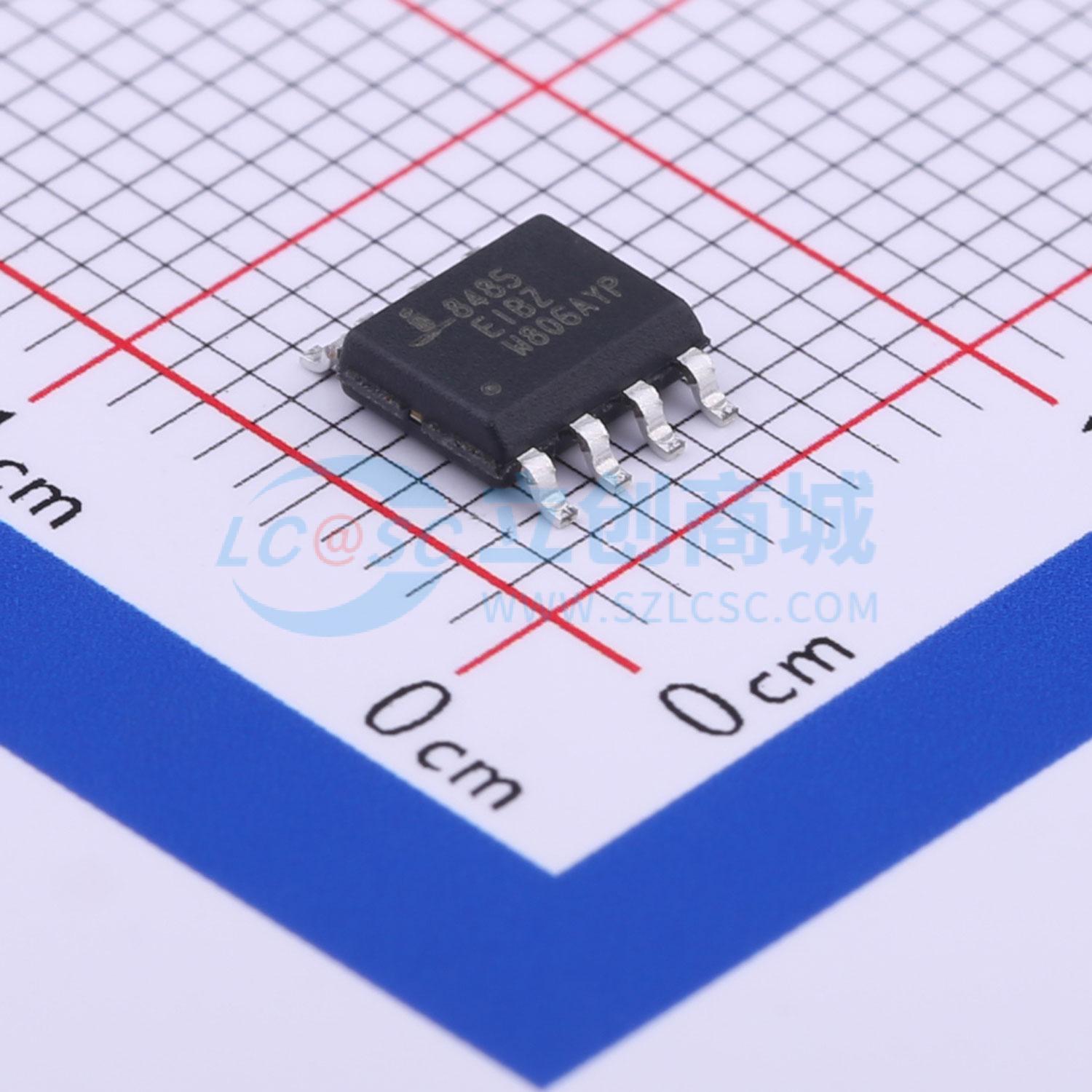

ISL8485EIBZ-T

ISL8483E和ISL8485E是具备ESD保护功能的BiCMOS单路收发器，采用5V电源供电，同时符合RS - 485和RS - 422平衡通信标准。每个驱动器输出/接收器输入均可承受±15KV ESD冲击而不会发生闩锁。与竞品器件不同，该系列产品适用于±10%容差的电源（4.5V至5.5V）。 ISL8483E采用压摆率受限的驱动器，可降低EMI，并最大程度减少在多点和多节点应用中因传输线端接不当或未端接分支引起的反射。 使用具备更高压摆率的ISL8485E，数据速率可达10Mbps。 两款器件对RS - 485总线呈现“单单位负载”，允许网络上连接多达32个收发器。 接收器（Rx）输入采用“开路失效保护”设计，确保在Rx输入浮空时，Rx输出为逻辑高电平。 即使电压超过电源电压，驱动器（Tx）输出也具备短路保护功能。此外，片上热关断电路可在功耗过大时禁用Tx输出，防止器件损坏。 这些半双工配置对Rx输入和Tx输出进行复用，使8引脚封装的收发器具备Rx和Tx禁用功能。

• 无铅（符合RoHS标准）
• 扩展工业温度选项（+125℃）
• RS - 485 I/O引脚ESD保护：±15kV HBM；其他引脚ESD等级：>7kV HBM
• 适用于±10%容差的电源
• 高数据速率版本（ISL8485E）：高达10Mbps
• 用于无差错数据传输的压摆率受限版本（ISL8483E）：高达250kbps
• 单单位负载允许总线上连接多达32个器件
• 1nA低电流关断模式（ISL8483E）
• 低静态电流：
  • 160μA（ISL8483E）
  • 500μA（ISL8485E）
• -7V至+12V共模输入电压范围
• 三态Rx和Tx输出
• 30ns传播延迟，5ns偏斜（ISL8485E）
• 采用单路+5V电源供电（20%容差）
• 具备电流限制和热关断功能，用于驱动器过载保护

• 工厂自动化
• 安全网络
• 建筑环境控制系统
• 工业/过程控制网络
• 电平转换器（如RS - 232转RS - 422）
• RS - 232“延长线”
