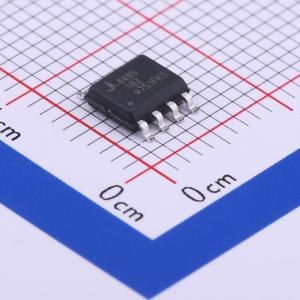

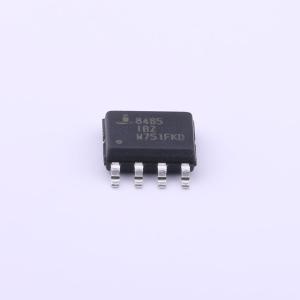

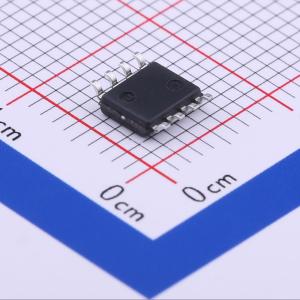

ISL8485IBZ-T

ISL8485、ISL8490和ISL8491 RS - 485/RS - 422器件是采用BiCMOS工艺、5V供电的单收发器，符合RS - 485和RS - 422平衡通信标准。与竞品器件不同，该系列器件适用于容差为10%的电源（4.5V至5.5V）。 ISL8485、ISL8490和ISL8491的数据速率高达5Mbps。 所有器件对RS - 485总线呈现单单位负载，这使得网络上最多可连接32个收发器。 接收器（Rx）输入采用“开路失效保护”设计，确保当Rx输入浮空时，Rx输出为逻辑高电平。 驱动器（Tx）输出具有短路保护功能，即使电压超过电源电压也能正常工作。此外，片上热关断电路可在功耗过大时禁用Tx输出，以防止器件损坏。 ISL8490和ISL8491适用于全双工（独立的Rx输入和Tx输出引脚）应用。半双工配置（ISL8485）对Rx输入和Tx输出进行复用，使8引脚封装的收发器具备Rx和Tx禁用功能。

• 适用于容差为10%的电源
• 所有引脚具备3类ESD保护（HBM）：7kV
• 高数据速率：高达5Mbps
• 单单位负载，总线最多可连接32个器件
• 低静态电流：500μA
• 共模输入电压范围为 - 7V至 + 12V
• 三态Rx和Tx输出（ISL8490除外）
• 传播延迟30ns，偏斜5ns
• 全双工和半双工引脚布局
• 采用单路+5V电源供电（容差10%）
• 驱动器具备限流和热关断功能，用于过载保护
• 无铅加退火处理（符合RoHS标准）

• 工厂自动化
• 安全网络
• 楼宇环境控制系统
• 工业/过程控制网络
• 电平转换器（例如，RS - 232转RS - 422）
• RS - 232“延长线”
