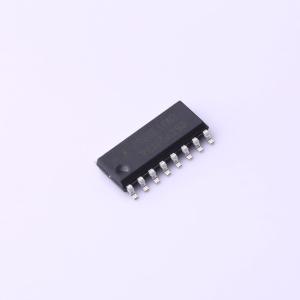

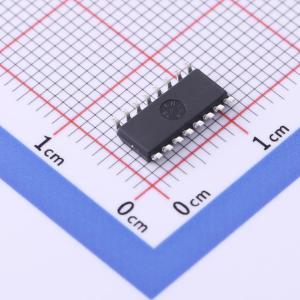

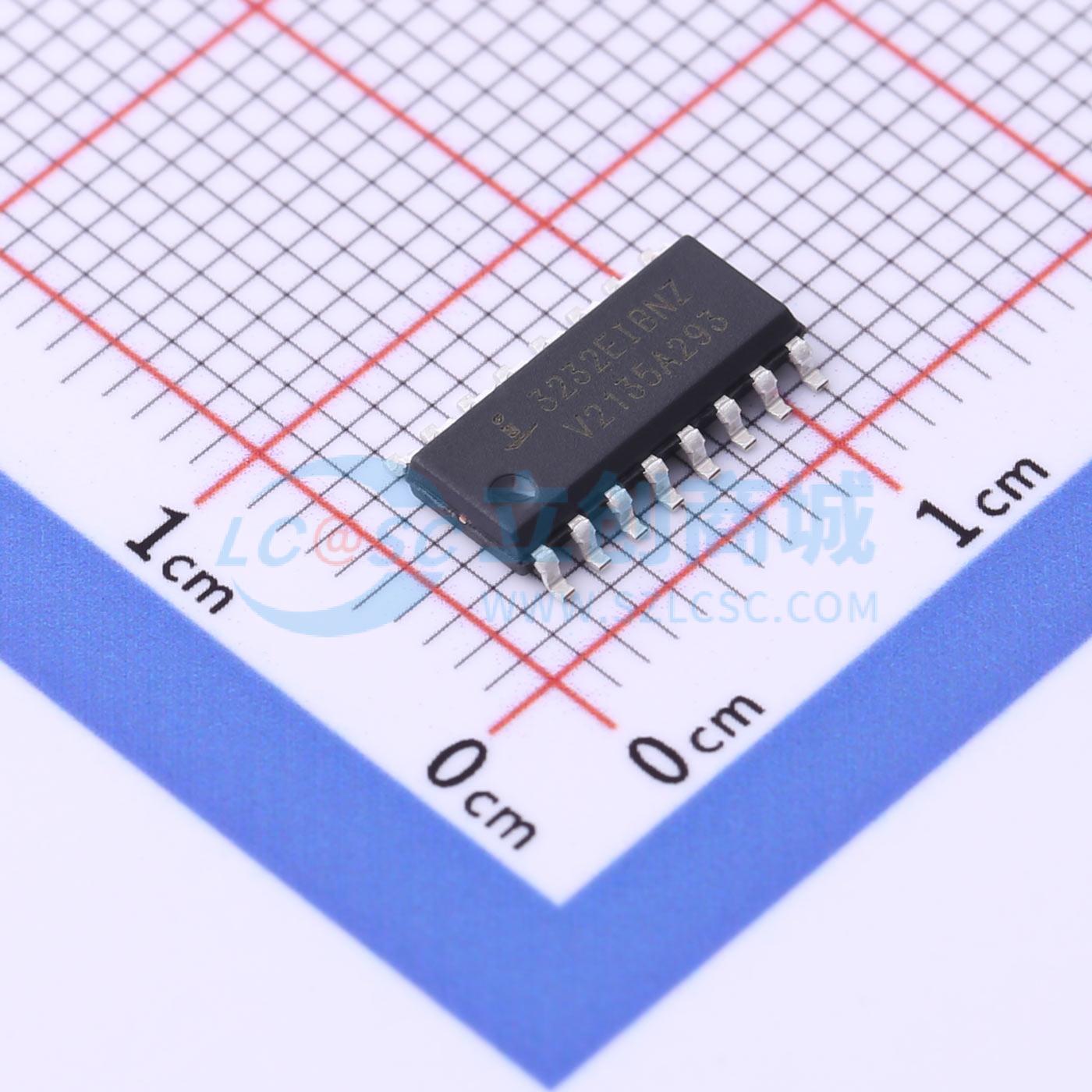

温馨提醒：图片仅供参考，商品以实物为准

ICL3232EIBNZ-T

±15kVESD保护，+3V至+5.5V,1uA,250kbps,RS-232收发器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗、符合EIA/TIA-232和V.28/V.24标准的RS-232收发器。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ICL3232EIBNZ-T
商品编号: C382010
商品封装: SOIC-16
包装方式: 编带
商品毛重: 0.225克(g)

商品参数

商品概述

ICL3221E、ICL3222E、ICL3223E、ICL3232E、ICL3241E 和 ICL3243E 是工作电压为 3.0V 至 5.5V 的 RS - 232 发送器/接收器，即使在 VCC = 3.0V 时，也能满足 EIA/TIA - 232 和 V.28/V.24 规范。此外，它们在发送器输出和接收器输入（RS - 232 引脚）上提供 ±15kV 的 ESD 保护（IEC61000 - 4 - 2 气隙和人体模型）。目标应用包括笔记本电脑和平板电脑，在这些设备中，低工作功耗和更低的待机功耗至关重要。高效的片上电荷泵，结合手动和自动掉电功能（ICL3232E 除外），可将待机电源电流降至 1μA 的涓流。小尺寸封装和使用小容量、低阻值的电容器可节省电路板空间。在最坏负载条件下，可确保数据速率大于 250kbps。该系列产品与仅支持 3.3V 的系统、3.3V 和 5.0V 混合系统以及仅支持 5.0V 的系统完全兼容。 ICL324XE 是 3 驱动器、5 接收器设备，可提供适用于笔记本电脑或平板电脑的完整串行端口。这两款设备还包括用于“唤醒”功能的同相始终激活接收器。 ICL3221E、ICL3223E 和 ICL3243E 具有自动掉电功能，可关闭片上电源和驱动器电路。当连接的外围设备关闭或 RS - 232 电缆被移除时，设备会自动掉电，从而在不改变硬件或操作系统的情况下自动节省系统电源。当任何接收器输入施加有效的 RS - 232 电压时，这些设备会再次上电。

商品特性

RS - 232 I/O 引脚的 ESD 保护可达 ±15kV（IEC61000）
可直接替代 MAX3221E、MAX3222E、MAX3223E、MAX3232E、MAX3241E、MAX3243E 和 SP3243E
ICL3221E 是 5V MAX221E 的低功耗、引脚兼容升级版
ICL3222E 是 5V MAX242E 和 SP312E 的低功耗、引脚兼容升级版
ICL3232E 是 HIN232E、ICL232 及引脚兼容竞争设备的低功耗升级版
VCC = 2.7V 时与 RS - 232 兼容
在 3V 时满足 EIA/TIA - 232 和 V.28/V.24 规范
无闭锁现象
在 VCC = 3.3V 时，片上电压转换器仅需四个外部 0.1μF 电容器
具备手动和自动掉电功能
确保鼠标驱动能力（仅 ICL324xE）
接收器迟滞特性可提高抗噪能力
确保最小数据速率为 250kbps
宽电源电压范围：单 +3V 至 +5.5V
掉电状态下的低电源电流：1μA
无铅（符合 RoHS 标准）

应用领域

任何需要 RS - 232 通信端口的系统
电池供电、手持和便携式设备
笔记本电脑和平板电脑
调制解调器、打印机和其他外围设备
数码相机
蜂窝/移动电话

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	RS232芯片
	类型	收发器
	驱动器数	2
	接收器数	2
	数据速率	250Kbps

	属性	参数值
	工作电压	3V~5.5V
	静电保护	±15kV
	有无电荷泵	有
	工作温度	-40℃~+85℃
