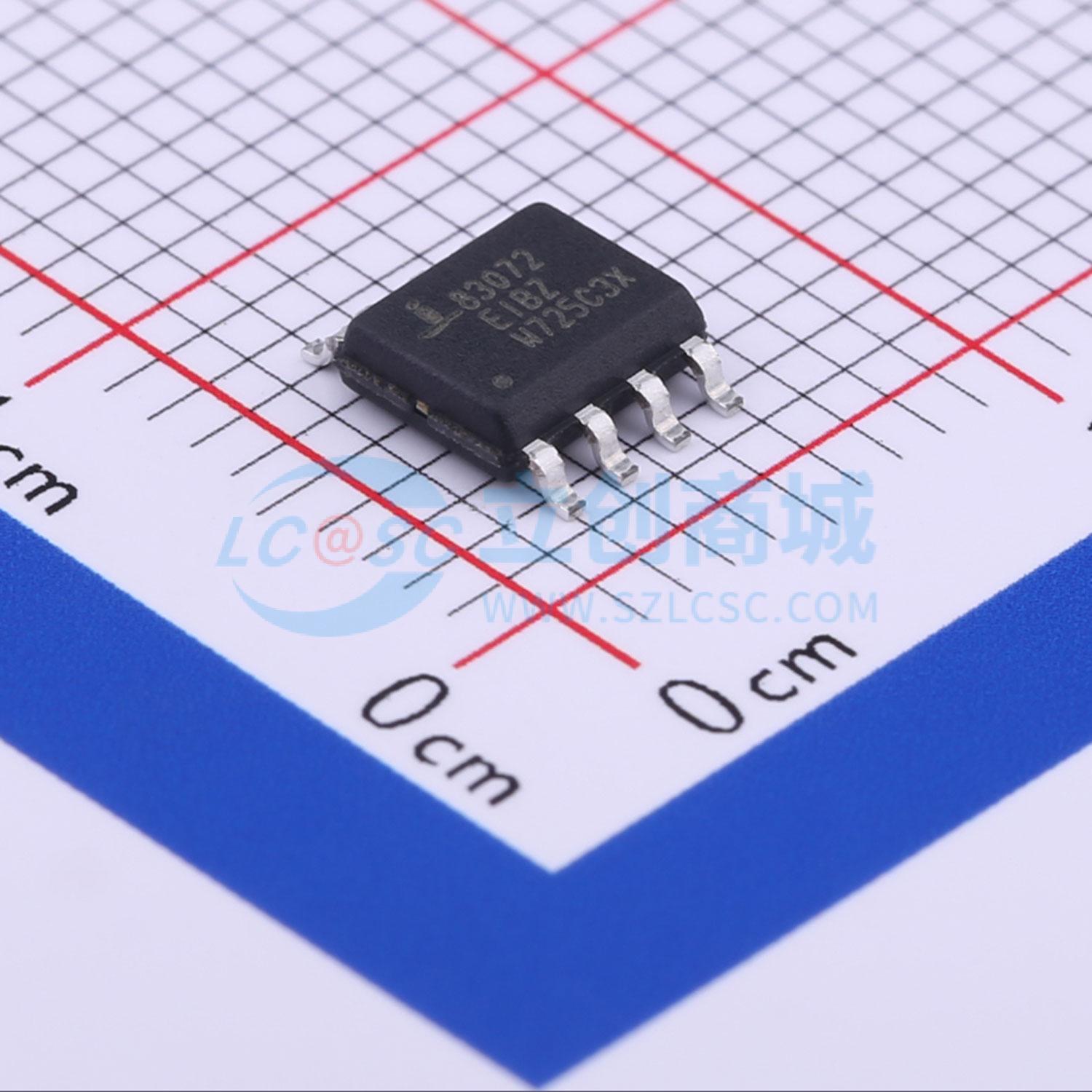

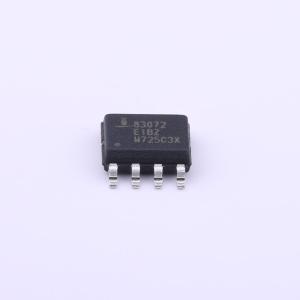

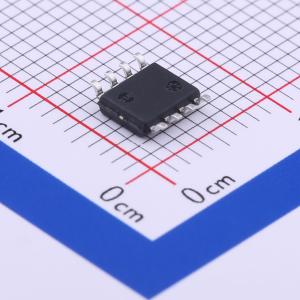

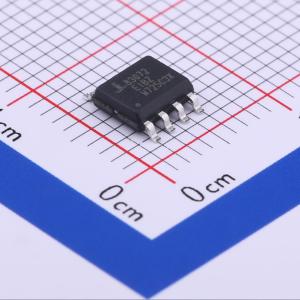

温馨提醒：图片仅供参考，商品以实物为准
ISL83072EIBZA-T
±15kV ESD保护，3.3V，全故障安全，低功耗，高速或斜率限制，有限制，RS-485/RS-422收发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Intersil ISL8307XE系列是BiCMOS 3.3V供电的单通道收发器，符合RS-485和RS-422标准。这些设备具有非常低的总线电流（+125mA/-100mA），因此它们在RS-485总线上呈现真正的“1/8单位负载”。这允许网络上最多有256个收发器。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL83072EIBZA-T
- 商品编号
- C382021
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.106克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RS-485/RS-422芯片 | |
| 类型 | 收发器 | |
| 驱动器数 | 1 | |
| 接收器数 | 1 | |
| 工作电压 | 3V~3.6V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 250Kbps | |
| 节点数 | 256 | |
| 静电保护 | ±15kV | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流 | 510uA |
商品概述
Intersil ISL8307XE 是由BiCMOS工艺制造的3.3V供电单收发器，符合RS-485和RS-422标准的平衡通信要求。这些设备具有非常低的总线电流（+125mA/-100mA），因此它们对RS-485总线呈现真正的“1/8单位负载”。这允许在不违反RS-485规范的最大32单位负载限制的情况下，在网络上连接多达256个收发器，且无需使用中继器。例如，在远程公用事业仪表读取系统中，各个仪表的读数通过RS-485网络路由到集中器，这样高允许节点数减少了所需的中继器数量。
接收器输入采用“全故障保护”设计，确保当Rx输入处于浮空、短路或已端接但未驱动时，Rx输出为逻辑高电平。
热插拔电路确保在电源稳定期间Tx和Rx输出保持高阻态。
ISL83070E至ISL83075E型号使用了斜率受限的驱动器，可以减少电磁干扰，并最小化由于传输线端接不当或多点应用中的未端接分支引起的反射。斜率受限版本还包括接收器输入滤波，以增强在慢速输入信号存在时的抗噪性能。
ISL83070E、ISL83071E、ISL83073E、ISL83076E、ISL83077E型号适用于全双工（独立的Rx输入和Tx输出引脚）应用。半双工版本将Rx输入和Tx输出复用，以便在8引脚封装中实现带有输出禁用功能的收发器。
应用领域
- 自动化公用事业计量读取系统
- 高节点计数系统
- 现场总线网络
- 安防摄像头网络
- 建筑环境控制/照明系统
- 工业/过程控制系统
