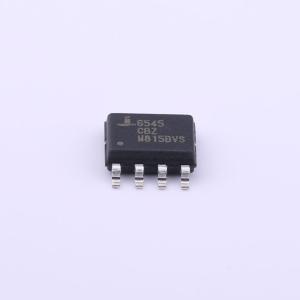

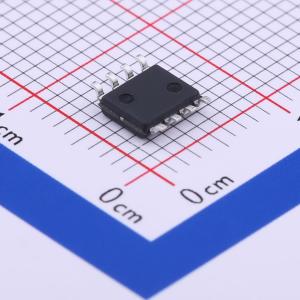

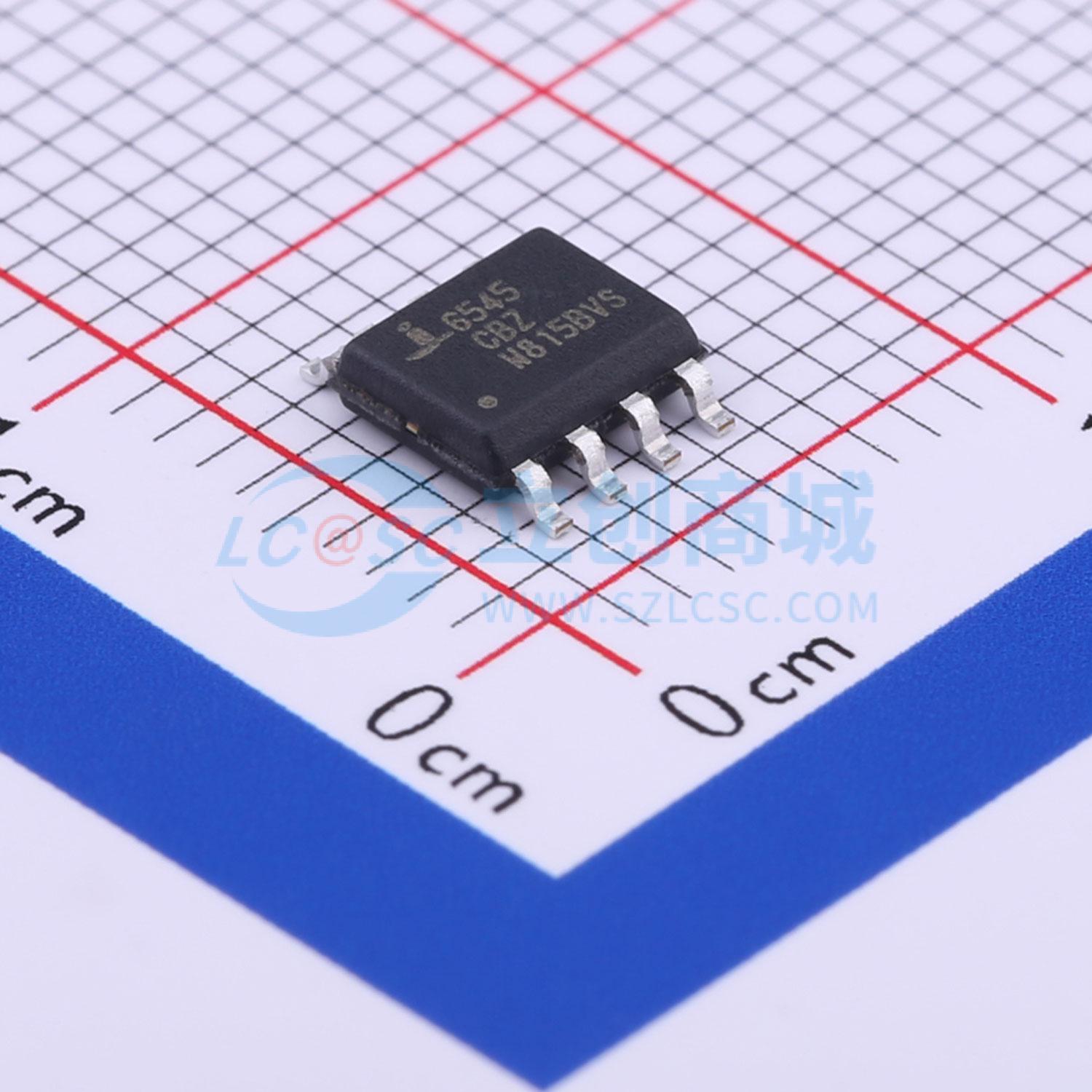

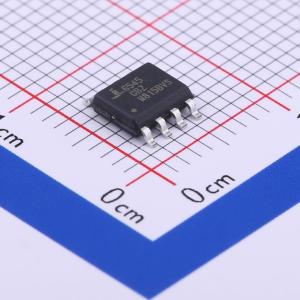

ISL6545CBZ-T
5V或12V单路同步降压控制器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ISL6545是一款5V或12V单路同步降压控制器,适用于驱动N通道MOSFET。它支持1.0V至12V的输入电压范围,输出电压范围为-0.6V至Vin。该控制器具有内部栅极驱动器,可使用5V至12V的电源供电,具有固定的300kHz开关频率。
- 品牌名称
- RENESAS(瑞萨)/IDT
- 商品型号
- ISL6545CBZ-T
- 商品编号
- C382017
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.104克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 1V~12V | |
| 输出电压 | - | |
| 输出电流 | - | |
| 开关频率 | 300kHz | |
| 工作温度 | 0℃~+70℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 21.5uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
ISL6545、ISL6545A能轻松为同步降压拓扑中驱动N沟道MOSFET的DC/DC降压转换器实现完整的控制和保护方案。由于它能在5V或12V电源下工作，因此这一款IC可用于系统内的各种应用。ISL6545、ISL6545A（以下除非必要，简称为“ISL6545x”）将控制、栅极驱动器、输出调节、监测和保护功能集成到单个8引脚SOIC或10引脚DFN封装中。 ISL6545x提供单反馈环路、具有快速瞬态响应的电压模式控制。输出电压可精确调节至低至0.6V，在温度和线电压变化时的最大容差为±1.0%。可选的固定频率振荡器（ISL6545为300kHz；ISL6545A为600kHz）降低了设计复杂度，同时平衡了典型应用的成本和效率。 误差放大器具有20MHz的增益带宽积和9V/μs的压摆率，可实现高转换器带宽，以实现快速瞬态性能。由此产生的PWM占空比范围为0%至100%。 通过监测下MOSFET的rDS(ON)来适当地抑制PWM操作，从而提供过流保护。这种方法通过消除对电流检测电阻的需求，简化了实现过程并提高了效率。
商品特性
- 由+5V或+12V电源电压（用于偏置）供电
- 1.0V至12V的VIN输入范围（在有一定限制的情况下最高可达20V；见输入电压注意事项）
- 0.6V至VIN的输出范围
- 集成栅极驱动器使用VCC（5V至12V）
- 0.6V内部参考电压；±1.0%容差
- 简单的单环路控制设计
- 电压模式PWM控制
- 驱动N沟道MOSFET
- 传统双边缘调制器
- 快速瞬态响应
- 高带宽误差放大器
- 完整的0%至100%占空比
- 无损、可编程过流保护
- 使用下MOSFET的rDS(ON)
- 采用8引脚SOIC或10引脚DFN封装，转换器尺寸小
- 300kHz或600kHz固定频率振荡器
- 固定内部软启动，可用于预偏置负载
- 集成自举二极管
- COMP/SD引脚具有使能/关断功能
- 输出电流源和吸收能力
- 无铅（符合RoHS标准）
应用领域
- 微处理器或外设电源 - 个人电脑、嵌入式控制器、内存电源 - DSP和核心通信处理器电源
- 子系统电源 - PCI、AGP；显卡；数字电视 - SSTL - 2和DDR/DDR2/DDR3 SDRAM总线终端电源
- 电缆调制解调器、机顶盒和DSL调制解调器
- 工业电源；通用电源
- 5V或12V输入的DC/DC稳压器
- 低压分布式电源
