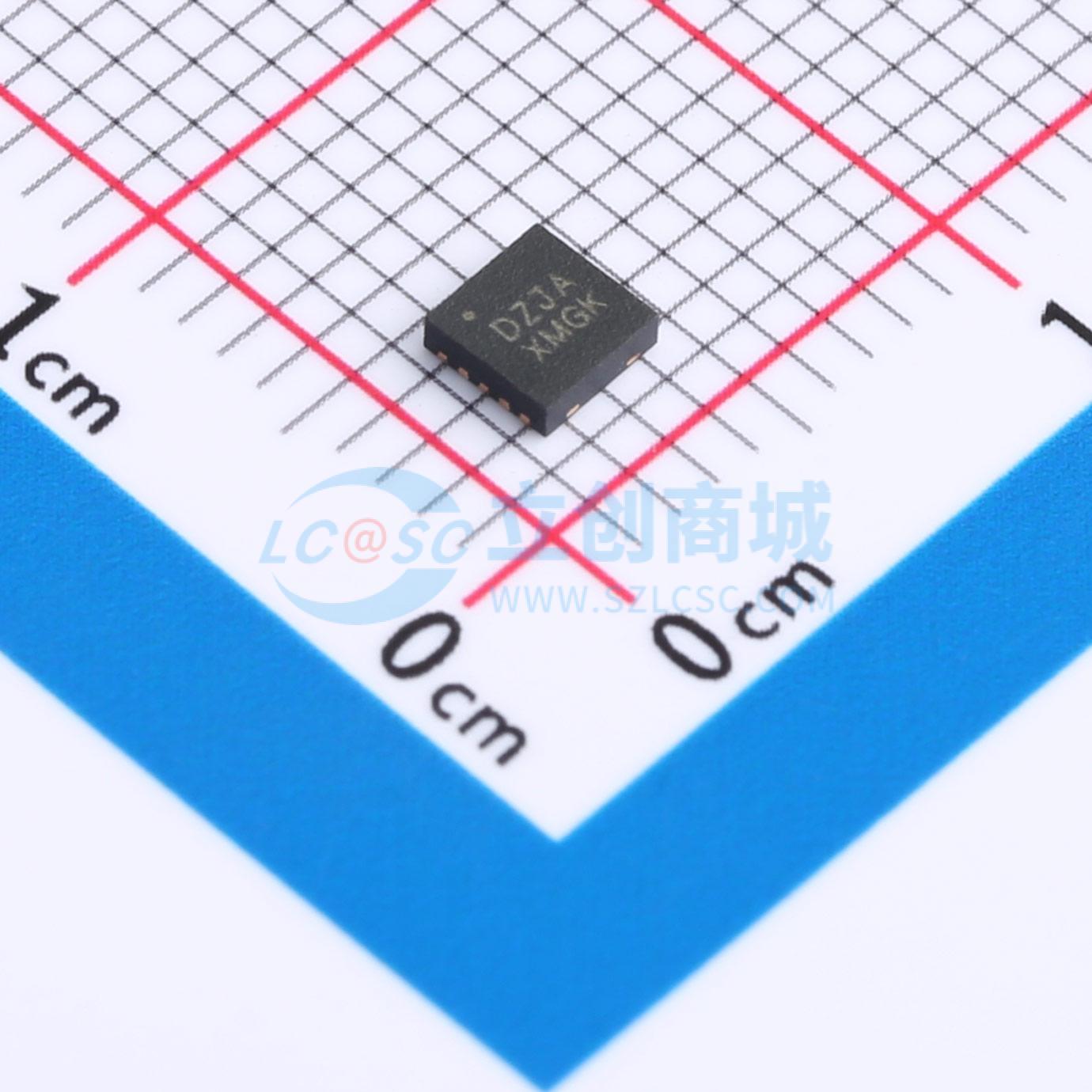

温馨提醒：图片仅供参考，商品以实物为准

ISL80102IRAJZ-TK

高性能2A和3A线性稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是低电压、高电流、单输出LDO，分别适用于2A和3A输出电流。这些LDO的输入电压为2.2V至6V，能够提供0.8V至5.5V的输出电压。软启动引脚上的外部电容可为浪涌电流小于电流限制的应用提供调节。使能功能允许器件进入低静态电流关断模式。采用亚微米BiCMOS工艺，可实现一流的模拟性能和整体价值。与双极型LDO相比，这些CMOS（LDO）在负载下的静态电流显著降低，因此效率更高，并允许使用更小封装尺寸的封装。适度牺牲了静态电流，以实现一流的快速负载瞬态响应，从而降低此类LDO的总交流稳压带宽。
品牌名称: RENESAS(瑞萨)/IDT
商品型号: ISL80102IRAJZ-TK
商品编号: C382019
商品封装: DFN-10(3x3)
包装方式: 编带
商品毛重: 0.055克(g)

商品参数

商品概述

ISL80102和ISL80103是低压、大电流、单输出低压差线性稳压器（LDO），输出电流分别为2A和3A。这些LDO的输入电压范围为2.2V至6V，能够提供0.8V至5.5V的输出电压。软启动引脚外接电容可为需要浪涌电流小于电流限制值的应用提供调节功能。使能特性可让器件进入低静态电流关断模式。该产品系列采用亚微米BiCMOS工艺，以提供一流的模拟性能和整体价值。与双极型LDO相比，这些CMOS LDO的静态电流随负载变化的幅度显著降低，因此效率更高，且可采用更小封装尺寸。为实现一流的快速负载瞬态响应，静态电流略有牺牲，从而使此类LDO的总交流稳压带宽更低。

商品特性

搭配陶瓷电容时稳定
输出电流额定值为2A和3A
输入电压范围为2.2V至6V
在输入电压、负载变化以及结温TJ = -40°C至+125°C范围内，精度保证为±1.8%
3A电流下（ISL80103）的压差电压极低，仅为120mV
瞬态响应非常快
电源抑制比（PSRR）出色，达62dB
输出噪声为49μVRMS
具有电源正常输出信号
浪涌电流限制可调
具备短路和过温保护功能
采用10引脚DFN封装

应用领域

服务器
电信和网络
医疗设备
仪器仪表系统
路由器和交换机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	可调
	工作电压	6V
	输出电压	800mV~5.5V
	输出电流	2A
	电源纹波抑制比(PSRR)	62dB@(120Hz)
	压差	125mV@(2A)

	属性	参数值
	静态电流(Iq)	400nA
	噪声	49uVrms
	特性	PG脚；过热保护；短路保护
	工作温度	-40℃~+125℃@(Tj)
	输出极性	正极
	输出通道数	1
