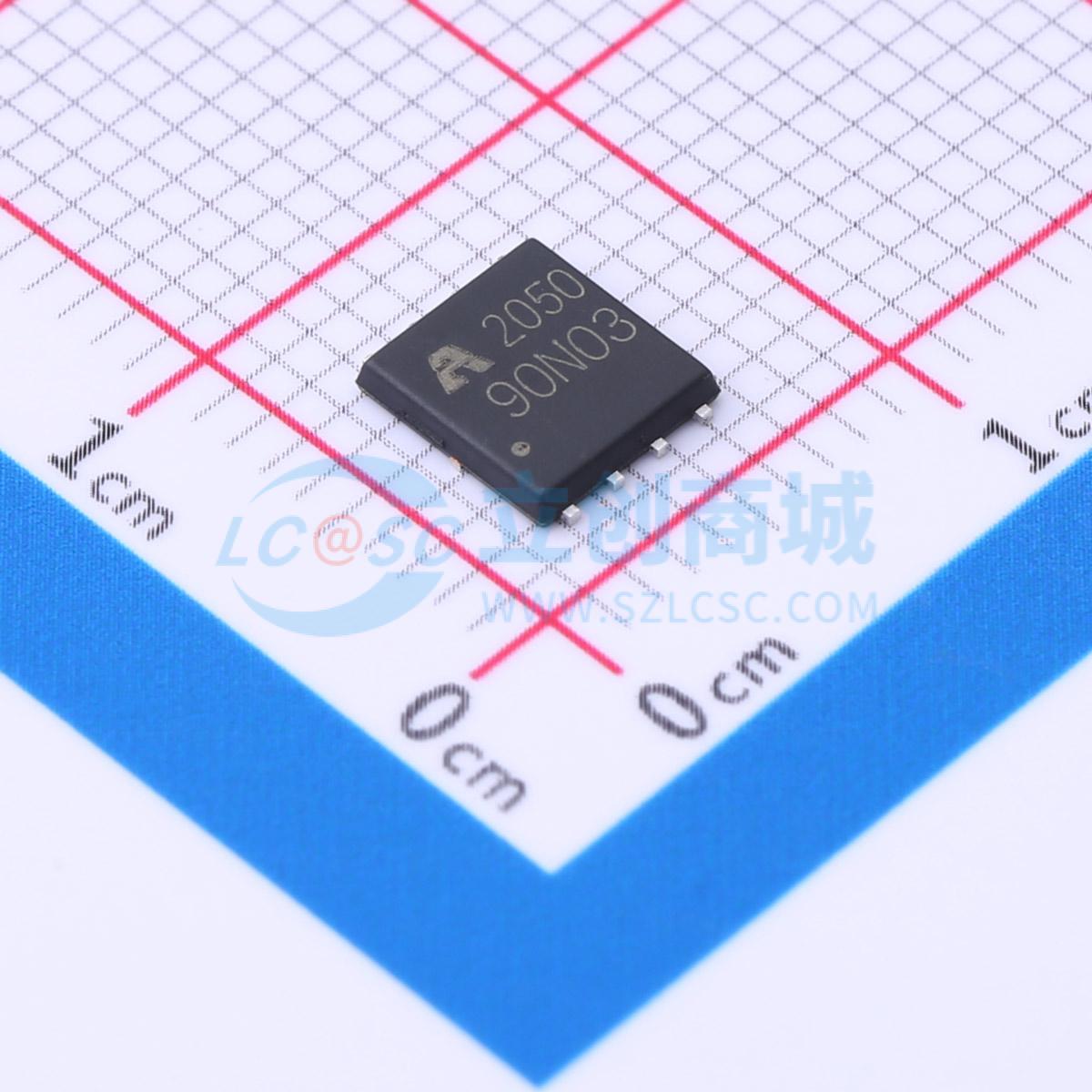

温馨提醒：图片仅供参考，商品以实物为准
AP90N03GD
2个N沟道 耐压:30V 电流:80A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：30V, 80A。 RDS(ON) < 5.8mΩ @ VGS = 10V，典型值为5.2mΩ。 RDS(ON) < 9.5mΩ @ VGS = 4.5V。 先进的沟槽技术。 获得无铅产品认证。 出色的RDS(ON)和低栅极电荷。应用：PWM应用。 负载开关
- 品牌名称
- ALLPOWER(铨力)
- 商品型号
- AP90N03GD
- 商品编号
- C3013877
- 商品封装
- PDFN-8(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 80A | |
| 导通电阻(RDS(on)) | 9.5mΩ@4.5V | |
| 耗散功率(Pd) | 90W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V@250uA | |
| 栅极电荷量(Qg) | 42nC@10V | |
| 输入电容(Ciss) | 1.95nF@15V | |
| 反向传输电容(Crss) | 240pF@15V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 |
商品概述
- SGT MOSFET技术
- 4.5V栅源电压（VGS）下具有低导通电阻RDS(ON)
- 低栅极电荷
- 高电流承载能力
- 符合RoHS标准且无卤
应用领域
- 通用DC/DC转换器-笔记本电脑和服务器的VRM核心电压(Vcore)-负载开关和电池电源管理-电机驱动桥接开关
