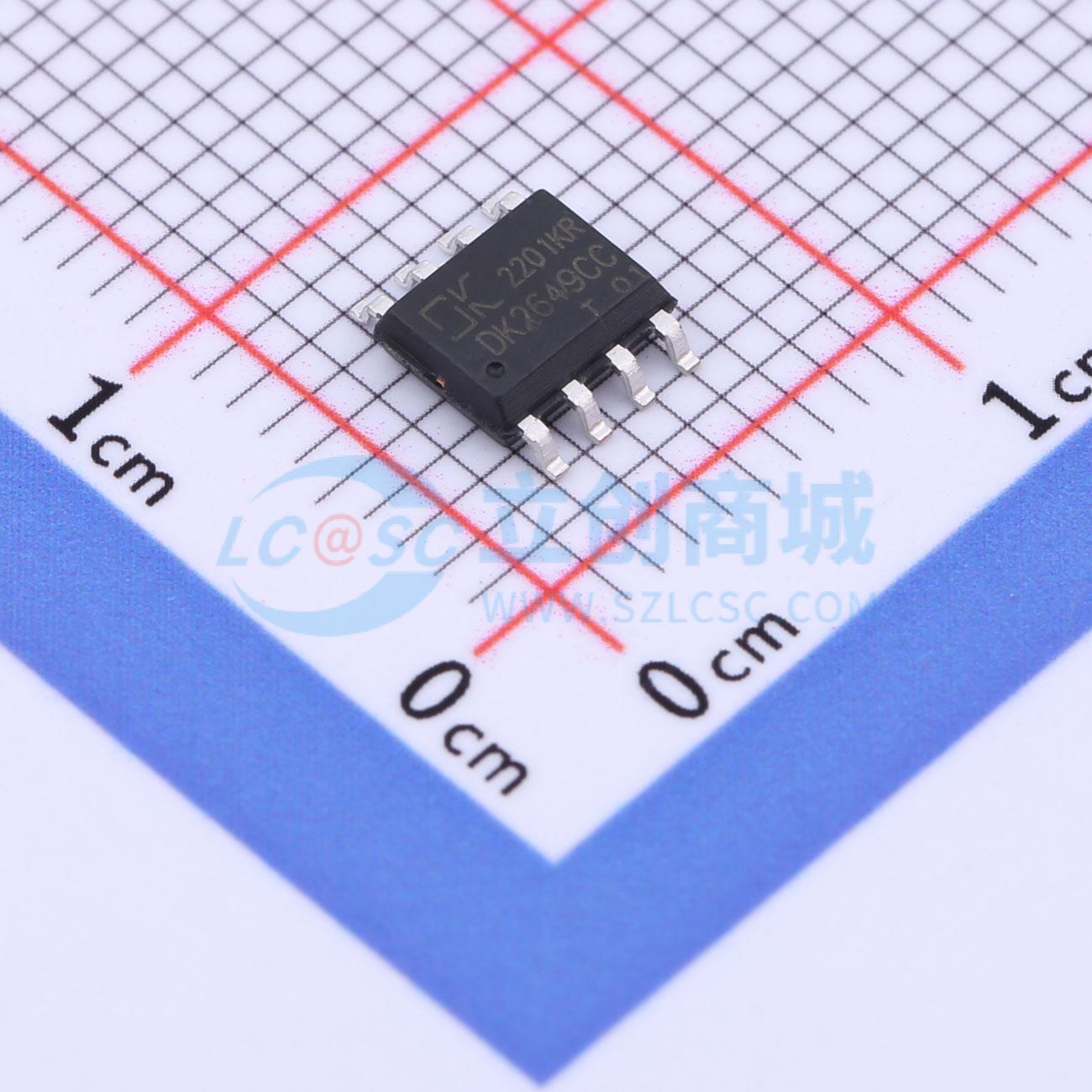

温馨提醒：图片仅供参考，商品以实物为准
DK2649CC
22W 高性能交直流转换芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- DK2649CC是一颗高性能、低功耗PWM控制芯片，内置650V高压功率MOSFET，适用于22W以内的电源方案。在PWM模式下芯片开关频率固定，这个频率是由芯片内部设定。在空载或轻载下，芯片工作在绿色模式，以此来减小开关损耗，提高整机的工作效率。
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK2649CC
- 商品编号
- C3013892
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9V~34V | |
| 开关频率 | 60kHz~70kHz | |
| 最大占空比 | 70% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 特性 | 过热保护(OTP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP)；软启动 | |
| 工作温度 | -25℃~+125℃ | |
| 反馈方式 | 副边反馈 |
商品概述
DK2649CC是一颗高性能、低功耗PWM控制芯片，内置650V高压功率MOSFET，适用于22W以内的电源方案。在PWM模式下芯片开关频率固定，这个频率是由芯片内部设定。在空载或轻载下，芯片工作在绿色模式，以此来减小开关损耗，提高整机的工作效率。DK2649CC的跳频频率设置在25KHz，工作时可以有效避免音频噪音。芯片内部集成图腾柱驱动结构可以有效改善系统的EMI特性和开关的软启动控制。
DK2649CC是一款高性能、低功耗开关电源控制芯片，适用于22W以内的电源方案。内置跳频、抖频等功能，可以有效减小待机功耗，改善系统的EMI性能，满足欧盟六级能效标准。
商品特性
- 全电压输入85Vₐₙ₋₂₆₅Vₐₙ
- 内置650V高压功率管
- 软启动技术
- 抖频功能，改善EMI性能
- 跳频模式，改善轻载效率，减小待机功耗，空载待机功耗小于75mW @230Vₐₙ，内置斜坡补偿
- 低启动电流，低工作电流
- 内置前沿消隐(LEB)功能
- 过载保护（OLP）、逐周期限流保护（OCP）、VDD过压保护（VDD OVP）、欠压保护（UVLO）、VDD电压箝位、过温保护（OTP）
- 4KV防静电ESD测试
应用领域
- 充电器、PD快充
- PDA、数码相机、摄像机电源适配器
- 机顶盒电源
- 开放框架式开关电源
- 个人电脑辅助电源
