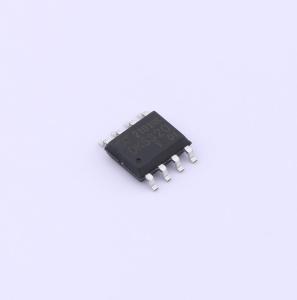

DK5320

超低功耗非隔离降压型AC-DC 恒压转化芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DK5320是一颗超低功耗非隔离降压型AC-DC恒压转化芯片，内置650V高压功率MOSFET，适用于85VAC~265VAC全电压范围。采用多种控制模式相结合的电压电流控制技术，实现优异的恒压特性的同时省略外部多余电容，极大的节约了系统成本和体积；轻载环境下的BURST模式可以有效减小开关损耗，提高整机工作效率，同时优化系统轻载噪声。 DK5320是一款高性能、低功耗开关电源控制芯片，适用于1.5W以内的电源方案。
品牌名称: DK(东科半导体)
商品型号: DK5320
商品编号: C3013894
商品封装: SOP-8
包装方式: 编带
商品毛重: 0.11克(g)

商品参数

商品概述

DK5320是一颗超低功耗非隔离降压型AC-DC恒压转化芯片，内置650V高压功率MOSFET，适用于85VAC~265VAC全电压范围。采用多种控制模式相结合的电压电流控制技术，实现优异的恒压特性的同时省略外部多余电容，极大的节约了系统成本和体积；轻载环境下的BURST模式可以有效减小开关损耗，提高整机工作效率，同时优化系统轻载噪声。

DK5320是一款高性能、低功耗开关电源控制芯片，适用于1.5W以内的电源方案。内置跳频、抖频等功能，可以有效减小待机功耗，内置集成650V功率开关和输出电压采样电阻，只需极少的外围组件就可以达到优异的恒压特性。

商品特性

低待机功耗小于75mW @230VAC
固定5V输出
内置650V高压功率管
优异的动态响应软启动技术
抖频功能，改善EMI性能
跳频模式，改善轻载效率，优化噪声输出电压精度±5%
低启动电流，低工作电流
内置前沿消隐(LEB)功能
内置多种保护功能：过载保护、短路保护、逐周期限流和过温保护。

应用领域

辅助电源
其他应用

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	是否隔离	非隔离
	开关频率	30kHz~40kHz
	晶体管耐压	700V

	属性	参数值
	拓扑结构	降压式
	特性	过热保护(OTP)；欠压保护(UVP)；过流保护(OCP)；软启动
	工作模式	CCM；DCM
	输出电压	5V
