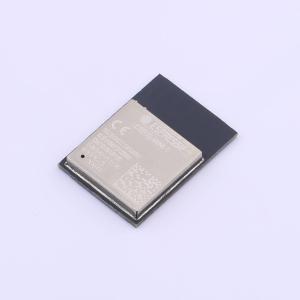

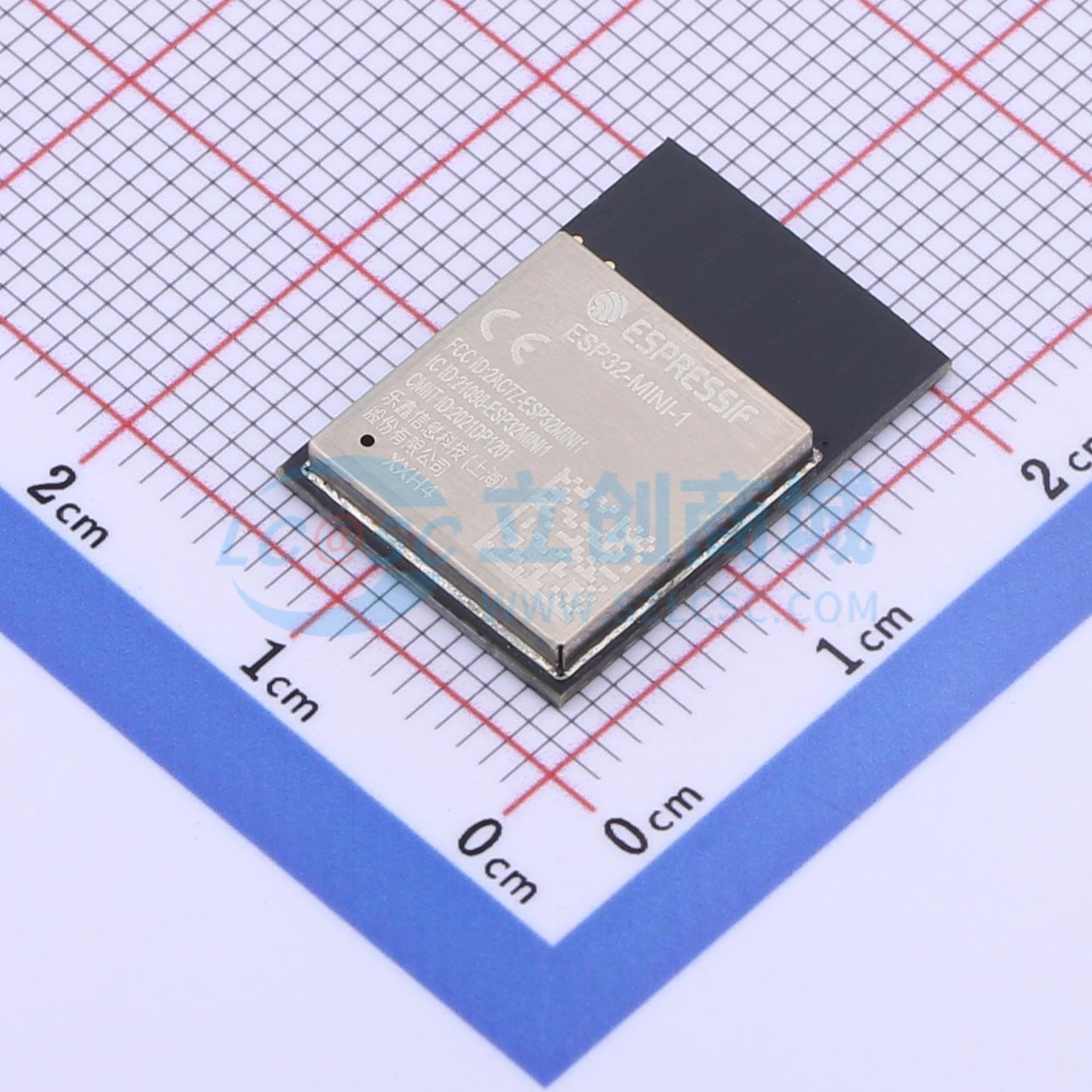

ESP32-MINI-1-H4

不带固件命名更改，4MB即H4，为尾缀，模组丝印更改为H4，H为高温105°C，软硬件无更改 2.4GHz Wi-Fi+蓝牙+低功耗蓝牙模组

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 命名更改，4MB即H4，为尾缀，模组丝印更改为H4，H为高温105°C，软硬件无更改
品牌名称: ESPRESSIF(乐鑫)
商品型号: ESP32-MINI-1-H4
商品编号: C3013933
商品封装: SMD-55P
包装方式: 编带
商品毛重: 1.58克(g)

商品参数

商品概述

ESP32-MINI-1和ESP32-MINI-1U是通用型Wi-Fi + 蓝牙 + 低功耗蓝牙MCU模组，功能强大，具有丰富的外设接口，适用于各类物联网应用场景，如智能家居、消费电子、工业控制等。两款模组集成度极高、尺寸小，尤其适合球泡灯、开关、插座等体积空间小的应用。ESP32-MINI-1采用PCB板载天线，ESP32-MINI-1U采用连接器连接外部天线。两款模组均有85°C版和105°C版两种变型，仅工作环境温度不同。ESP32-U4WDH芯片配置4MB嵌入式flash，属于ESP32系列芯片，搭载Xtens 32位双核处理器，支持高达240MHz的时钟频率。用户可以关闭CPU的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。ESP32系列芯片集成了丰富的外设，包括电容式触摸传感器、SD卡接口、以太网接口、高速SPI、UART、I2S和I2C等。

商品特性

内置ESP32-U4WDH芯片，Xtensa双核32位LX6微处理器，支持高达240MHz的时钟频率
448KB ROM
520KB SRAM
16KB RTC SRAM
4MB SPI flash
具备SD卡、UART、SPI、SDIO、I2C、LED PWM、电机PWM、I2S、脉冲计数器、GPIO、电容式触摸传感器、ADC、DAC、以太网接口、TWA（兼容ISO11898-1，即CAN规范2.0）等外设
集成40MHz晶振
Wi-Fi支持802.11b/g/n，802.11n数据速率高达150Mbps，支持A-MPDU和A-MSDU聚合，支持0.4μs保护间隔，工作信道中心频率范围为2412~2484MHz
ESP32-MINI-1采用板载PCB天线，ESP32-MINI-1U通过连接器连接外部天线
工作电压/供电电压为3.0~3.6V，85°C版模组工作环境温度为-40~85°C，105°C版模组工作环境温度为-40~105°C
支持蓝牙v4.2 BR/EDR和低功耗蓝牙标准，包括Class-1、class-2和class-3发射器，AFH、CVSD和SBC
RF认证见证书，环保认证为REACH/PHHS
可靠性测试包括HTOL/HTSL/uHAST/TCT/ESD

应用领域

通用低功耗IoT传感器集线器
通用低功耗IoT数据记录器
摄像头视频流传输
家庭自动化
工业自动化

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	WiFi模块
	核心芯片	ESP32-U4WDH芯片
	支持协议	Bluetooth4.2
	接口类型	SDIO；I2S；UART；I2C；SPI
	频率	2.4GHz
	天线形式	板载PCB天线
	发射功率	13dBm

	属性	参数值
	工作电压	2.3V~3.6V
	接收电流	95mA
	发送电流	240mA
	接收灵敏度	-98dBm
	工作温度	-40℃~+125℃
	功能特性	集成蓝牙功能；mesh组网
