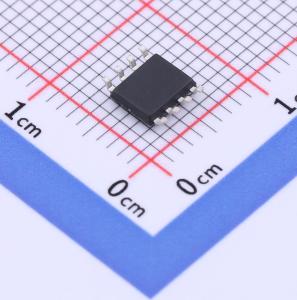

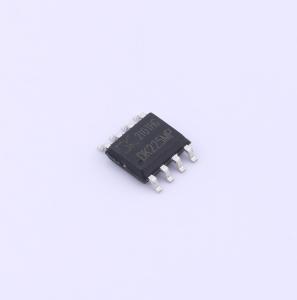

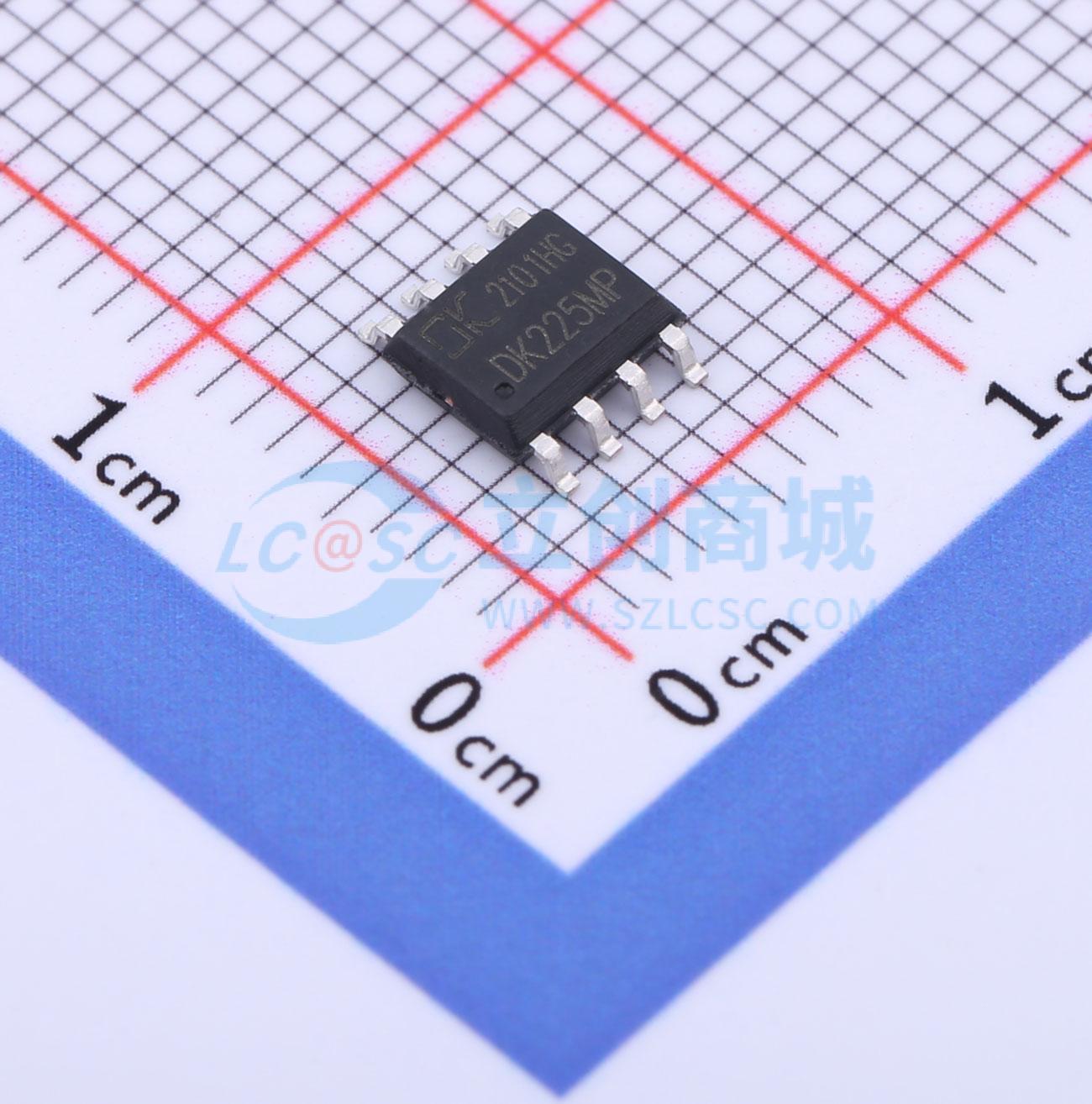

DK225M
22W高性能交直流转换芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- DK225MP 是一颗高性能、低功耗 PWM 控制芯片，内置 650V 高压功率 MOSFET，适用于 22W 以内的电源方案。在 PWM 模式下芯片开关频率固定，这个频率是由芯片内部设定。在空载或轻载下，芯片工作在绿色模式，以此来减小开关损耗，提高整机的工作效率。DK225MP 的跳频频率设置在 25KHz，工作时可以有效避免音频噪音。芯片内部集成图腾柱驱动结构可以有效改善系统的 EMI 特性和开关的软启动控制。
- 品牌名称
- DK(东科半导体)
- 商品型号
- DK225M
- 商品编号
- C3013890
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 隔离 | |
| 工作电压 | 9.5V~36.5V | |
| 开关频率 | 65kHz | |
| 输出电流 | - | |
| 耗散功率(Pd) | - | |
| 最大占空比 | 75% |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 650V | |
| 拓扑结构 | 反激式 | |
| 功能特性 | 欠压保护(UVP)；过热保护(OTP)；过压保护(OVP)；过载保护(OLP)；过流保护(OCP) | |
| 工作温度 | -25℃~+125℃ | |
| 工作模式 | PWM 调制 | |
| 输出电压 | - | |
| 反馈方式 | 副边反馈 |
商品概述
DK225MP是一颗高性能、低功耗PWM控制芯片，内置650V高压功率MOSFET，适用于22W以内的电源方案。在PWM模式下芯片开关频率固定，由芯片内部设定。空载或轻载时，芯片工作在绿色模式，可减小开关损耗，提高整机工作效率。其跳频频率设置在25KHz，工作时可有效避免音频噪音。芯片内部集成图腾柱驱动结构，可有效改善系统的EMI特性和开关的软启动控制。此外，它还具备极低的启动电流，内置高压启动电路，工作电流典型值在0.83mA左右，在特有的跳频模式控制模式下可提高整体效率。内置2mS软启动电路、抖频功能、跳频功能等，能有效减小待机功耗，改善系统的EMI性能，满足欧盟六级能效标准。同时，它采用电流模式PWM和变频PFM控制方式，提供逐周期限流保护，具备斜坡补偿、功率管驱动等功能，还有完善的保护功能，包括逐周期限流保护、过载保护、过温保护、VDD过压保护、欠压保护以及输出肖特基异常保护等。
商品特性
- 全电压输入85VAC - 265VAC
- 内置650V高压功率管
- 软启动技术
- 抖频功能，改善EMI性能
- 跳频模式，改善轻载效率，减小待机功耗
- 空载待机功耗小于75mW @ 230VAC
- 内置斜坡补偿
- 低启动电流，低工作电流
- 内置前沿消隐(LED)功能
- 过载保护（OLP）、逐周期限流保护（OCP）、VDD过压保护（VDD OVP）、欠压保护（UVLO）、过温保护（OTP）
- 4KV防静电ESD测试
应用领域
- 充电器
- PD快充
- 电源适配器
- 机顶盒电源
- 开放框架式开关电源
