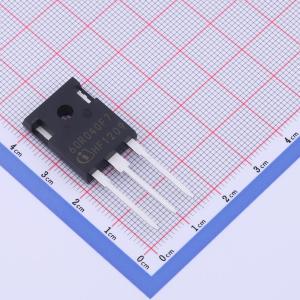

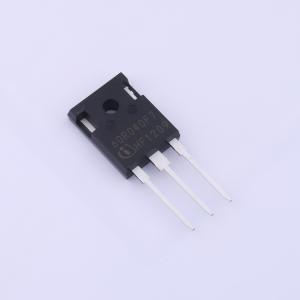

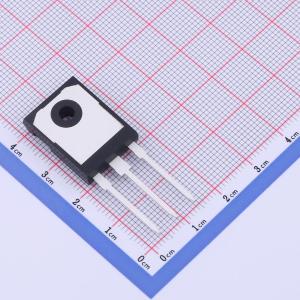

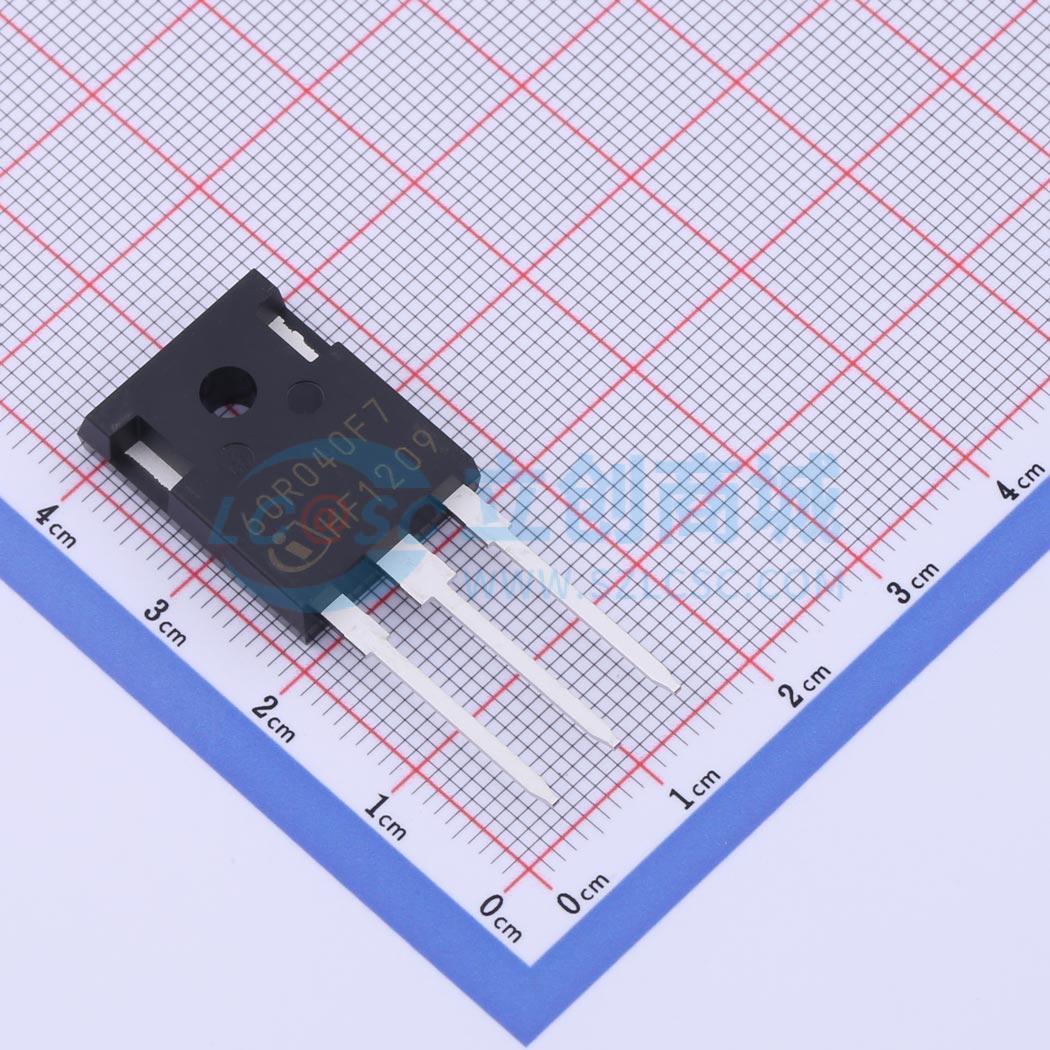

IPW60R040CFD7XKSA1
600V,电流:32A,耐压:650V
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IPW60R040CFD7XKSA1
- 商品编号
- C3013879
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.33克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 50A | |
| 导通电阻(RDS(on)) | 40mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 227W | |
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 109nC@10V | |
| 输入电容(Ciss) | 4.354nF | |
| 工作温度 | -55℃~+150℃ |
商品概述
WSF3013B是具有极高单元密度的高性能沟槽N沟道和P沟道MOSFET，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSF3013B符合RoHS和绿色产品要求，100%保证具有抗雪崩能力（EAS），并通过了全功能可靠性认证。
商品特性
-超快体二极管-低栅极电荷-同类最佳的反向恢复电荷(Qrr)-改善的MOSFET反向二极管dv/dt和diF/dt鲁棒性-最低的品质因数RDS(ON)*Qg和RDS(ON)*Eoss-SMD和THD封装中同类最佳的RDS(ON)
应用领域
- 软开关拓扑
- 移相全桥(ZVS)、LLC应用 – 服务器、电信、电动汽车充电
- 工业应用
