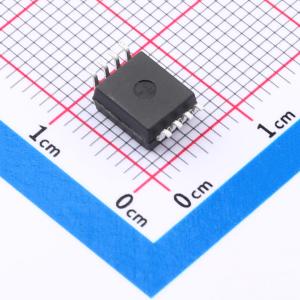

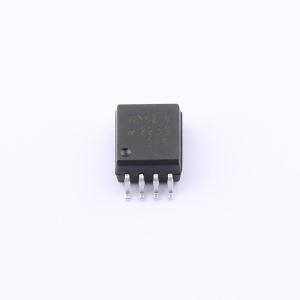

ACPL-H342-560E
2.5A输出电流IGBT栅极驱动光耦合器，带有源米勒钳位、轨到轨输出电压和欠压锁定功能，采用拉伸SO8封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 包含一个与带功率输出级的集成电路光耦合的AlGaAs LED。该光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和高峰值输出电流使其非常适合直接驱动额定值高达1200V/150A的IGBT。对于额定值更高的IGBT，可以使用该产品来驱动一个分立功率级，该功率级驱动IGBT栅极。在IEC/EN/DIN EN 60747-5-5标准中，其绝缘电压分别最高可达V_IOM = 891 Vpeak和1140 Vpeak。
- 品牌名称
- Broadcom(博通)
- 商品型号
- ACPL-H342-560E
- 商品编号
- C3010672
- 商品封装
- SO-8
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 15V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 40kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+105℃ | |
| 传播延迟 tpLH | 145ns |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpHL | 260ns | |
| 输入阈值电流(FH) | 16mA | |
| 输出电流 | 2.5A | |
| 耗散功率(Pd) | 550mW | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 16mA | |
| 功能特性 | 内置施密特触发器；欠压锁定 |
商品概述
ACPL - H342和ACPL - K342包含一个AlGaAs LED，该LED与带有功率输出级的集成电路进行光耦合。此光耦合器非常适合驱动电机控制逆变器应用中使用的功率IGBT和MOSFET。输出级的高工作电压范围可提供栅极控制设备所需的驱动电压。该光耦合器提供的电压和高峰值输出电流使其非常适合直接驱动额定值高达1200V / 150A的IGBT。对于额定值更高的IGBT，ACPL - H342和ACPL - K342可用于驱动一个分立功率级，该功率级再驱动IGBT栅极。在IEC/EN/DIN EN 60747 - 5 - 5标准中，ACPL - H342和ACPL - K342的最高绝缘电压分别为VIOM = 891V峰值和1140V峰值。
商品特性
- 最大峰值输出电流2.5A
- 最小峰值输出电流2.0A
- 内置有源米勒钳位
- 轨到轨输出电压
- 快速传播延迟以最小化死区时间
- tPHL < tPLH以提供抗交叉导通功能
- LED输入阈值电流迟滞
- 最大电源电流ICC = 2.5mA，允许使用自举电源
- 带迟滞的欠压锁定保护（UVLO）
- 在VCM = 1500V时，最小共模抑制比（CMR）为40kV/μs
- 宽工作VCC范围：15V至30V
- 工业温度范围：-40°C至105°C
- 安全认证：
- UL认证，3750/5000VRMS，持续1分钟
- CSA认证
- IEC/EN/DIN EN 60747 - 5 - 5，VIOM = 891 / 1140V峰值
应用领域
- IGBT/MOSFET栅极驱动
- 交流和无刷直流电机驱动
- 可再生能源逆变器
- 工业逆变器
- 开关电源
