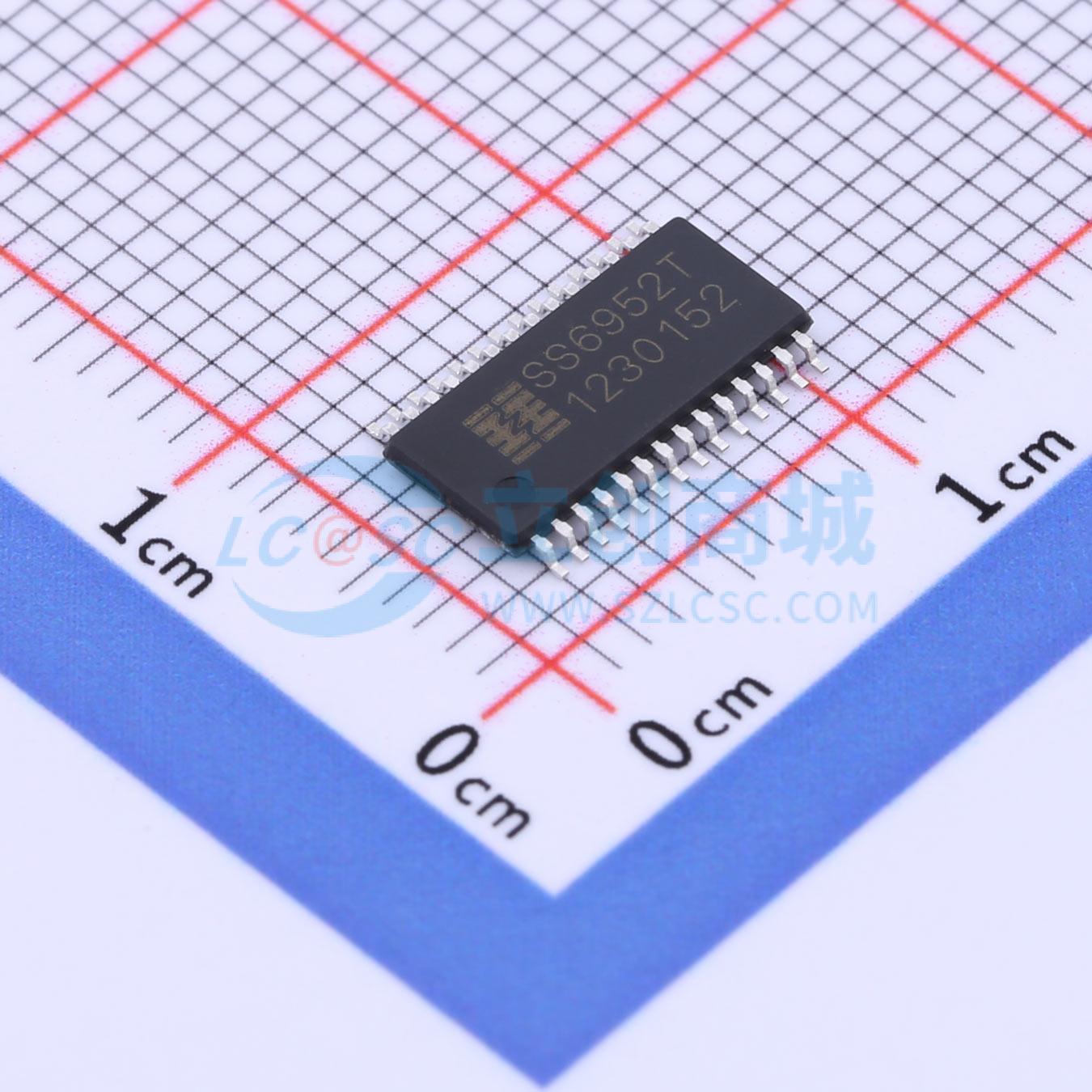

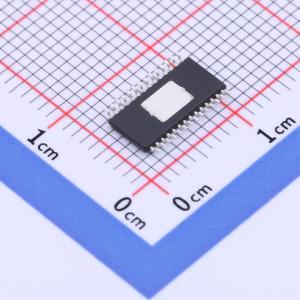

温馨提醒：图片仅供参考，商品以实物为准

SS6952T-ET-TP

7A 内置MOS全桥电机驱动芯片 50V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 单通道 H 桥电流控制电机驱动器：单个直流有刷电机；一个步进电机单相；固定频率下电流控制可选择：2 bits 电流控制，提供 4 个电流台阶。低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)：24V，Ta = 25°C时可实现 7.0A 最大驱动电流（在保证散热良好条件下）；24V，Ta= 25°C 时 RDS(HS+LS)为150mΩ（典型值 HS + LS）。最大供电耐压 50V。睡眠模式低电流。内置 3.3V 基准电压。带散热片的表面贴装封。保护特性：过流保护 (OCP)；热关断 (TSD)；欠压闭锁 (UVLO)；故障显示 Pin（nFAULT）。
品牌名称: LEADPOWER(率能)
商品型号: SS6952T-ET-TP
商品编号: C3010794
商品封装: ETSSOP-28
包装方式: 编带
商品毛重: 0.156克(g)

商品参数

商品概述

SS6952T为电机一体化应用提供一种大电流单通道集成电机驱动方案。有一路H桥驱动，可提供最大峰值电流7A，可驱动一个刷式直流电机，或者螺线管或者其它感性负载。功率输出模块由N型功率MOSFET组成H桥电路，包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可选择为快衰减，慢衰减和混合衰减。提供了一种低功耗睡眠模式来关断内部电路，以达到非常低的静态电流。这种睡眠模式通过设置nSLEEP引脚来实现。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚nFAULT引脚。提供一种带有裸露焊盘的eTSSOP28封装，能有效改善散热性能，且是无铅产品，引脚框架采用100%无锡电镀。 SS6952T是一个用于双极步进电机或有刷直流电机的集成电机驱动方案。内部集成了一个NMOS H桥、电流检测、调节电路，和详细的故障检测。一个简单的PWM接口可以方便地连接到外部数字控制器，并且使用最少接口资源。故障指示引脚（nFAULT）当设备进入故障状态时提供标志位。绕组电流控制允许外部控制器调整提供给电机的可调电流。电流调整是高度可配置的，以及根据应用程序的要求选择三种衰变模式：快、慢和混合衰减。两位电流电平控制允许在四种不同电流电平之间切换。当电机不工作时，采用低功耗的睡眠模式允许系统节省功耗。

商品特性

单通道H桥电流控制电机驱动器 – 单个直流有刷电机 – 一个步进电机单相 – PWM控制接口
固定频率下电流控制可选择 – 2 bits电流控制，提供4个电流台阶
低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET) – 24V，Ta = 25°C时可实现7.0A最大驱动电流（在保证散热良好条件下） – 24V，Ta = 25°C时Ros(HS + LS)为150mΩ（典型值HS + LS）
最大供电耐压50V
睡眠模式低电流
内置3.3V基准电压
带散热片的表面贴装封装
保护特性 – 过流保护 (OCP) – 热关断 (TSD) – 欠压闭锁 (UVLO) – 故障显示Pin（nFAULT）

应用领域

打印机
办公自动化设备
机器人工业缝纫机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	1
	峰值电流	7A

	属性	参数值
	导通电阻	150mΩ
	静态电流(Iq)	7uA
	工作温度	-40℃~+85℃
