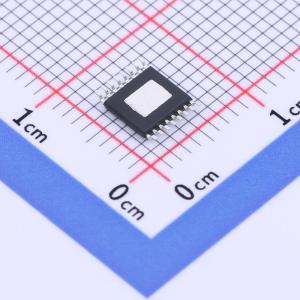

SS8833T-ET-TP
1.3A 内置MOS全桥电机驱动芯片 13V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 两个内部全桥驱动器。低静态电流：1.1mA。低睡眠电流: 1μA 。热关机和欠压锁定保护。过电流保护（OCP）。过温输出报警。低MOSFET导通电阻（HS:650mΩ；LS:350 mΩ）。
- 品牌名称
- LEADPOWER(率能)
- 商品型号
- SS8833T-ET-TP
- 商品编号
- C3010798
- 商品封装
- ETSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | - | |
| 电机驱动电压(Vm) | 2.7V~13V | |
| 输出电流 | 1A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1 | |
| 接口类型 | - | |
| 集成开关 | 是 | |
| 导通电阻 | 1Ω | |
| 工作温度 | -40℃~+85℃ |
商品概述
SS8833T是一种双桥电机驱动器，具有两个H桥驱动器，可驱动两个直流有刷电机、一个双极步进电机、电磁阀或其他电感负载。其工作电压为2.7V ~ 15V，每个通道的负载电流可达1.0A。每个H桥的输出驱动器块由P+N沟道功率MOSFET组成，配置为H桥以驱动电机绕组，且每个H桥包括调节或限制绕组电流的电路。内部安全功能包括使用外部限流电阻实现输出电流限制、欠压锁定、过电流保护（OCP）和过热保护关机，过温输出报警可用于指示热关机。SS8833T提供三种封装形式，客户可灵活选用。
商品特性
- 宽电源电压范围：2.7V ~ 15V
- 两个内部全桥驱动器
- 低静态电流：1.1mA
- 低睡眠电流：1μA
- 热关机和欠压锁定保护
- 过电流保护（OCP）
- 过温输出报警
- 低MOSFET导通电阻（HS:650mΩ；LS:350mΩ）
- 提供多种封装：
- ETSSOP16：5.0mm×6.4mm
- QFN4x4 - 16L：4.0mm×4.0mm
- QFN3x3 - 16L：3.0mm×3.0mm
应用领域
- POS打印机
- 视频安全摄像头
- 机器人技术
- 工业自动化
- 电池驱动的玩具
