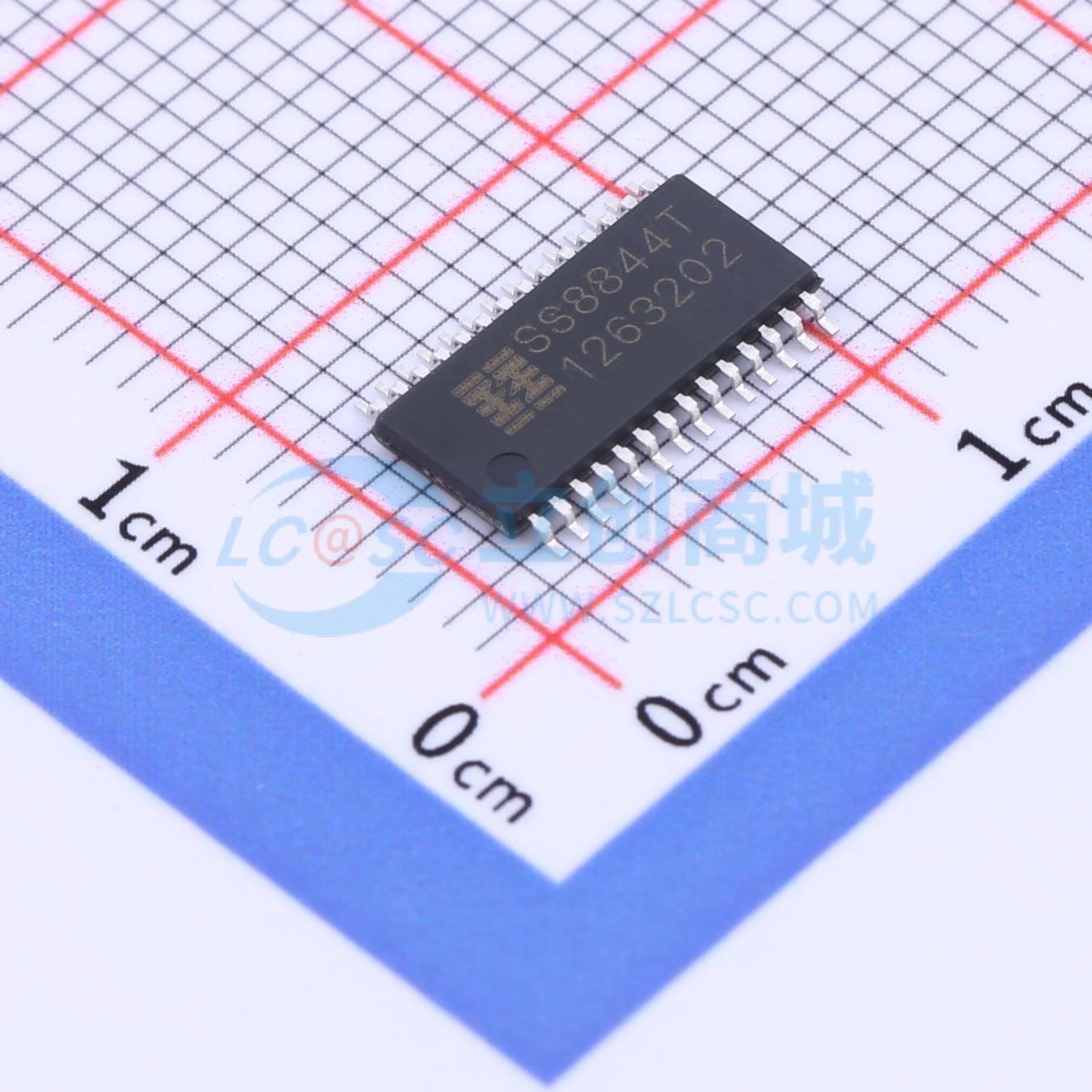

温馨提醒：图片仅供参考，商品以实物为准

SS8844T-ET-TP

3A 内置MOS全桥电机驱动芯片 40V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道 H 桥电流控制电机驱动器:单个或两个有刷直流电机；一个步进电机；完全独立的半桥控制。行业标准 IN/IN 数字控制接口。低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)：24V，Ta = 25°C 时可实现 2.5A 最大驱动电流；24V，Ta= 25°C 时 RDS(on)为 350mΩ（典型值 HS + LS）。内置 3.3V 基准电压。带散热片的表面贴装封装。保护特性：过流保护 (OCP)；热关断 (TSD)；欠压闭锁 (UVLO)；故障显示 Pin（nFAULT）。
品牌名称: LEADPOWER(率能)
商品型号: SS8844T-ET-TP
商品编号: C3010801
商品封装: ETSSOP-28
包装方式: 编带
商品毛重: 0.152克(g)

商品参数

商品概述

SS8844T 提供四个可独立控制的 1/2 H 桥启动器。它可被用于驱动两个 DC 电机、一个步进电机、四个螺线管或者其它负载。针对每个通道的输出驱动器通道由在一个 1/2 H 桥配置中进行配置的 N 通道功率 MOSFET 组成。 SS8844T 在每个桥的通道上提供高达 2.5A 峰值电流或者 1.75A 均方根 (RMS) 输出电流（在 24V 和 25°C 时具有适当的印刷电路板 (PCB) 散热）。 SS8844T 内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚 nFAULT 引脚。 SS8844T 提供一种带有裸露焊盘的 eTSSOP28 封装，能有效改善散热性能，且是无铅产品，引脚框架采用 100% 无锡电镀。 SS8844T 是一个用于双极步进电机或有刷直流电机的集成电机驱动方案。内部集成了两个 NMOS H 桥。一个简单的 PWM 接口可以方便地连接到外部数字控制器，并且使用最少接口资源。故障指示引脚（nFAULT）当设备进入故障状态时提供标志位。

商品特性

双通道 H 桥电流控制电机驱动器 – 单个或两个有刷直流电机 – 一个步进电机 – 完全独立的半桥控制
行业标准 IN/IN 数字控制接口
低导通阻抗的金属氧化物半导体场效应晶体管 (MOSFET) – 24V，Ta = 25°C 时可实现 2.5A 最大驱动电流 – 24V，Ta = 25°C 时 RDS(on) 为 350mΩ（典型值 HS + LS）
8.2~40V 工作电压范围
内置 3.3V 基准电压
带散热片的表面贴装封装
保护特性 – 过流保护 (OCP) – 热关断 (TSD) – 欠压闭锁 (UVLO) – 故障显示 Pin（nFAULT）

应用领域

纺织机器
工业自动化
办公自动化设备
游戏机机器人

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~40V
	输出电流	1.75A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	350mΩ
	工作温度	-40℃~+85℃
