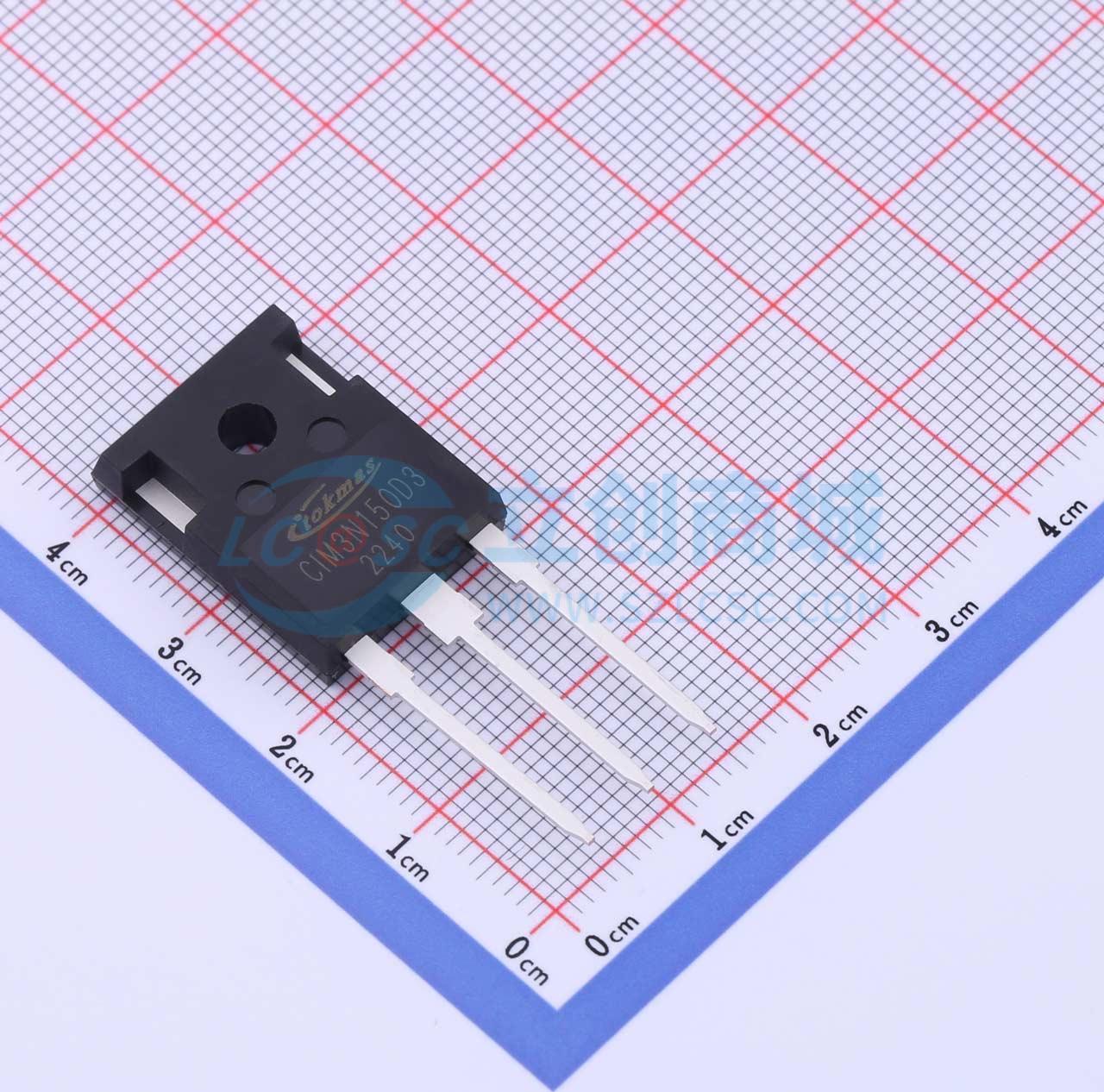

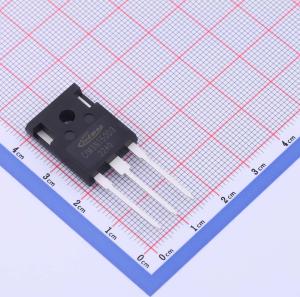

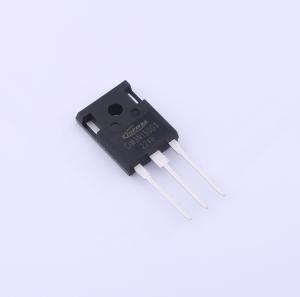

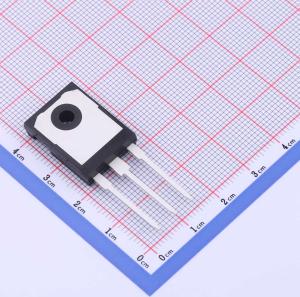

CIM3N150D3
耐压:1500V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款功率MOSFET采用先进的自对准平面技术制造。这项先进技术经过特别设计，可将导通电阻降至最低，提供卓越的开关性能，并能承受雪崩和换向模式下的高能脉冲。这些器件可用于各种功率开关电路，以实现系统小型化和更高的效率
- 品牌名称
- Tokmas(托克马斯)
- 商品型号
- CIM3N150D3
- 商品编号
- C3010929
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 8.38克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 1.5kV | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 8Ω@10V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 9.3nC@10V | |
| 输入电容(Ciss) | 1.938nF@25V | |
| 反向传输电容(Crss) | 2.4pF@25V | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 104pF |
商品特性
- 80V/105A
- RDS(ON) = 2.8 mΩ（典型值）@ VGS = 10 V
- 100%雪崩测试
- 可靠耐用
- 提供无卤器件（符合RoHS标准）
应用领域
- 开关应用
- 逆变器系统电源管理
- 电池管理
