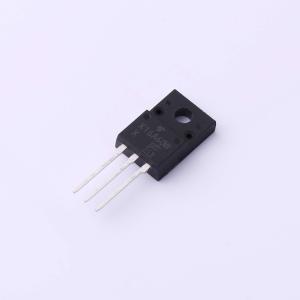

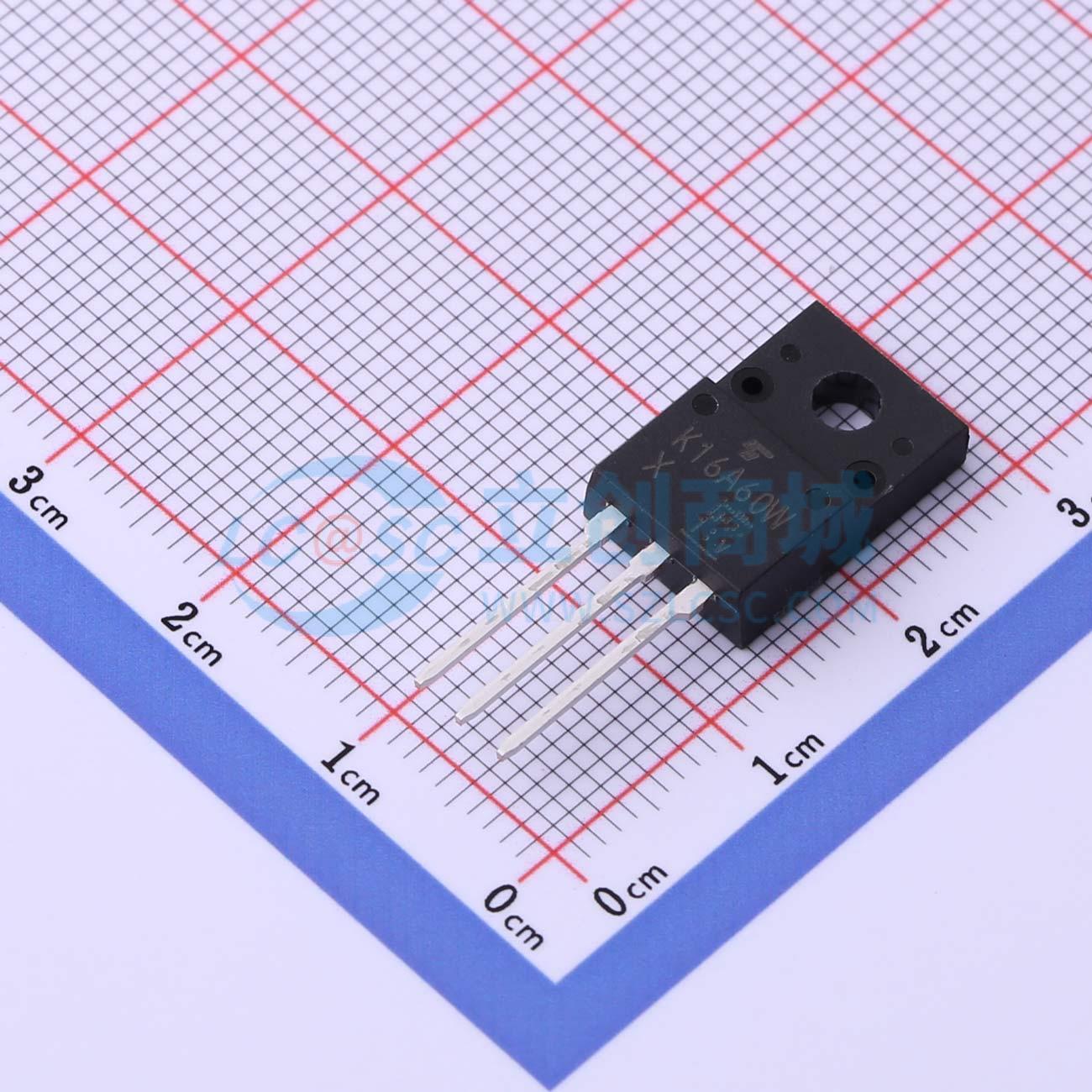

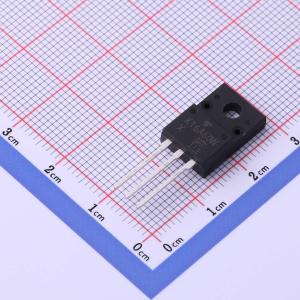

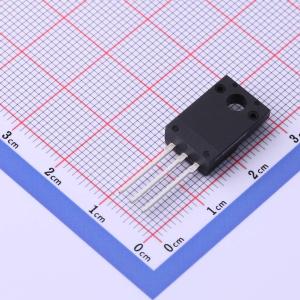

温馨提醒：图片仅供参考，商品以实物为准
TK16A60W,S4VX
1个N沟道 耐压:600V 电流:15.8A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低漏源导通电阻：RDS(ON) = 0.16Ω (典型值)，采用超级结结构DTMOS。 易于控制栅极开关。 增强模式：Vth = 2.7 至 3.7V，VDS = 10V，ID = 0.79mA。应用：开关稳压器
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TK16A60W,S4VX
- 商品编号
- C3011030
- 商品封装
- TO-220SIS
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 15.8A | |
| 导通电阻(RDS(on)) | 190mΩ@10V | |
| 耗散功率(Pd) | 40W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3.7V@0.79mA | |
| 栅极电荷量(Qg) | 38nC@10V | |
| 输入电容(Ciss) | 1.35nF@300V | |
| 反向传输电容(Crss) | 4pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 35pF |
商品特性
- 低栅极电荷Qg，驱动要求简单
- 改善了栅极、雪崩和动态dV/dt鲁棒性
- 全面表征了电容、雪崩电压和电流
- 符合RoHS指令2002/95/EC
应用领域
- 开关模式电源(SMPS)-不间断电源-高速功率开关-全桥转换器-功率因数校正升压
