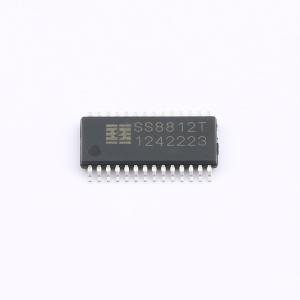

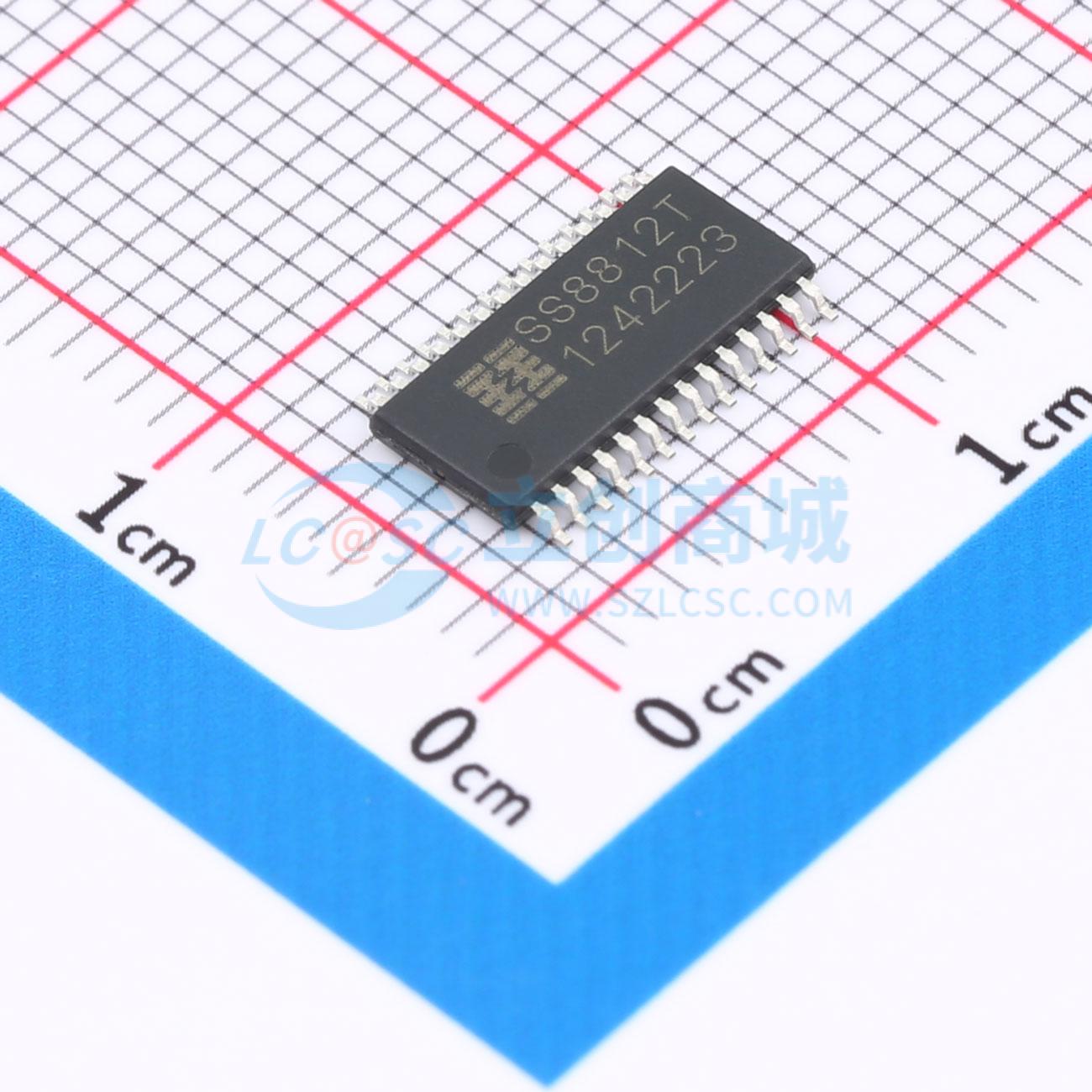

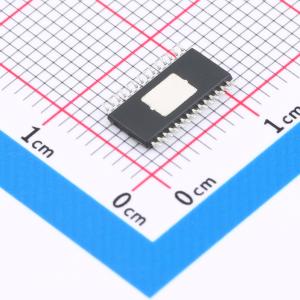

SS8812T-ET-TP

2A 内置MOS全桥电机驱动芯片 36V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 双通道 H 桥电流控制电机驱动器：单个或两个有刷直流电机；一个步进电机。固定频率下电流控制可选择：2 bits 电流控制，提供 4 个电流台阶。低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)：24V，Ta = 25°C 时可实现 1.6A 最大驱动电流；24V，Ta= 25°C 时 RDS(on)为 720mΩ（典型值 HS + LS）。工作电压范围。睡眠模式低电流。内置 3.3V 基准电压。带散热片的表面贴装封装。保护特性：过流保护 (OCP)；热关断 (TSD)；欠压闭锁 (UVLO)；故障显示 Pin（nFAULT）。
品牌名称: LEADPOWER(率能)
商品型号: SS8812T-ET-TP
商品编号: C3010797
商品封装: ETSSOP-28
包装方式: 编带
商品毛重: 0.148克(g)

商品参数

商品概述

SS8812T 为打印机和其它电机一体化应用提供一种双通道集成电机驱动方案。有两路H 桥驱动，每个H 桥可提供最大输出电流1.6A(在24V 和Ta = 25°C 适当散热条件下)，可驱动两个刷式直流电机，或者一个双极步进电机，或者螺线管或者其它感性负载。双极步进电机可以以整步、2 细分、4 细分运行，或者用软件实现高细分。每一个H 桥的功率输出模块由N型功率MOSFET 组成。每个H 桥包含整流电路和限流电路。简单的并行数字控制接口，衰减模式可选择为快衰减，慢衰减和混合衰减。提供了一种低功耗睡眠模式来关断内部电路，以达到非常低的静态电流。这种睡眠模式通过设置nSLEEP 引脚来实现。内部关断功能包含过流保护，短路保护，欠压锁定保护和过温保护，并提供一个故障输出管脚nFAULT 引脚。提供一种带有裸露焊盘的eTSSOP28 封装，能有效改善散热性能，且是无铅产品，引脚框架采用100%无锡电镀。

SS8812T 是一个用于双极步进电机或有刷直流电机的集成电机驱动方案。内部集成了两个NMOS H 桥、电流检测、调节电路，和详细的故障检测。一个简单的PWM 接口可以方便地连接到外部数字控制器，并且使用最少接口资源。故障指示引脚（nFAULT）当设备进入故障状态时提供标志位。绕组电流控制允许外部控制器调整提供给电机的可调电流。电流调整是高度可配置的，以及根据应用程序的要求选择三种衰变模式：快、慢和混合衰减。两位电流电平控制允许在四种不同电流电平之间切换。当电机不工作时，采用低功耗的睡眠模式允许系统节省功耗。

商品特性

双通道H 桥电流控制电机驱动器–单个或两个有刷直流电机–一个步进电机
PWM 控制接口
固定频率下电流控制可选择– 2 bits 电流控制，提供4 个电流台阶
低导通阻抗的金属氧化物半导体场效应晶体管(MOSFET)– 24V，Ta = 25°C 时可实现1.6A 最大驱动电流– 24V，Ta = 25°C 时RDS(on) 为720mΩ（典型值HS + LS）
8.2~36V 工作电压范围
睡眠模式低电流
内置3.3V 基准电压
带散热片的表面贴装封装
保护特性– 过流保护 (OCP)– 热关断 (TSD)– 欠压闭锁 (UVLO)– 故障显示Pin（nFAULT）

应用领域

POS 打印机
安防相机
办公自动化设备
游戏机
机器人

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	-
	电机驱动电压(Vm)	8.2V~36V
	输出电流	1.6A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	步长细分	2；1；4
	集成开关	是
	导通电阻	720mΩ
	工作温度	-40℃~+85℃
