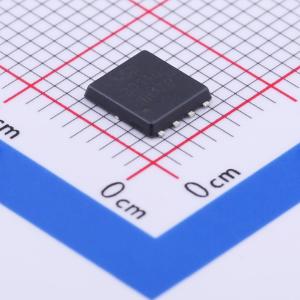

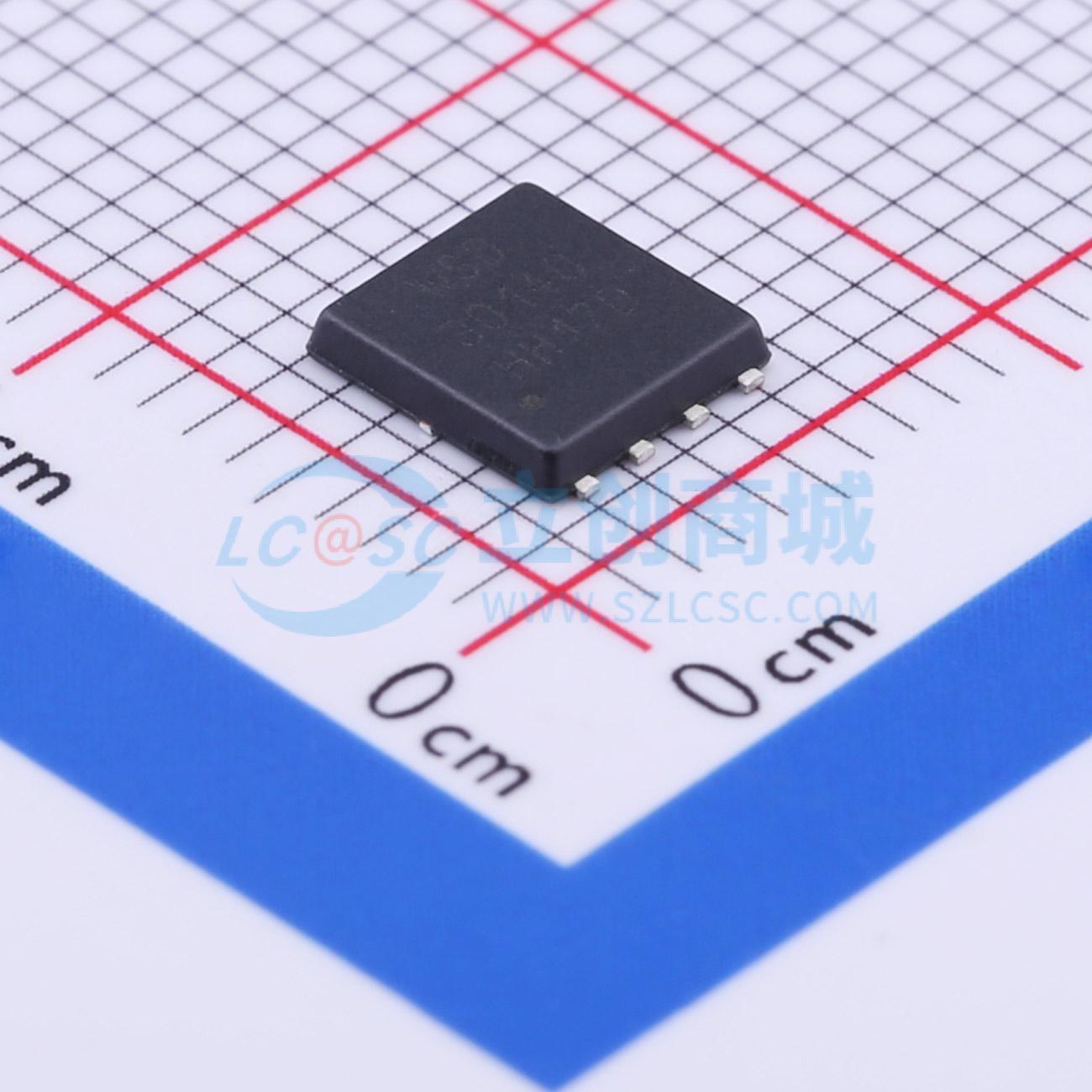

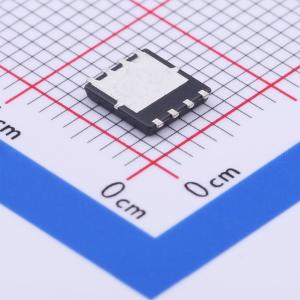

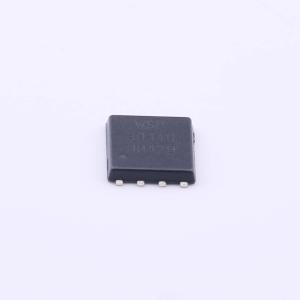

温馨提醒：图片仅供参考，商品以实物为准
WSD30140DN56
1个N沟道 耐压:30V 电流:85A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD30140DN56
- 商品编号
- C377869
- 商品封装
- PDFN-8(5.2x5.5)
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 85A | |
| 导通电阻(RDS(on)) | 1.7mΩ@10V,20A | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.2V@250uA | |
| 栅极电荷量(Qg) | 26nC@4.5V | |
| 输入电容(Ciss@Vds) | 3nF@15V | |
| 反向传输电容(Crss) | 160pF@15V | |
| 工作温度 | -55℃~+150℃ |
商品概述
WSD30140DN56是一款高性能沟槽N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSD30140DN56符合RoHS和绿色产品要求，100%经过雪崩能量耐量（EAS）测试，具备完整的功能可靠性认证。
商品特性
- 先进的高单元密度沟槽技术
- 超低栅极电荷
- 出色的CdV/dt效应抑制
- 100%雪崩能量耐量（EAS）保证
- 提供绿色环保器件
应用领域
- 高频负载点同步降压转换器-网络直流-直流电源系统-电动工具应用
