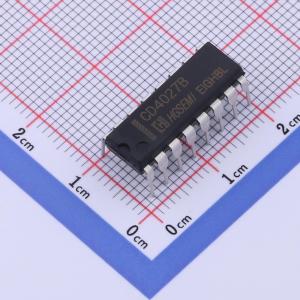

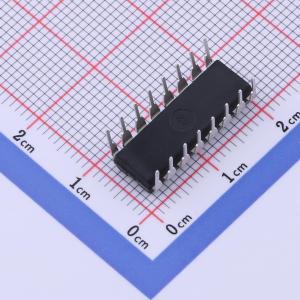

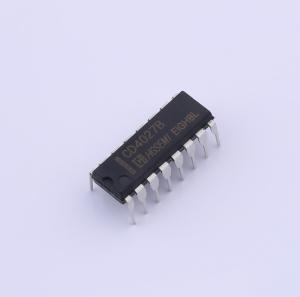

CD4027BE
2路JK触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CD4027是2路边沿触发的JK触发器电路，内置独立的直接置位 （SD）、直接清零（CD）、时钟输入（CP）和输出（Q、Q(overline)）等功能。 时钟（CP） 为低电平时，接收数据。当时钟（CP）出现上升沿时，数据传输到电路的输出端。
- 品牌名称
- HGSEMI(华冠)
- 商品型号
- CD4027BE
- 商品编号
- C3007959
- 商品封装
- DIP-16
- 包装方式
- 管装
- 商品毛重
- 1.75克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | JK-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~15V | |
| 时钟频率(fc) | 30MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 传播延迟(tpd) | 30ns@15V,50pF | |
| 系列 | 4000B系列 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 3mA | |
| 拉电流(IOH) | 3mA | |
| 静态电流(Iq) | 16uA | |
| 输入电容 | 7.5pF | |
| 工作温度 | -40℃~+85℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 5ns |
商品概述
CD4027是2路边沿触发的JK触发器电路，内置独立的直接置位 （SD）、直接清零（CD）、时钟输入（CP）和输出（Q、Q(overline)）等功能。 时钟（CP） 为低电平时，接收数据。当时钟（CP）出现上升沿时，数据传输到电路的输出端。高电平有效的异步清零（CD）和置位（SD）功能相对独立，不受JK和CP状态影响。输出带有缓冲器利于系统设计。时钟（CP）输入端内置施密特结构，可以提供上升和下降的门限误差。 CD4027电路可以工作电压在3V~15V。未使用的输入端必须接到电源、地或者其他输入端，不允许悬空。电路可以在-40°C~+85°C工业级标准温度范围内工作。
商品特性
- 全静态工作 符合JEDEC标准中的JESD13-B
- 5V、10V、15V参数标准范围
- ESD能力：机器模式超过2000V
- 对称输出特性 人体模式超过200V
- 工作在工业级标准温度范围内（-40°C~+85°C）
- 封装形式：DIP16 / SOP16
应用领域
- 寄存器
- 计数器
- 控制电路
