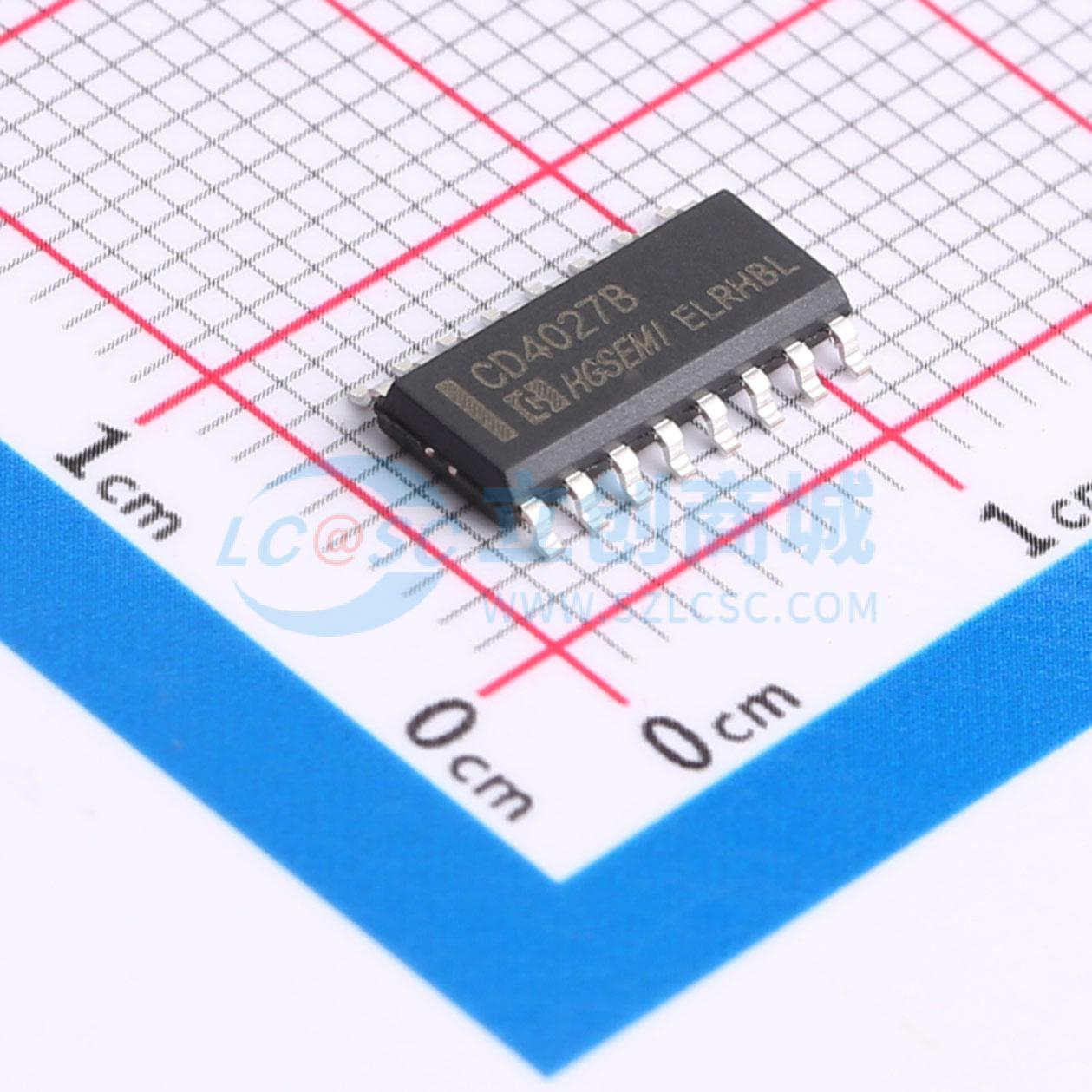

温馨提醒：图片仅供参考，商品以实物为准

CD4027BM/TR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CD4027是2路边沿触发的JK触发器电路，内置独立的直接置位（SD）、直接清零（CD）、时钟输入（CP）和输出（Q、Q(overline)）等功能。时钟（CP）为低电平时，接收数据。当时钟（CP）出现上升沿时，数据传输到电路的输出端。
品牌名称: HGSEMI(华冠)
商品型号: CD4027BM/TR
商品编号: C3007958
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.28克(g)

商品参数

商品概述

CD4027是2路边沿触发的JK触发器电路，内置独立的直接置位（SD）、直接清零（CD）、时钟输入（CP）和输出（Q、Q(overline)）等功能。时钟（CP）为低电平时，接收数据。当时钟（CP）出现上升沿时，数据传输到电路的输出端。高电平有效的异步清零（CD）和置位（SD）功能相对独立，不受JK和CP状态影响。输出带有缓冲器利于系统设计。时钟（CP）输入端内置施密特结构，可以提供上升和下降的门限误差。 CD4027电路可以工作电压在3V~15V。未使用的输入端必须接到电源、地或者其他输入端，不允许悬空。电路可以在-40°C~+85°C工业级标准温度范围内工作。

商品特性

全静态工作符合JEDEC标准中的JESD13-B
5V、10V、15V参数标准范围
ESD能力：机器模式超过2000V
对称输出特性人体模式超过200V
工作在工业级标准温度范围内（-40°C~+85°C）
封装形式：DIP16 / SOP16

应用领域

寄存器
计数器
控制电路

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	触发器
	类型	JK-型
	触发沿	上升沿
	工作电压	3V~15V
	时钟频率(fc)	8MHz
	功能	置位和复位
	元件数	2
	每个元件位数	1
	传播延迟(tpd)	85ns@5V,50pF

	属性	参数值
	系列	-
	灌电流(IOL)	440uA
	拉电流(IOH)	440uA
	静态电流(Iq)	4uA
	输入电容	7.5pF
	工作温度	-40℃~+85℃
	同步/异步	异步
	建立时间	25ns
	保持时间	0ns
