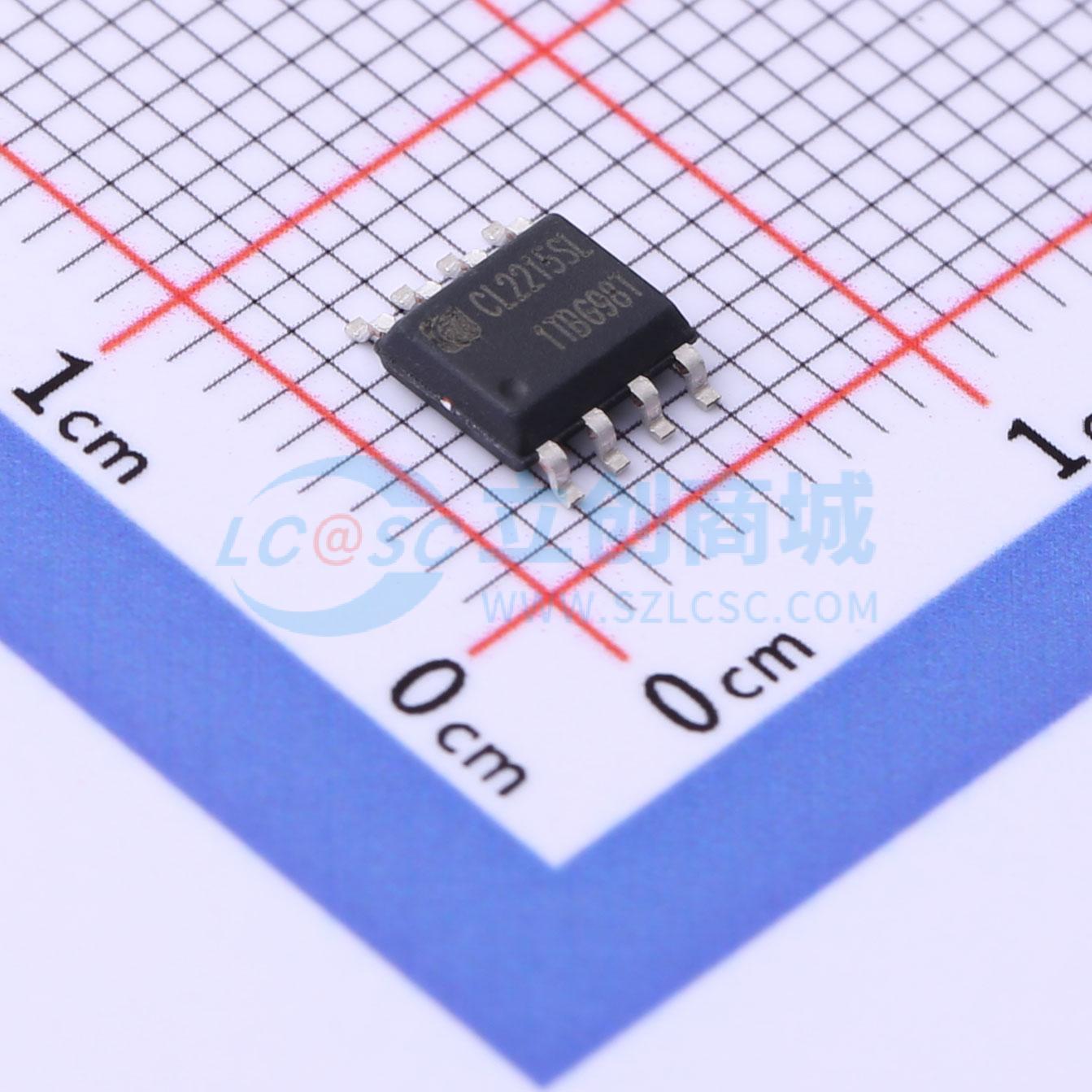

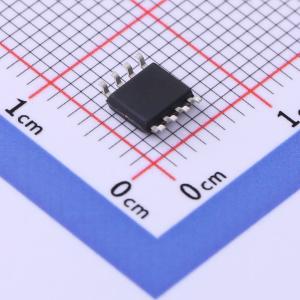

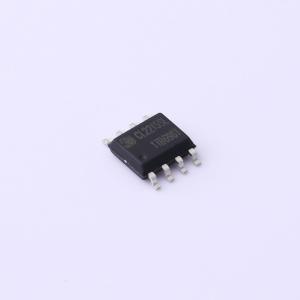

CL2215SL

CL22XX是一款适用于低功率AC / DC充电器和适配器应用的高性能PWM电源开关控制器，它可在初级侧进行检测和调节，集高精度恒定电压（CV）和恒定电流（CC）控制于一体，省去了光电耦合器和431比较器。内部集成了650V的高压功率开关管，最大限度减少了系统元件数量，适用于低成本高性能的设计。

在CC控制中，电流和输出功率设置可以通过CS引脚上的检测电阻Rcs进行外部调节。在CV控制中，利用FB电阻的分压比使输出电压进行外部调节。另外通过内置的线损补偿可以实现良好的负载调节。系统在CV模式和轻载条件下工作在PFM模式，在CC模式和重载时工作在PWM模式。多模式操作实现高性能和高效率。该芯片消耗非常低的工作电流，可以实现小于75mW的待机功耗。

CL22XX提供全面的自动恢复保护功能，包括逐周期限流，VCC过压保护（VCC OVP），短路保护，过载保护，内置前沿消隐，VCC欠压锁定（UVLO），OTP等。

• 满足6级能效，待机功率低于75mW
• 原边反馈，省去TL431和光电耦合器及控制回路补偿
• 多模式PWM / PFM操作
• ±5%恒压精度，±5%恒流精度
• 线损补偿可调节
• 软栅驱动器具有良好的EMI性能
• 音频无噪声操作
• 短路保护功能
• 可调输出恒定电压、恒定电流及功率
• 逐周期电流限制
• 内置线电压和初级绕组电感补偿
• 内置自适应电流峰值调节
• 内置前沿消隐电路（LEB）
• 带回滞环欠压锁定功能（UVLO）
• VCC OVP保护功能和VCC电压钳位功能
• 内置OTP保护功能
• 内置650V高压MOS功率管

• 手机/无绳电话充电器
• 数码相机充电器
• 小功率电源适配器
• 电脑/电视辅助电源
• 替代线性电源
