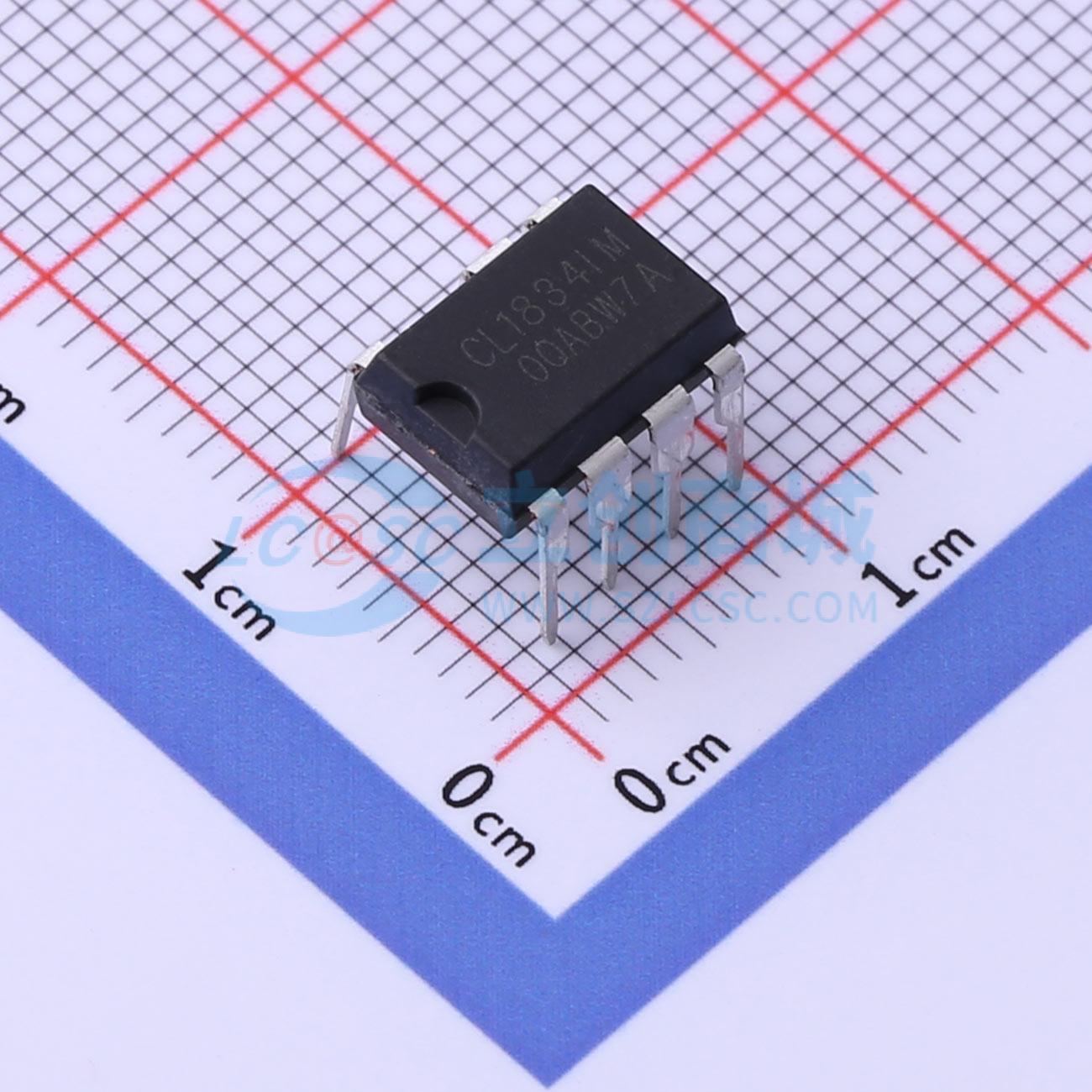

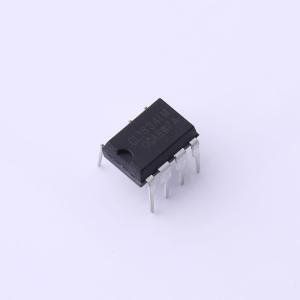

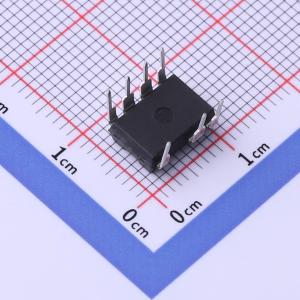

CL1834IM

绿色模式PWM反激(SSR)控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CL183X集成了高电压功率MOSFET与专用电流模式PWM控制器，是一款更高集成度的PWM反激式控制器。它提供了几个功能来提高效率，轻载时，专有的绿色模式功能提供了逐渐降频的模式。空载时，它还内置突发模式和几个参数，以完全关闭PWM输出，最大限度地减少外部功率管的开关损耗。
品牌名称: CHIPLINK(芯联)
商品型号: CL1834IM
商品编号: C2995677
商品封装: DIP-7
包装方式: 盒装
商品毛重: 0.65克(g)

商品参数

商品概述

CL183X集成了高电压功率MOSFET与专用电流模式PWM控制器，是一款更高集成度的PWM反激式控制器。它提供了几个功能来提高效率，轻载时，专有的绿色模式功能提供了逐渐降频的模式。空载时，它还内置突发模式和几个参数，以完全关闭PWM输出，最大限度地减少外部功率管的开关损耗。CL183X还内置了电流检测和反馈回路的前沿消隐（LEB），以屏蔽输入信号的尖峰噪声。内置的斜坡补偿使系统在通用输入电压范围内提供稳定的功率限制。锯齿波频率功能用于EMI改进解决方案。CL183X还提供OLP（过负载保护），VDD OVP（过压保护）等各种保护功能，以防止电路在异常状态下损坏。

商品特性

具有出色ESD保护的高压CMOS工艺
软启动
超低启动电流
电流模式控制
内置斜坡和负载调节补偿
CS引脚上的LEB（前沿消隐）
非可听噪音绿色模式控制
欠压锁定（UVLO）
VDD OVP（过压保护）
过载保护功能（OLP）
光电耦合器短路保护
反馈开路保护
高抗扰度
符合RoHS和无卤素

应用领域

AC / DC适配器和电池充电器
ATX待机电源
开放式开关电源和CD(R)
机顶盒(STB)替代384X

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2000个/盒，最小起订量 1 个)

个

起订量：1 个2000个/盒

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	AC-DC控制器和稳压器
	工作电压	9.5V~30V
	开关频率	60kHz~70kHz
	最大占空比	80%

	属性	参数值
	晶体管耐压	650V
	拓扑结构	反激式
	特性	欠压保护(UVP)；过压保护(OVP)；软启动
	工作温度	-40℃~+85℃
