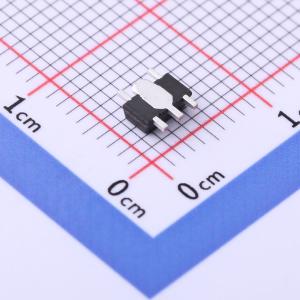

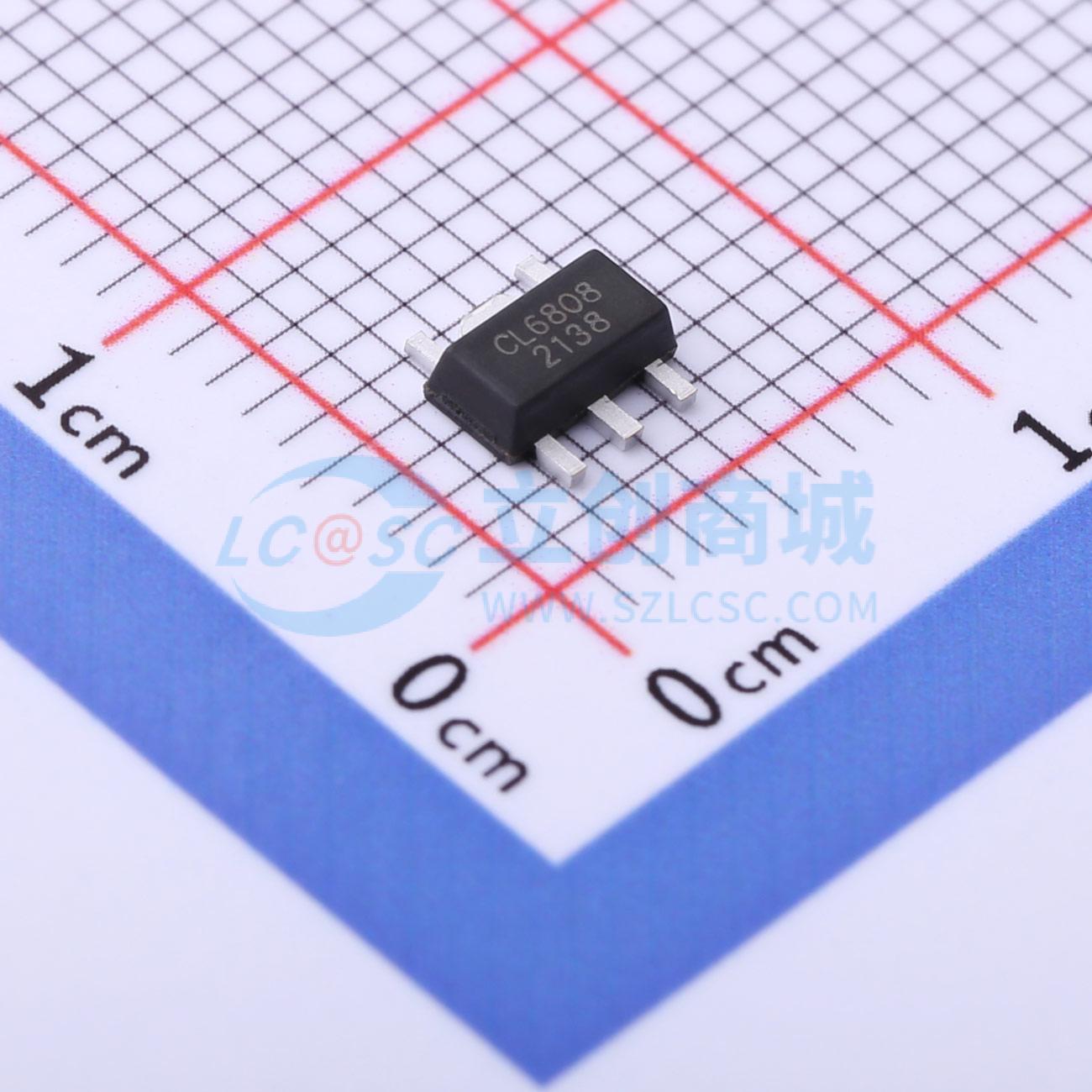

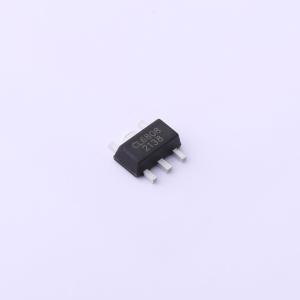

CL6808
耐压40伏内置MOS管1.2A大功率LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置MOS管 CL6808是一款高侧电流感应的高亮度LED驱动控制器，设计运用于高效驱动由高于LED正向导通电压的电源供电的单个或多个串联LED。该装置的运作是在5V到40V之间，提供了一个外部可调的高达1.2A的输出电流。根据电力供应的电压和外部元件，可以提供高达30瓦的输出功率。
- 品牌名称
- CHIPLINK(芯联)
- 商品型号
- CL6808
- 商品编号
- C2995660
- 商品封装
- SOT-89-5L
- 包装方式
- 编带
- 商品毛重
- 0.136克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 5V~40V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 1.2A | |
| 调光 | PWM；模拟 |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+85℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | 5% |
商品概述
CL6808是一款高侧电流感应的高亮度LED驱动控制器，设计运用于高效驱动由高于LED正向导通电压的电源供电的单个或多个串联LED。该装置的运作是在5V到40V之间，提供了一个外部可调的高达1.2A的输出电流。根据电力供应的电压和外部元件，可以提供高达30瓦的输出功率。
商品特性
- 极少的外围器件数
- 宽输入电压范围：5V至40V
- 高达1.2A的输出电流
- 开关控制及亮度的直流电压控制和PWM控制由单脚实现
- 输出电流准确性可达 ±5%
- 内建的LED开路保护
- 高达 95% 的效率
- 高侧电流感应
- 迟滞控制，无需补偿
- 过温保护
应用领域
- LED替换低压卤素灯应用
- 汽车照明
- 低压照明工业
- LED后备照明
- 发亮标志
- 紧急照明系统
- 液晶电视背光
