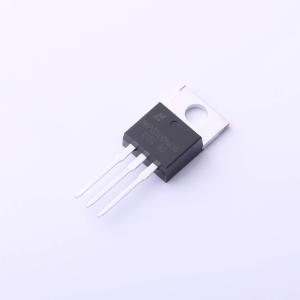

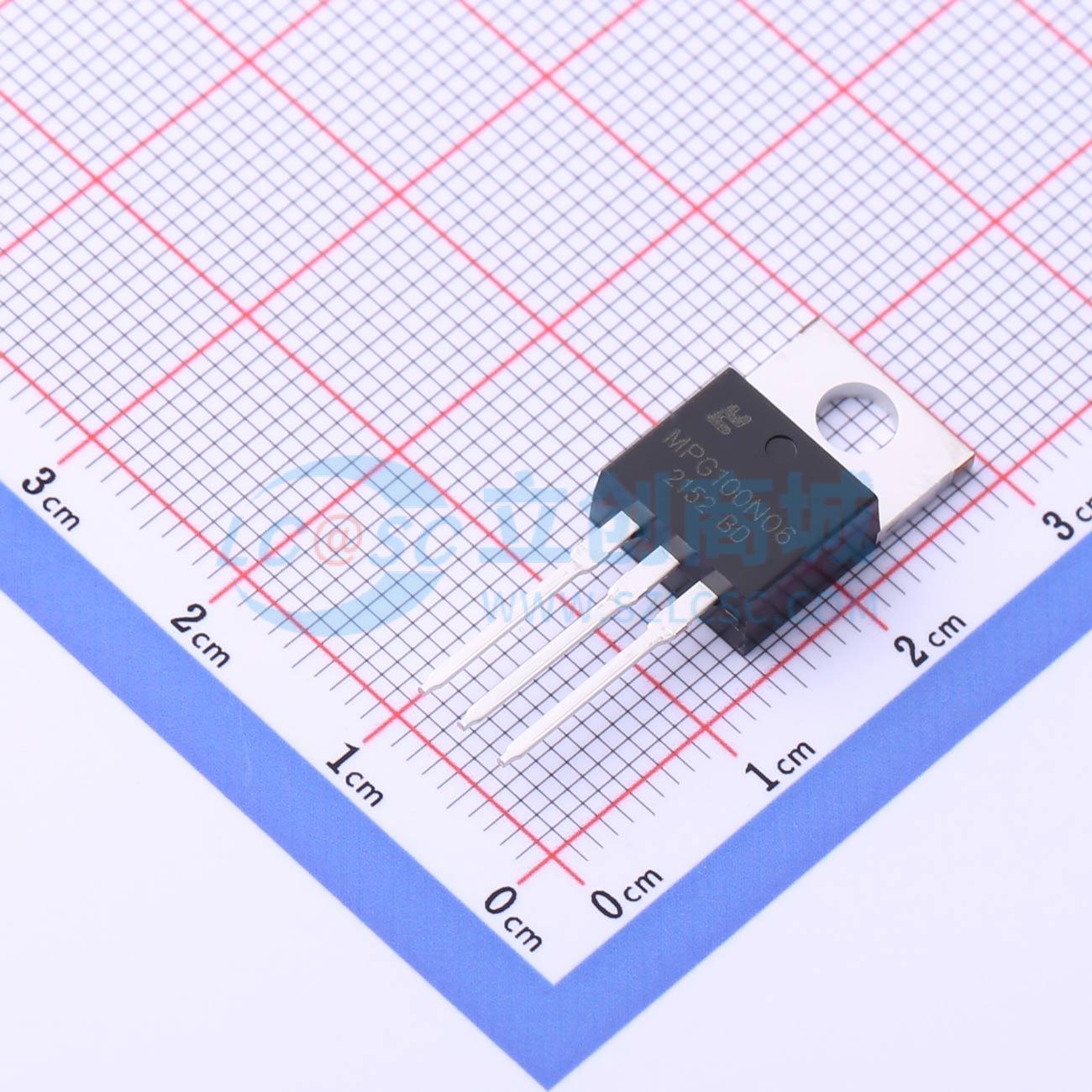

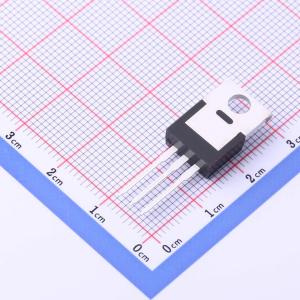

温馨提醒：图片仅供参考，商品以实物为准
MPG100N06
1个N沟道 耐压:60V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- MPG100N06采用先进的沟槽技术，具备出色的导通电阻RDS(ON)和低栅极电荷，可用于多种应用场景。
- 品牌名称
- minos(迈诺斯)
- 商品型号
- MPG100N06
- 商品编号
- C2980288
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.6克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 100A | |
| 导通电阻(RDS(on)) | 7.5mΩ@10V | |
| 耗散功率(Pd) | 107W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 72nC | |
| 输入电容(Ciss) | 3nF | |
| 反向传输电容(Crss) | 240pF | |
| 工作温度 | -40℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 270pF |
商品特性
- VDS = 60 V,ID = 100 A \quad RDS(ON) < 7.5 m Ω @ VGS = 10 V
- 采用特殊工艺技术,具备高ESD能力
- 高密度单元设计,可降低 R\text dson
- 雪崩电压和电流特性完全表征
- 高EAS下稳定性和一致性良好
应用领域
- 电源开关应用
- 硬开关和高频电路
- 不间断电源
