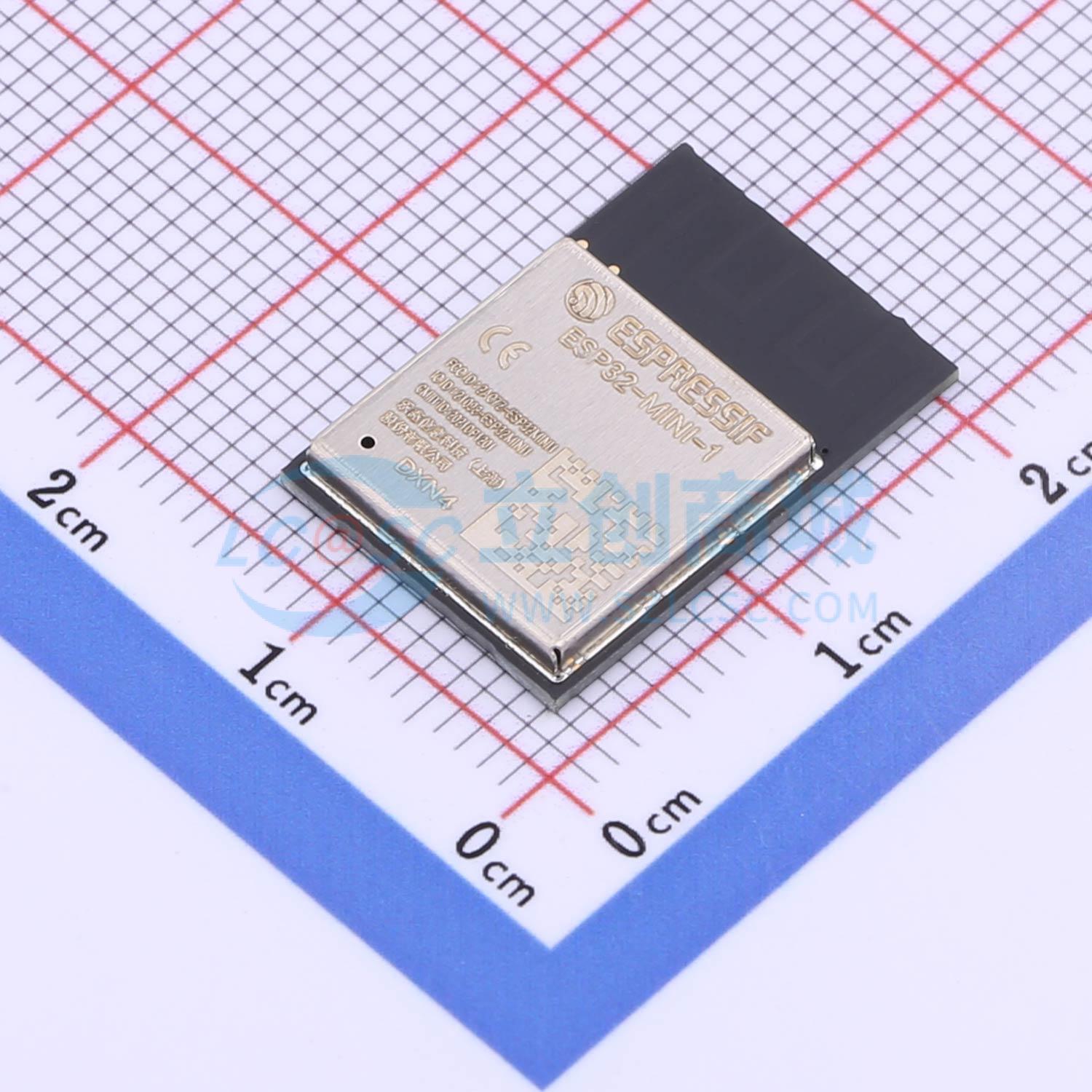

温馨提醒：图片仅供参考，商品以实物为准
ESP32-MINI-1-N4
不带固件 2.4GHz Wi-Fi+蓝牙+低功耗蓝牙模组
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 是通用型Wi-Fi + 蓝牙 + 低功耗蓝牙MCU模组，功能强大，具有丰富的外设接口，适用各类物联网应用场景，如智能家居、消费电子、工业控制等。两款模组集成度极高、尺寸小，适合球泡灯、开关、插座等体积空间小的应用。采用PCB板载天线，或采用连接器连接外部天线。有两种变型，仅工作环境温度不同。芯片配置4MB嵌入式flash，搭载Xtens 32位双核处理器，支持高达240MHz的时钟频率。用户可以关闭CPU的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。芯片集成了丰富的外设，包括电容式触摸传感器、SD卡接口、以太网接口、高速SPI、UART、I2S和I2C等。
- 品牌名称
- ESPRESSIF(乐鑫)
- 商品型号
- ESP32-MINI-1-N4
- 商品编号
- C2980305
- 商品封装
- SMD-55P,19.0x13.2mm
- 包装方式
- 编带
- 商品毛重
- 1.27克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | WiFi模块 | |
| 核心芯片 | ESP32-U4WDH | |
| 支持协议 | Bluetooth4.2 | |
| 接口类型 | I2C；SPI；SDIO；UART；I2S | |
| 频率 | 2.4GHz | |
| 天线形式 | 板载PCB天线 |
| 属性 | 参数值 | |
|---|---|---|
| 发射功率 | 13dBm | |
| 工作电压 | 2.3V~3.6V | |
| 接收电流 | 95mA | |
| 发送电流 | 240mA | |
| 接收灵敏度 | -98dBm | |
| 工作温度 | -40℃~+85℃ |
商品概述
ESP32-MINI-1和ESP32-MINI-1U是通用型Wi-Fi + 蓝牙 + 低功耗蓝牙MCU模组，功能强大，具有丰富的外设接口，适用于各类物联网应用场景，如智能家居、消费电子、工业控制等。两款模组集成度极高、尺寸小，尤其适合球泡灯、开关、插座等体积空间小的应用。ESP32-MINI-1采用PCB板载天线，ESP32-MINI-1U采用连接器连接外部天线。两款模组均有两种变型：集成ESP32-U4WDH芯片的85摄氏度版模组和集成ESP32-U4WDH芯片的105摄氏度版模组。两种变型仅工作环境温度不同。ESP32-U4WDH芯片配置4MB嵌入式flash，属于ESP32系列芯片，搭载Xtensa 32位双核处理器，支持高达240MHz的时钟频率。用户可以关闭CPU的电源，利用低功耗协处理器监测外设的状态变化或某些模拟量是否超出阈值。ESP32系列芯片集成了丰富的外设，包括电容式触摸传感器、SD卡接口、以太网接口、高速SPI、UART、I2S和I2C等。
商品特性
- 内置ESP32-U4WDH芯片，Xtensa双核32位LX6微处理器，支持高达240MHz的时钟频率。
- 448KB ROM，520KB SRAM，16KB RTC SRAM，4MB SPI flash。
- 丰富的外设接口，包括SD卡、UART、SPI、SDIO、I2C、LED PWM、电机PWM、I2S、脉冲计数器、GPIO、电容式触摸传感器、ADC、DAC、以太网接口、TWA（兼容CAN规范2.0）。
- 模组集成40MHz晶振。
- 天线选项：ESP32-MINI-1采用板载PCB天线；ESP32-MINI-1U通过连接器连接外部天线。
- Wi-Fi支持802.11b/g/n，数据速率高达150Mbps，支持A-MPDU和A-MSDU聚合，支持0.4微秒保护间隔，工作频率2412~2484兆赫。
- 工作电压3.0~3.6伏，工作环境温度：-40~85摄氏度（85摄氏度版）或-40~105摄氏度（105摄氏度版）。
- 蓝牙v4.2 BR/EDR和低功耗蓝牙标准，支持Class-1、class-2和class-3发射器，AFH、CVSD和SBC。
- 通过RF认证和环保认证（REACH/PHHS）。
- 可靠性测试包括HTOL、HTSL、uHAST、TCT、ESD。
应用领域
- 物联网传感器集线器
- 物联网数据记录器
- 摄像头视频流传输
- 家庭自动化
- 工业自动化
